请教这个齿轮设计

yigii · 发表于 2010-7-2 15:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yigii 于 2010-7-2 15:22 编辑

今天在用proe画齿轮的时候，发现下面这个齿轮画不出来，可是来图无误
参数如下
m: 3.175
z: 64
a: 17.5
B螺旋角:0
df:196.254
dr: 216.791

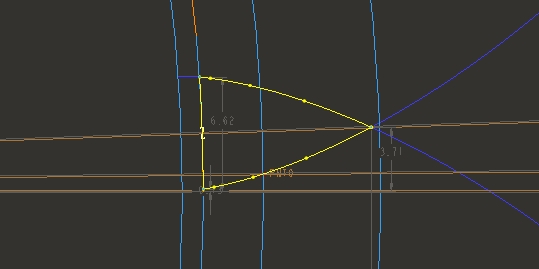

可是画了一下根本画不出来，原因是基于Db=mz*cosa的渐开线，以360/4/64做的镜面镜像后交点在dr下面
如图

这是为什么？为什么给出的齿顶圆这么大？

zhenghua · 发表于 2010-7-2 16:53

从图上来看，你的渐开线是用齿根圆生成的，所以会有这样的问题。再就是不知道你的镜像是怎么个做法，齿轮的做法里面有很多要注意的地方，需要好好学习。

zhenghua · 发表于 2010-7-2 16:55

再就是我看楼主这个图的做法，感觉辅助平面还有很多地方我不理解，做齿轮我懂一些，楼主可以联系我 QQ 547060403

ys789 · 发表于 2010-7-2 17:42

本帖最后由 ys789 于 2010-7-5 15:28 编辑

试啦一下也一样，我也坐在这儿等等高手的回复哈哈哈,

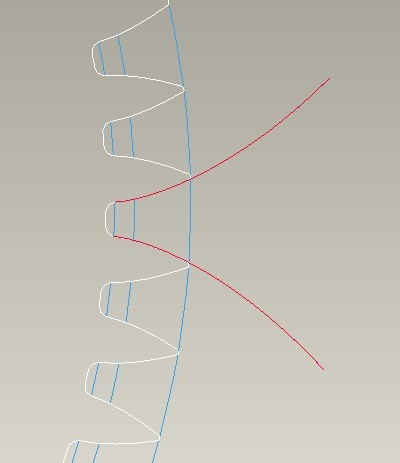

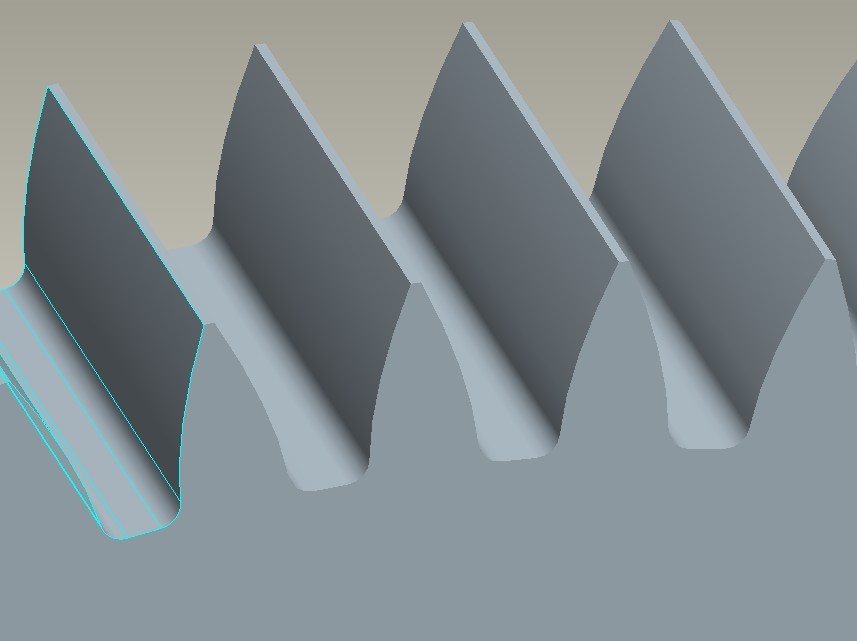

//如果按10楼的数据用渐开线有效起始圆198.342生成渐开线的话，是可以生成的，但是画出来总觉得不对劲儿？也许我这种画法本来就是错误的

纪永君 · 发表于 2010-7-3 18:20

是变位齿轮吧，其他参数和代号的意义请解释一下

hyfjy · 发表于 2010-7-3 20:38

从给出的参数看,如果径向变位系数为零且螺旋角也为零时，分度圆直径应为203.2，所以这个df不是分度圆，那又是什么呢？从外圆看，在零变位及直齿轮时外径为209.55，这时端面齿顶弦齿厚在2.5左右，作图应没有问题，如果要使外径为216.791的话，直齿轮的径向变位系数应取1.14左右，结论是给出的参数有一定的问题，无法完成二维建模。可以从以下几方面再考虑：
配对齿轮的参数及中心距？
是否是斜齿轮？
如果要做一个直齿轮的话，加大变位系数是一个办法，否则只有说是原始参数存在问题了。

hyfjy · 发表于 2010-7-3 20:41

取变位系数的计算如下：

圆柱齿轮计算渐开线座标程序
      软件作者：hyfjy
计算日期: 2010-07-03          时间:20:42:54
输入数据如下:
法向模数: 3.175 (端面模数): 3.175
齿数: 64
法向压力角: 20    (端面压力角): 20
分度圆螺旋角: 0 圆柱直齿轮
本次计算用于外齿轮
齿轮齿宽度: 25
径向变位系数: 1.14

计算参数输出
端面分度圆直径: 203.2
端面基圆直径: 190.945540543697
齿轮齿顶圆(大径)直径: 216.789
齿轮齿根圆(小径)直径: 202.502
端面分度圆弧齿厚: 7.62205886342683
端面齿顶圆(大径)弦齿厚: 1.75360020209417
端面基圆弧齿厚对应圆心角(度): 6.00626111197618
端面基圆弧齿厚对应圆心角之半(度): 3.00313055598809
测量尺寸:
公法线跨齿数: 10
公法线公称值: 94.3654738324004

hyfjy · 发表于 2010-7-3 20:43

原始不变位的计算参数如下：

圆柱齿轮计算渐开线座标程序
      软件作者：hyfjy
计算日期: 2010-07-03          时间:20:45:33
输入数据如下:
法向模数: 3.175 (端面模数): 3.175
齿数: 64
法向压力角: 20    (端面压力角): 20
分度圆螺旋角: 0 圆柱直齿轮
本次计算用于外齿轮
齿轮齿宽度: 25
径向变位系数: 0

计算参数输出
端面分度圆直径: 203.2
端面基圆直径: 190.945540543697
齿轮齿顶圆(大径)直径: 209.55
齿轮齿根圆(小径)直径: 195.263
端面分度圆弧齿厚: 4.98727833757379
端面齿顶圆(大径)弦齿厚: 2.50478924821768
端面基圆弧齿厚对应圆心角(度): 4.5204165836825
端面基圆弧齿厚对应圆心角之半(度): 2.26020829184125
测量尺寸:
公法线跨齿数: 8
公法线公称值: 73.1435554083719

xibeilong · 发表于 2010-7-3 20:47

从给出的参数看，参数不够全面，还需要至少公法线或者变位系数或者齿厚数据。

xibeilong · 发表于 2010-7-3 20:58

齿轮齿数 Z= 64.000 ←必须输入
法向模数 Mn= 3.175 ←必须输入
法向压力角 an= 17.500 ←必须输入
分圆螺旋角 β= 0.000 ←必须输入
法向变位系数 Xn= 0.656 ←必须输入
顶圆直径 da= 216.791 ←必须输入
根圆直径 df= 196.254 ←必须输入
有效渐开线起始圆（默认值） dsw= 198.342 ←按需更改
齿顶最小倒角（默认值） Cmax= 0.000 ←按需更改
渐开线起测长度超越量（默认值） Δρ= 0.500 ←按需更改
齿廓计值范围扣除比例(默认为8%) 0.080 ←按需更改
齿顶高系数（默认为计算值） ha*= 1.500 ←按需更改
齿根高系数（滚刀齿顶高系数） hao*= 1.750
顶隙系数 c*= 0.250
齿顶降低系数 σ= 0.016
全齿高 h= 10.269
分圆直径 d= 203.200
基圆直径 db= 193.795
任意圆的直径（默认为顶圆） dx= 216.791 ←按需更改
任意圆法向齿厚（默认为顶圆） Snx= 0.919
分度圆法向齿厚 Sn= 6.301
法向齿厚上偏差 Ess= -0.027
法向齿厚下偏差 Esi= -0.056
公法线跨齿数（默认为计算值） K= 8.000 ←按需更改
公法线长度 W= 74.511
公法线长度上偏差 Ews= -0.026 ←必须输入
公法线长度下偏差 Ewi= -0.053 ←必须输入
量球直径（默认为计算值） Dp= 5.640 ←按需更改
量球距 M= 215.084
量球距上偏差 Ems= -0.069
量球距下偏差 Emi= -0.140
（齿廓啮合线）有效长度 LAE= 27.473
齿廓计值范围(长度) LA= 25.275
起测点→曲率半径 ρqc= 20.611
起测点→直径 dqc= 198.131
起测点→展开角 αqc= 12.187
终测点→曲率半径 ρmax= 48.584
终测点→直径（齿顶圆-齿顶倒角） dmax= 216.791
终测点→展开角 αmax= 28.728
起评点→曲率半径 ρmin= 21.111
起评点→直径(有效渐开线起始圆) dsw= 198.342
起评点→展开角 αmin= 12.483
终评点→曲率半径 ρzc= 46.386
终评点→直径 dzc= 214.857
终评点→展开角 αzc= 27.428
鼓形凸（凹）点位置→曲率半径 ρtd= 33.749
鼓形凸（凹）点位置→直径 dtd= 205.213
鼓形凸（凹）点位置→展开角 αtd= 19.956
量球距应大于齿顶圆 M>da 增大Dp,重算!
量球触点圆应小于齿顶圆 dj<da OK!
量球与根圆应无干涉无干涉 OK!

计算日期 2010-7-3
