与大家共同讨论有关齿轮齿根过渡曲线以及挖根余量的问题

机械蜗牛 · 发表于 2010-6-21 08:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

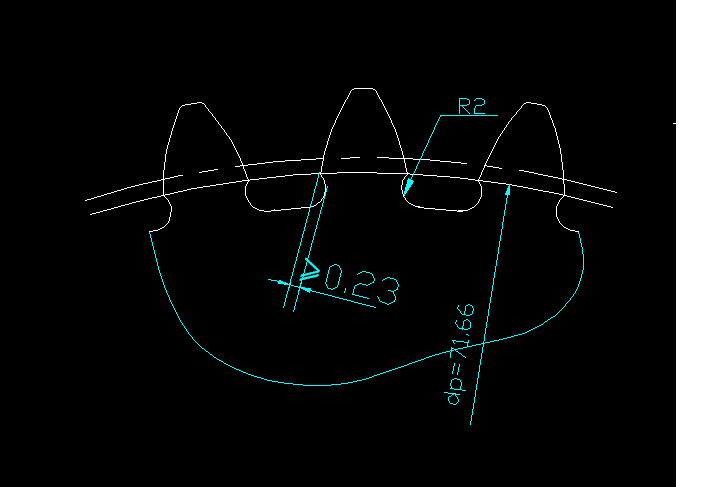

m=4z=19,圆柱直齿轮

图中齿轮是模数为4齿数为19，在此想请教各位的是此齿轮的挖根余量大于等于0.23是如何确定的，我参考G.尼曼的机械零件所给出的加工刀具形状进行验算后发现挖根量要大于此值，另外本图中的渐开线起止圆直径Dp是如何计算得来的，请各位指教了，小弟实在是想不出来了，相关资料也未找到。

fawcgzmg · 发表于 2010-6-21 09:43

本帖最后由 fawcgzmg 于 2010-6-21 09:50 编辑

需要知道齿轮和滚刀参数，挖根量需要根据剃齿余量及滚刀设计要求
可用此软件计算渐开线起始圆：

https://www.gearbbs.com/forum.php?mod=viewthread&tid=20406&extra=&page=2

机械蜗牛 · 发表于 2010-6-21 10:16

计算软件我也找到几款，可是还是想自己弄明白应该怎么算，还有就是这个挖根余量怎么确定，我利用尼曼书上的算法算出来的结果要比这个大，我知道那是磨齿加工前的量，但是我应该如何确定最后剩余量的大小，已经为此头疼很长一段时间了，还请高手们不吝指教了

fawcgzmg · 发表于 2010-6-21 11:59

本帖最后由 fawcgzmg 于 2010-6-21 12:02 编辑

一般剃齿或磨齿后，剩余0.015-0.03，如果想知道怎么计算，请查找相关资料或自己推导

huhenghbh · 发表于 2010-6-21 13:50

回复 机械蜗牛 的帖子

楼主问题简单点理解,是想知道为什么要留0.23的根切吧?这个数值大小重点要看留剃量或留磨量尺寸.如楼主所说目前产品要确保0.23的根切,我想这个产品会是磨前的要求,估计单边留磨量在0.2左右吧!

机械蜗牛 · 发表于 2010-6-23 20:59

回复 huhenghbh 的帖子

嗯，确实如你所说，对于为何要留大于等于0.23的挖根量不是很理解，这几天也在慢慢啃DIN3960的附录以及尼曼的《机械零件》看得是似懂非懂，对一些东西还是感到迷惑，譬如按照尼曼书中的公式，算出来的值在0.35左右，呵呵，让人感觉不透的是如何确定到底该值

48824305 · 发表于 2010-6-24 17:31

渐开线起止圆直径Dp不就是基圆吗?
基圆直径=m*z*cos(20) =4*19*cos(20)=71.41663917972903718811230507668

刀疤五 · 发表于 2010-6-24 17:52

回复 机械蜗牛 的帖子
齿轮根圆，挖根余量，渐开线起始圆此三者是相互关联的，对于滚齿设计来说，要平衡这三者的关系。
是应根据挖根余量来设计滚刀，还是按滚刀来计算挖根余量？这点就象是先有鸡还是先有蛋的问题了。
挖根余量在有一定的安全欲度的情况下应尽量小。

王工 · 发表于 2010-7-1 21:39

剃磨后尽量减少挖根

liuguangro · 发表于 2010-7-2 08:03

需要精确设计和刀具制造
