手表上的非圆齿轮

dolphin_

哪位大师能够解释下这种齿轮的原理？力矩的原因，是否会影响到齿轮运行的速度，至少会在某一阶段增加摩擦~~

jiajia_nj

楼上的可以仔细看看“8楼的推测”，我觉得是有道理，这对齿轮也许不参与机构传动，只是起视觉美观作用。

dolphin_

楼上的可以仔细看看“8楼的推测”，我觉得是有道理，这对齿轮也许不参与机构传动，只是起视觉美观作用。
jiajia_nj 发表于 2010-6-24 14:22


登录/注册后可看大图

看过这表的介绍，三叶草形状的齿轮是驱动轮，四方形的齿轮是从动轮。我想请教的是，这种异型齿轮和两个圆形齿轮相比，在咬合时所受到的力是否有存在不同？ 即便齿轮不参与机构传动，那么它们两个之间还是要咬合旋转的~~ 谢谢！

卫庸

非常规的非圆齿轮。:(

jiajia_nj

之所以说"齿形有点象棘轮,原因不详。"
是因为,早在今年年初,瑞士一家钟表OEM商来信,
想让我们设计四阶与二阶椭圆齿轮,后因价格问题未能谈妥.
等空闲下来,再细述这次交流的具体情况.

王工

滚齿机应该是干不了怎么加工出来的啊

jiajia_nj

继续..
以下是来信(部分隐去).
Dear Mr. □□□

We are a Private Label Company based in Switzerland □□□□□, producing Watches for different customers arround the World Swiss Made Watches.
我们是瑞士的一个贴牌公司，给世界各地的瑞士手表客户制造手表。


One of our customers was thinking of producing different Watches with special gear integreated in the Watch which could look very nice.
我们的一个客户正想制造一款手表，在手表中安上特殊的齿轮使得手表看上去漂亮些。


Could you please let us know how you usually proceed with new customers?
可以告诉我们，对于新客户，你通常的合作流程吗？

□□□□□□□□□□□

Is there a chance to get some drawings of the E-042 (are dimensions we could use for our Watches) and if yes how much would you charge us for those?
是否有可能提供E-042的图纸（尺寸要可以用在手表上）？如果可以，价格如何？

Best personal regards,
□□□□□□□

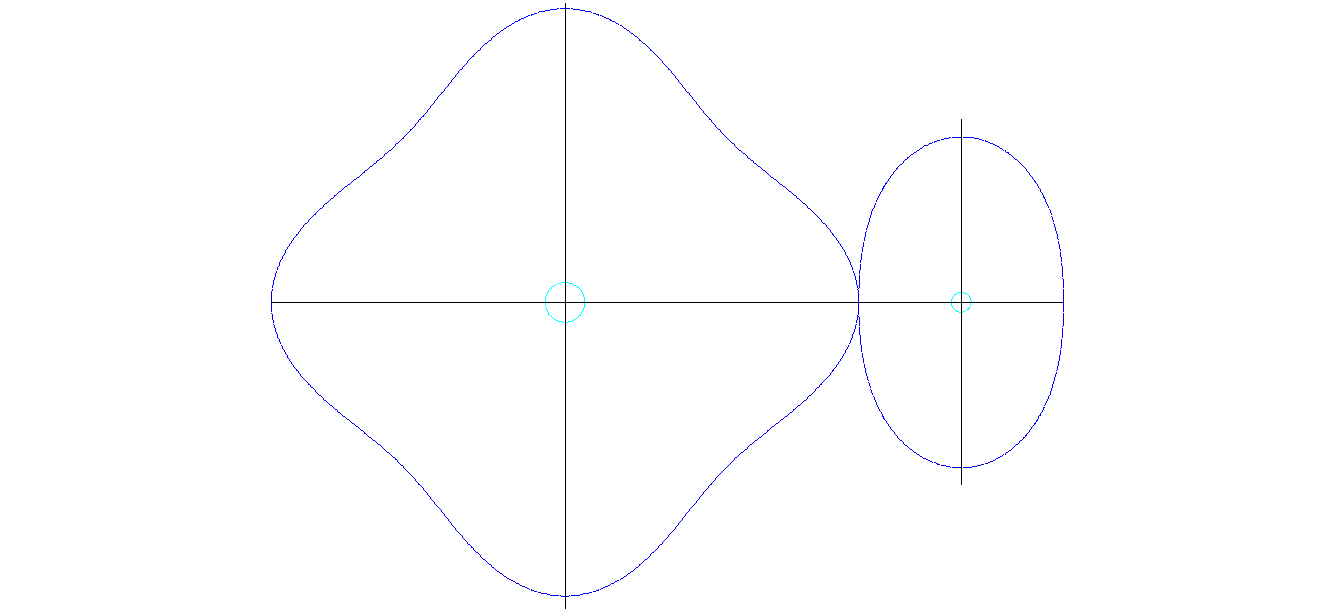

注: E-042就是4阶椭圆齿轮对2阶椭圆齿轮,且是曲率较大的.
后来楼主发现了该手表,我们还曾讨论过,也许是非圆齿廓不太容易设计吧,才弄成那样.
仅是推测而已.

48824305

对我来说,椭圆齿轮设计轻而易举.
把那活接过来,我来完成.

jiajia_nj

对我来说,椭圆齿轮设计轻而易举.
把那活接过来,我来完成.
48824305 发表于 2010-8-2 20:08


登录/注册后可看大图

呵呵,好啊.
先做两个例子,练习一下,如何?
1.  2阶对4阶: 要求模数为1.0, 2阶为主动轮,求出最大角加速度是多少?(主动轮转速为1转/小时)
2.  1阶-2阶-3阶-4阶 连串, 要求模数为1.0, 1阶为主动轮, 绘制出4阶与1阶的传动比曲线 i41.

48824305

先搞出节曲线.
