手表上的非圆齿轮

dongjingzhiji

最新消息：
2011年4月19日在苏黎世机场免税店区二楼见到实物。
限量99只，单价11000瑞郎（退税8%后）。
-------------------------------------------------------------------------------

看来搞非圆还是很有市场的啊

齿形好像不是渐开线，估计是为了降低难度，
请加加版主有空验证一 下:P。

48824305

现在渐开线又不是难度.

jiajia_nj

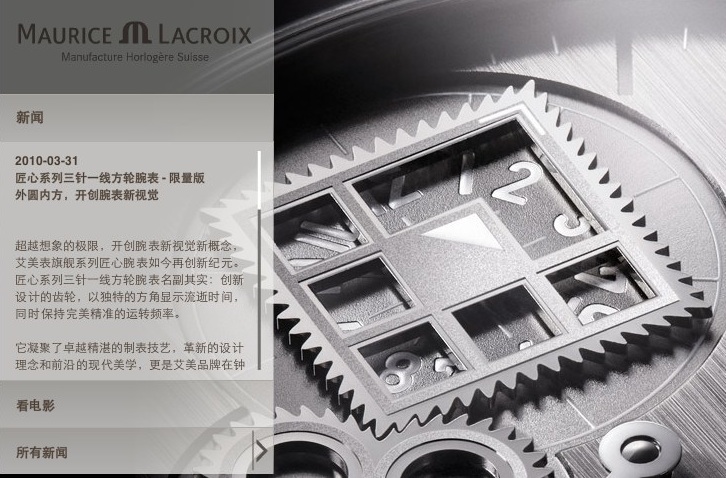

其网站上有大图和中文介绍。
齿形有点象棘轮原因不详。

[2010巴塞尔新款]
匠心系列三针一线方轮腕表 - 限量版
外圆内方，开创腕表新视觉

超越想象的极限，开创腕表新视觉新概念，艾美表旗舰系列匠心腕表如今再创新纪元。匠心系列三针一线方轮腕表名副其实：创新设计的齿轮，以独特的方角显示流逝时间，同时保持完美精准的运转频率。

它凝聚了精湛的制表技艺，革新的设计理念和前沿的现代美学，更是艾美品牌在钟表技艺和设计领域积极拓展和锐意进取的结晶。匠心系列三针一线方轮腕表出自于钟表大师Michel Vermot先生之手，其卓尔不凡的品质引领当今时代，令艾美品牌在新千年迈向更辉煌的未来。

此款腕表搭载艾美自制ML153机芯，从传统的规范指针取得灵感，从而突出其精妙的机械设计。除了特有的中央分针和6时位置的小秒针之外，融合杰出设计和工艺的小时显示更是完美彰显腕表的与众不同：几何镂空方轮设计中的小时显示，开创制表界的新纪元。

方轮规律旋转，由另一呈三叶草形状的齿轮驱动，其中一个覆以Superluminova夜光涂层的凸起方角指示小时。整个机械装置有艾美表与位于瑞士里诺的高级工程学院（Haute Ecole Arc Ingénierie ），历经长时间的调校、计算、模拟和检测合力完成。
非圆形的齿轮从理论上是不规律的，该装置面临的最大难题就是怎样确定齿的形状，使齿轮能够匀速传送动能。经过无数次的模拟试验以及比例为10：1的模型测试，艾美终于攻克了这个难题：利用LIGA模造技术。这个革命性的高精度微零件结合了先进的光刻技术、电铸技术以及传统的加工工艺。

出乎所有人的意料，这两个独特齿轮配合得天衣无缝，彼此谐调，像其他圆形齿轮一样精确运转，匀速传送动能。其完美契合的运转过程，似真似幻，不可思议。为平衡视觉效果，腕表3时位置还设置了动力储存显示盘。大型分针、镌刻数字等显示，均覆以Superluminova荧光涂层，让您任何时间均可轻易读取。

机芯主夹板即是表盘。黑金涂层边缘搭配磨砂和线性丝缎处理的时间标示，彰显其尊贵气质。43毫米的表壳，备有抛光不锈钢及哑光不锈钢款式。超大蓝宝石水晶表底令深灰色线性丝缎处理机械机芯一览无遗，以一种最内敛的方式表达最前沿的时计显示。不言而喻的尊贵气派，引领钟表制作的全新理念。

钟表大师Michel Vermot先生任教于瑞士里诺的高级工程学院（Haute Ecole Arc Ingénierie ）20余年，是钟表机械和电子技术方面的专家，他曾负责院校里的多个工业项目。如今加盟艾美，负责品牌机芯研发部门的工作。

jiajia_nj

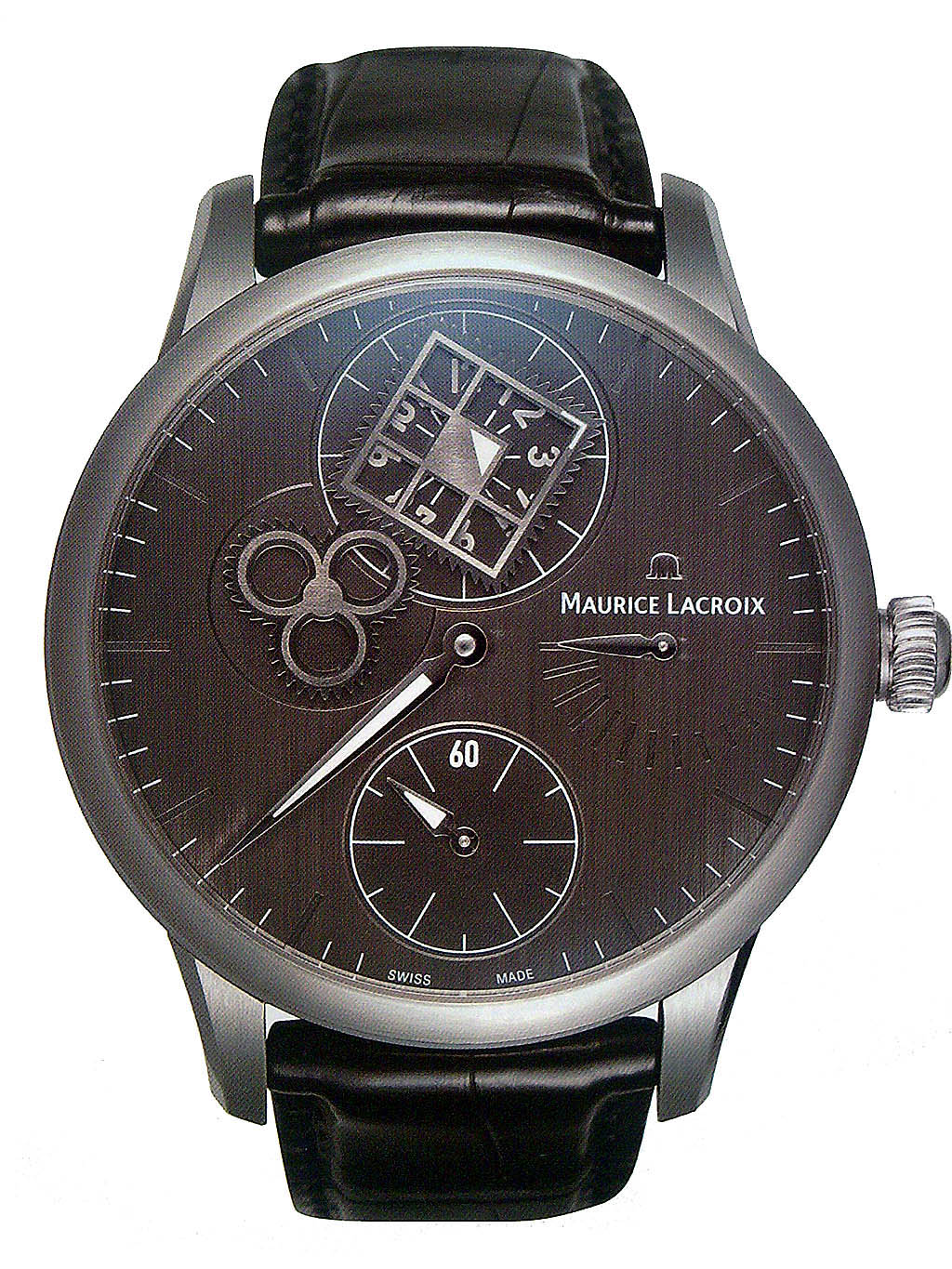

清晰的图

moonsky520

见识了，这小点的东西难道也用滚齿机滚吗

ljdqe

见识了，这小点的东西难道也用滚齿机滚吗
moonsky520 发表于 2010-6-15 21:16


登录/注册后可看大图

估计只能用线切割方式吧，滚齿机应该是干不了了

jiajia_nj

楼上两位，走马观花哦。
。。。艾美终于攻克了这个难题：利用LIGA模造技术。

何謂LIGA

透過X光深刻及電鑄製造精密模具，再大量複製微結的特殊製程，LIGA是德文（Lithographie GalVanoformung Abformung）之縮寫，譯成英文則為Lithography Electroforming Micro Molding 譯成中文則為X光微影，微電鑄，微成型也就是X光深刻精密電鑄模造成形，通常簡稱為光刻電鑄模造或光刻模造。

LIGA製程源自德國核能研究所，1980年初期所發展出來用以製造微結構的技術。它結合X-Ray深刻術（Deep X-Ray Lithography）電鑄翻模（Micro Electroforming）及精密射出（Micro-Injection），熱壓成型（Micro-Embossing）技術，適合量產高深寬比（Aspect Ratio）低表面粗糙度（Sub μm），垂直側壁的微結構，且材料的應用範圍廣泛，可製造金屬及塑膠的微結構。

這些技術的特點使得LIGA被公認為最具有技術潛力，開發高深寬比，高精度之2D,3D微結構元件及微系統元件。

dongjingzhiji

用三叶草形状匀速驱动四方轮不是自找麻烦么？

俺猜测恰恰相反，视乎应该是：
已经匀速转动的四方轮“额外+顺便”驱动一下
空转的三叶轮达到视觉特效而已。

因为四方轮后面的小时刻度仍为均匀的布局。
让手表机构变速运行恐怕是不现实且不利的。

zhaofei

见识了。难度很高的。

zhexujun

这种齿轮是怎么加工出来的啊
