请教外齿轮&内花键同轴度问题

hucl45 · 发表于 2010-2-22 18:50

本帖最后由 hucl45 于 2010-2-23 19:59 编辑

关于外径定心花键和内径定心花键的区别：一个是老标准，一个是新标准。标注不同。
外径定心花键：8-36DX32D7X6De GB1144-74 外径公差严。
内径定心花键：8X32H7X36H10X6H9 GB/T 1144-2001 内径公差严。

hucl45 · 发表于 2010-2-22 19:01

渐开线花键最好采用，齿形定心。
先粗车，再拉出花键（就用标准的渐开线花键拉刀），用渐开线花键涨套（车床心轴）精车各部成品。
然后滚齿（用渐开线花键锥度心轴）------热处理-----磨齿（用渐开线花键涨套式的磨齿心轴。）

hss218 · 发表于 2010-2-23 07:46

齿形定心渐开线弹性涨套花键精度要好，热处理后花键大小又略有变化，相对来说大小径工装制作较容易。

jxrhundan · 发表于 2010-2-23 14:54

回复 18# hss218

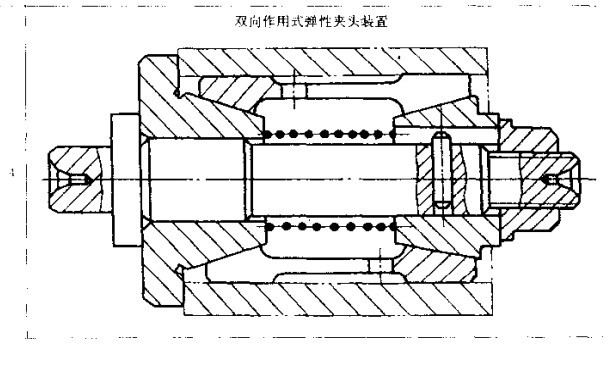

开槽锥度配弹性涨套，心轴螺母拼紧，弹簧套受力涨开夹紧工件。
可查看一下相关工装夹具设计资料。。

大哥能不能传个详细资料给我，我没能理解啊:(

hss218 · 发表于 2010-2-23 15:38

回复 24# jxrhundan


形似。双锥改成单锥，涨套改成渐开线花键涨套。

jxrhundan · 发表于 2010-2-23 15:53

回复 25# hss218

非常感谢，看懂了，再问问这个涨套是什么材质的，是不是比较特殊的材料啊，怎么制作的

hss218 · 发表于 2010-2-23 16:05

回复 hss218

非常感谢，看懂了，再问问这个涨套是什么材质的，是不是比较特殊的材料啊，怎么制作 ...
jxrhundan 发表于 2010-2-23 15:53

登录/注册后可看大图

原理就是这样，材料我们一般用65Mn

jxrhundan · 发表于 2010-2-23 16:22

回复 27# hss218

谢谢

jingshi · 发表于 2010-2-24 07:57

用复合拉刀，拉键的同时把小径加工，再以小径定位精加工，这样可以好点。

wjf9162003 · 发表于 2010-2-27 20:21

回复 4# jxrhundan

我们做汽车齿轮也是内化键，先拉花键后涨套定心，滚齿、剃齿。涨套涨小径了
