面齿轮3D造型及其要点

kurupikt · 发表于 2010-11-16 16:07

很感谢版主回答了我之前的问题可以再麻烦你帮我建个模型么很不好意思但是实在是不会了
面齿轮齿数150的啮合的直齿轮齿数22 模数26 压力角25° 谢谢版主！

woodee · 发表于 2010-11-18 13:56

本帖最后由 woodee 于 2010-11-18 14:05 编辑

kurupikt 发表于 2010-11-16 16:07

登录/注册后可看大图

很感谢版主回答了我之前的问题可以再麻烦你帮我建个模型么很不好意思但是实在是不会了
面齿轮齿数150的 ...

前几天在外，电脑没装UG。

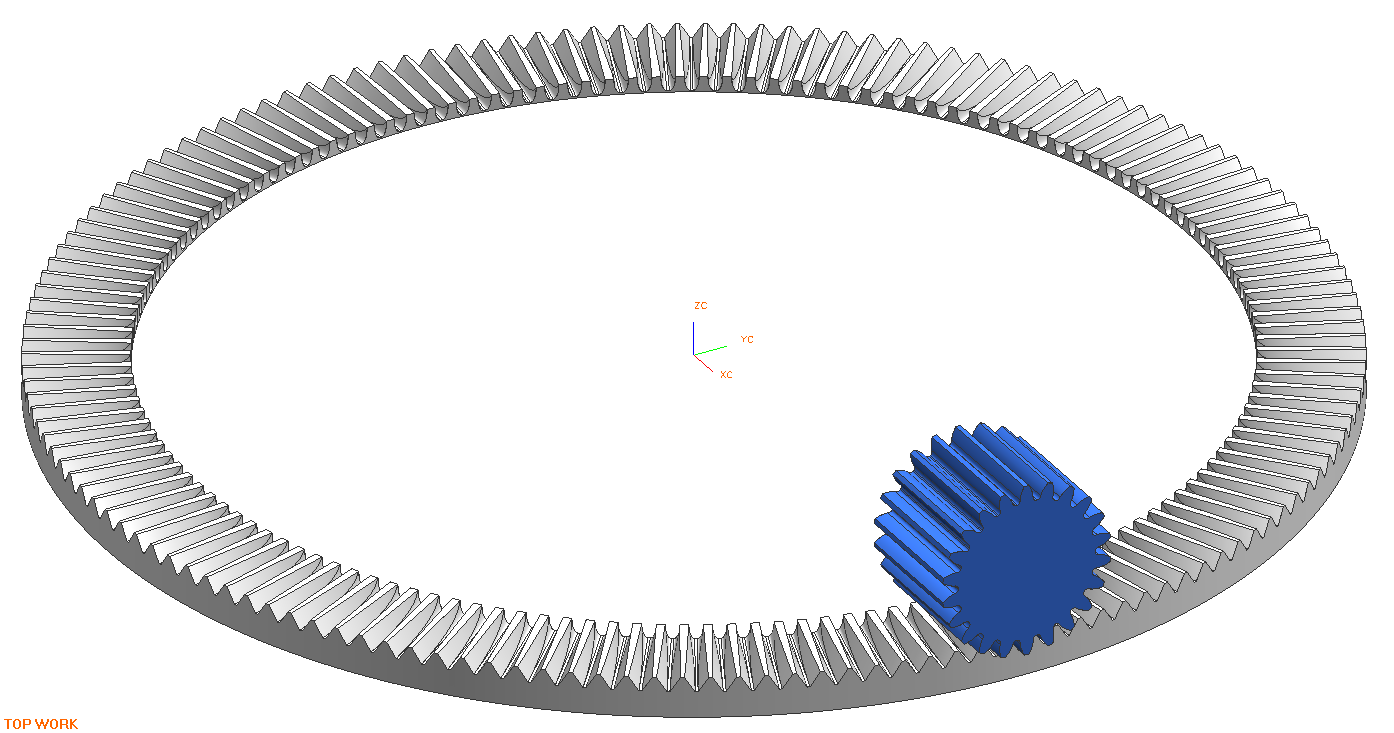

今天做了一下，请查收。
对了，压力角我仍用20°，因对22齿，不存在根切、有效齿廓工作长度、强度等问题。在此20°比25°似好一些。
再问一下，4米多直径的大轮，您想怎样加工？

stp格式3D压缩文件：

FGm26z22z150-01.part01.rar (1.89 MB, 下载次数: 50)

FGm26z22z150-01.part02.rar (1.89 MB, 下载次数: 49)

FGm26z22z150-01.part03.rar (1.89 MB, 下载次数: 41)

FGm26z22z150-01.part04.rar (1.89 MB, 下载次数: 46)

FGm26z22z150-01.part05.rar (1.89 MB, 下载次数: 41)

FGm26z22z150-01.part06.rar (1.89 MB, 下载次数: 204)

FGm26z22z150-01.part07.rar (1.89 MB, 下载次数: 40)

FGm26z22z150-01.part08.rar (1.89 MB, 下载次数: 46)

FGm26z22z150-01.part09.rar (1.89 MB, 下载次数: 39)

FGm26z22z150-01.part10.rar (1.12 MB, 下载次数: 38)

kurupikt · 发表于 2010-11-21 15:36

回复 woodee 的帖子

十分感谢版主的帮忙，加工的话，目前初步打算是用滚齿加工，因为只是探索性的研究所以很多东西都还未定，还有可否再次请求版主帮忙建个模型，小直齿轮齿数14，模数22，压力角25，面齿轮齿数90，这样的话可以把面齿轮直径控制在2米以内么，4米太大了，谢谢版主！

woodee · 发表于 2010-11-21 17:55

kurupikt 发表于 2010-11-21 15:36

登录/注册后可看大图

回复 woodee 的帖子

十分感谢版主的帮忙，加工的话，目前初步打算是用滚齿加工，因为只是探索性的研究所以 ...

1. 我做模型时验证，滚齿似乎无法加工出面齿轮。还是想好了，大家都不要做无用功。
2. 最好把要求一次尽量说明确，譬如外径要求等。

kurupikt · 发表于 2010-11-21 18:37

回复 woodee 的帖子

谢谢版主的指点，我会再考虑别的加工方法的，另外，很不好意思我之前把问题考虑的太简单了没有说清楚，麻烦你了

woodee · 发表于 2010-11-22 11:17

回复 kurupikt 的帖子

1. M22、Z13、Z84，面齿轮外径仍然达到2246mm。
2. 25°压力角，面齿轮齿面太陡，效率下降，并且齿槽底很窄，不利于加工。
3. 面齿轮是根据齿轮插齿刀原理成型的，齿条型刀具（滚刀）会干涉，如下图示：

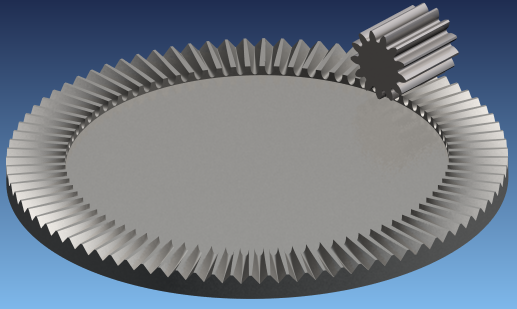

0FG Assy-0A-m22z13z84.png

kurupikt · 发表于 2010-11-22 18:12

回复 woodee 的帖子

那这种情况下面齿轮的强度怎么样呢如果不会急剧下降的话那也可以的

woodee · 发表于 2010-12-1 11:25

回复 kurupikt 的帖子

kurupikt 你好！

你要的模型如下：

UG压缩文件：

FG1384m22.part01.rar (1.89 MB, 下载次数: 136)

FG1384m22.part02.rar (1.22 MB, 下载次数: 161)

下次请求帮忙，自己应该先做足功课。
你随便问，别人会随便答。大家都浪费时间，对否？

freedignity · 发表于 2010-12-3 15:29

回复犀利6836 的帖子

南航的吧？我听说南航的做过这个面齿轮的插齿机。现在机子工作得怎么样？

空穴来疯 · 发表于 2011-3-17 22:28

用梳齿机或刨齿机差不多能加工吧
