面齿轮3D造型及其要点

losttrace · 发表于 2012-8-31 17:06

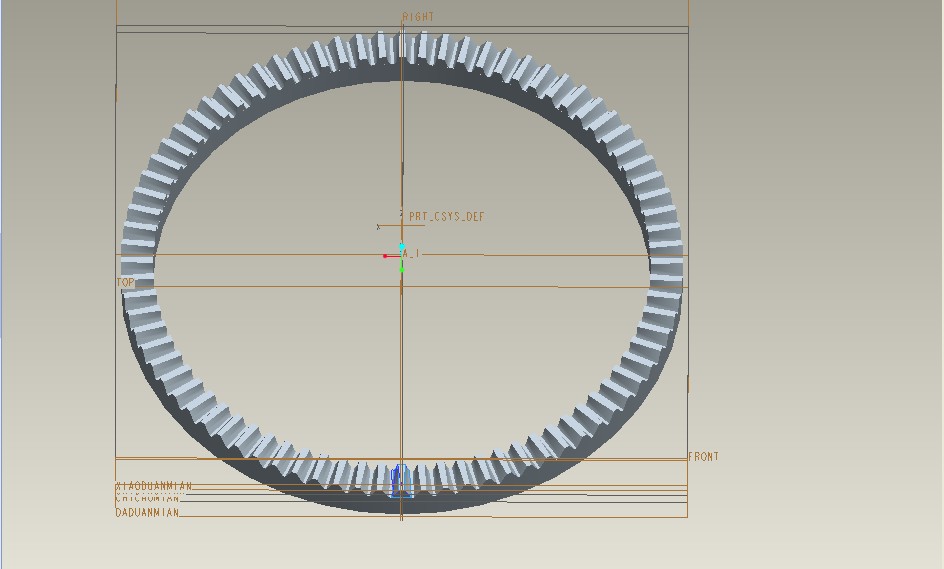

我用ProE参数化建了正交直齿面齿轮，但是在建斜齿面齿轮的时候就不行了。希望吴老师给指点一二，（建立数学关系式、限定边界条件，生成曲线，再连成齿面，再做成实体的）

woodee · 发表于 2012-8-31 18:38

yzgys 发表于 2012-8-31 17:03

登录/注册后可看大图

谢谢吴老师

不用客气！
侧隙我给了0.1左右，若要加大，可以将齿轮公法线弄小一点就可以了。
还有，直齿轮齿根圆似乎不对，检查一下。

850804204 · 发表于 2012-9-17 17:16

求楼主贴出面齿轮的程序哦感谢楼主啦

liukeqiang · 发表于 2012-10-13 10:54

求教woodee老师：
我现在要做一个与斜齿轮配合的面齿轮，斜齿轮参数为：模数=0.75，齿数=7，压力角=20，螺旋角=52（左旋），齿轮宽度=15（可变化，与面齿轮配合足够为准），变位系数=+0.5，齿顶高系数=1.0，顶隙系数=0.25。并且斜齿轮与面齿轮配合是有一个轴间距离的，如下图中的7mm。面齿轮齿数要求为Z=34齿。外径和小径没有特别要求，以最少跟切为准。请woodee老师帮忙做一个3D模型，当然最好是能教教我方法，授人以鱼，不如授人以渔。衷心感谢。

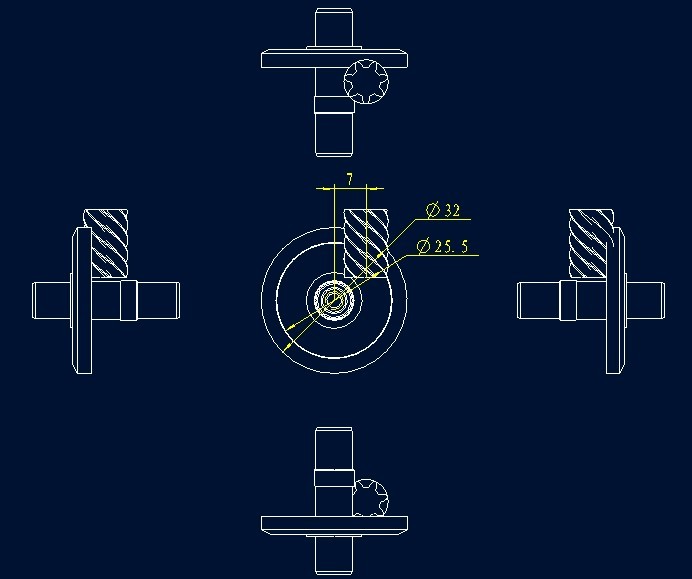

配合示意图

liukeqiang · 发表于 2012-10-14 20:49

等待woodee版主的回复

liukeqiang · 发表于 2012-10-16 10:51

期待中。。。。。。

liukeqiang · 发表于 2012-10-17 16:18

版主，期待中。。。。。。

liukeqiang · 发表于 2012-10-18 15:21

谢谢版主的回复，既然你有保密协定，那就算了，我自己慢慢研究吧，不过还是要感谢你的。
还有个小请求，下面参数的斜齿轮：模数=0.75，齿数=7，压力角=20，螺旋角=45（左旋），齿轮宽度=15，变位系数=+0.5，齿顶高系数=1.0，顶隙系数=0.25。能做个模型给我吗？我想跟我自己做的比较一下，看看有没有误差

woodee · 发表于 2012-10-22 13:39

liukeqiang 发表于 2012-10-18 15:21

登录/注册后可看大图

谢谢版主的回复，既然你有保密协定，那就算了，我自己慢慢研究吧，不过还是要感谢你的。
还有个小请求，下 ...

刚看到。
这没问题，x_t格式3D文件：

M0.75Z07Bp-45.rar (953.87 KB, 下载次数: 82)

图示：

liukeqiang · 发表于 2012-10-24 17:03

多谢了
