面齿轮3D造型及其要点

WZHYJDYC · 发表于 2010-1-18 19:12

再次感谢版主，先下了:D:D:D

woodee · 发表于 2010-1-18 19:39

回复 10# zgyan

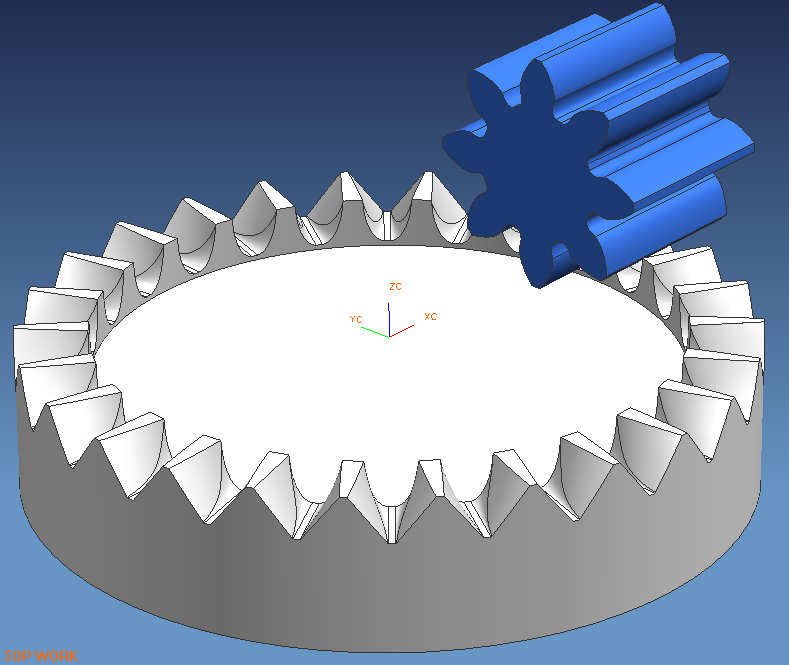

兑现承诺，做26齿的：

stp格式3D压缩文件：

FG26.rar (1.19 MB, 下载次数: 1137)

wds73zyn · 发表于 2010-1-18 20:29

受益多多啊!

freefreemen · 发表于 2010-1-18 20:41

回复 12# woodee

woodee太厉害了

minibench · 发表于 2010-1-19 07:43

回复 1# woodee

你用的是什么软件？SOLID吗？

zgyan · 发表于 2010-1-19 08:00

回复 12# woodee

很速度嘛。多谢woode；
我就按这个模型做模，试模效果出来后贴给大家。

zgyan · 发表于 2010-1-19 08:28

贴一下有关资料及疑问：

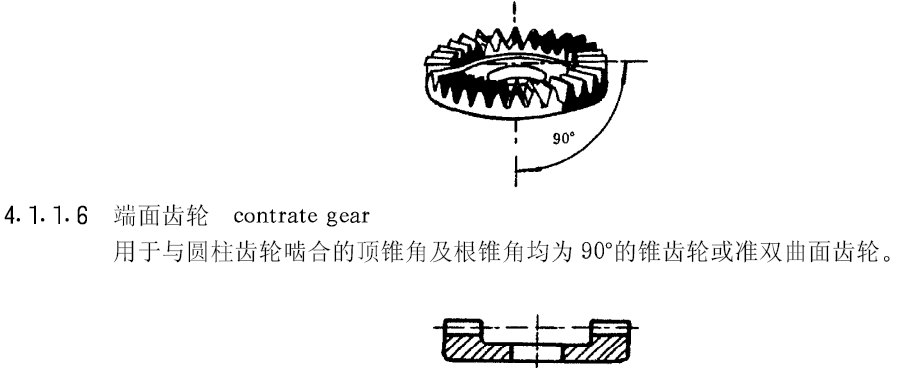

1、GB/T 3374-92《齿轮名词术语》中对冠齿和端面齿轮的定义；
2、由此可见：端面齿轮传动就是锥齿轮传动的特例；实在想不出冠齿和端面齿轮有何区别？
3、QB_2092-1995_计时仪器用齿轮.端面齿轮（新标准：《GB/T 22775-2008 计时仪器用齿轮端面齿轮》）中端面齿轮是非渐开线齿轮；
4、回”dongjingzhiji“确是有端面（冠状）齿滚齿机，德国WERA的技术，瑞士兰博特公司设计并制造过一款特种滚齿机，不知道国内哪里有这样的滚齿机？

woodee · 发表于 2010-1-19 15:02

回复 woodee

你用的是什么软件？SOLID吗？
minibench 发表于 2010-1-19 07:43

登录/注册后可看大图

UG。

woodee · 发表于 2010-1-19 15:06

回复 woodee

很速度嘛。多谢woode；
我就按这个模型做模，试模效果出来后贴给大家。
zgyan 发表于 2010-1-19 08:00

登录/注册后可看大图

注意：模数较小，侧隙只取了0.05左右，所以两个齿轮的齿厚公差要往小了做。
等您的消息。

zgyan · 发表于 2010-1-20 08:10

回复 19# woodee

好的，试模时间可能要过了春节了。呵呵

对了，还有一款32齿的，也帮忙画出来吧，我总共做3种！谢谢
