变位齿轮，大家计算一下

网中漫步 · 发表于 2010-1-15 01:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

变位齿轮，大家来计算一下：
现有两对齿轮（压力角20），求变位系数？各位如何分配变位系数，为什么？（我很菜，自已按设计手册上相关的数据做计算不知是否正确，所以贴出来大家讨论一下，也学点长进长进，高手门最好说详细点，谢谢）
1、直齿M=1，Z1=9，Z2=31，中心距20.5，要求综合性能较好,可偏向承载较好；
2、斜齿轮M=1.25，Z1=11，Z2=46，螺旋角10.5度，暂定中心距36（可调整，尽量圆整），要求综合性能较好,可偏向承载较好；
注：顶隙及齿顶高系都按标准：0.25 1

狼齿 · 发表于 2010-1-15 11:17

本帖最后由狼齿于 2010-1-15 11:26 编辑

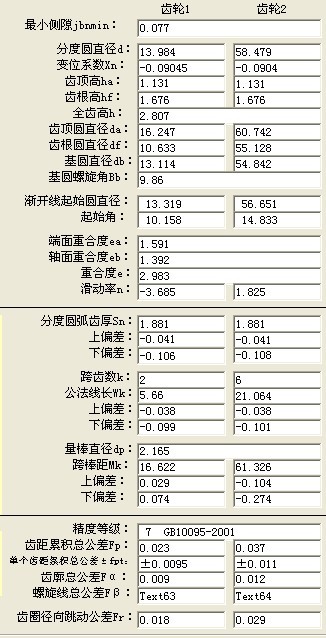

M=1.25
回复 1# 网中漫步


看看这个可以吗？

zhutaiyang · 发表于 2010-1-15 22:20

2楼的用什么软件？能分享一下吗？

网中漫步 · 发表于 2010-1-15 23:01

本帖最后由网中漫步于 2010-1-15 23:04 编辑

二楼的小限齿取负变位对于根切考虑没有，如根切那么综合性能就小齿轮就差了
都取正变位或负变位是根据什么
不过你这个软件看起来到还不错，愿意分享吗

hesheya · 发表于 2010-1-16 08:38

你这个可能是角度变位的

狼齿 · 发表于 2010-1-16 20:46

回复 4# 网中漫步

叫（齿轮计算9.5版）我也是在咱们论坛里下的！你找找吧！我的压缩包安装完就删了！

网中漫步 · 发表于 2010-1-16 22:53

肯定是角变位的

weihai1028 · 发表于 2010-1-17 21:19

直齿轮的 x1=0.568 x2=-0.0245

weihai1028 · 发表于 2010-1-17 21:23

斜齿轮 x1= 0.495 x2=-0.6759

zippoliu · 发表于 2010-1-18 15:45

角变位，自己算。
