请教个问题：什么是产形齿轮，谢谢

38967009

路过，学习学习。

meng198599

什么是产形齿轮

hyfjy

全数字化对弧齿锥齿轮副及冠轮（产形齿轮）组合建模：

计算的各参数如下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2012-02-23
模数:M= 5       齿数: Z=         8             38
法向齿形角:          α= 20 度     齿宽中点螺旋角:β= 35 度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .37          -.37
切向变位系数:       Xt =           .195         -.195
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          设计两轴夹角为 75 度
刀具直径Do= 190.5    刀盘号数: 7.5    刀尖圆弧 r= 1.25
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             40            190
节锥角            E=            10.9152129411086  64.0847870588914
节锥距            R=            105.6210676773
齿宽              b=           35
齿顶高           ha=            6.1           2.4
齿根高           hf=            3.33999996781349            7.03999996781349
全齿高            H=            9.43999996781349
顶圆直径          D=             51.9792833368642            192.097794975382
顶锥角           Ea=            14.72853      65.89602
根锥角           Ef=            9.10398       60.27147
轮冠距           Ak=            102.555148399479            44.0020366425436
中点模数         Mm=             4.17156679132107
中点法向模数    Mfm=               3.41714746499873
中点弧齿厚      Sfm=   7.30465955574183         3.43062581653114
中点分度圆弦齿厚sm=    7.27933916504744            3.43060278595023
中点分度圆弦齿高hm=    5.19692666091277            1.85204982775011
大端分度圆螺旋角βs=    40.3194737988743
大端分度圆周节  Ps=   15.7079632679489
大端分度圆弧齿厚Sf=    10.5952516822594            5.11271158568958
大端分度圆弦齿厚S大=    10.4761999903986            5.11259373393996
大端分度圆弦齿高h大=    6.78505271665122            2.41503162021393
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 4.75   齿宽系数F= .331373283471572
齿根角           Of=            1.81123       3.81332
齿顶角           Oa=            3.81332       1.81123
当量齿数Z当= 14.8226352684182  158.186069400921 冠轮齿数Z冠= 42.24842707092
中点端面重合度Et= 1.08689481247148  中点轴向重合度En= 1.87001785012037
中点总重合度: E总= 2.16293945665297
中点法面当量齿轮重合度Env=  1.53192827558267
小端面端面模数Ms=  3.34313358264214 建议大端齿根倒圆: R= 1.5 小端齿根倒圆: r= 1
小端面分度圆弧齿厚Sx= 7.08426834310138  3.41849556009648   计算时间:20:13:21


建模的过程：

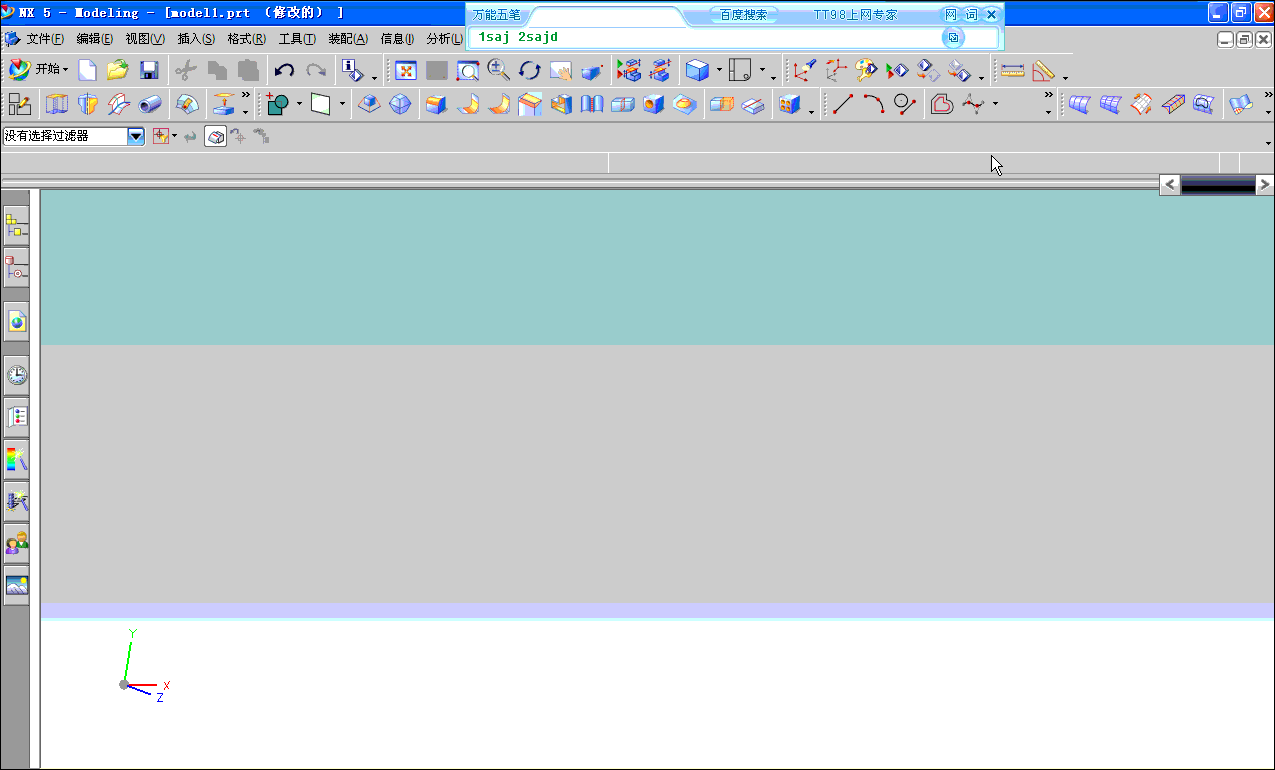

那个兰色的片状体就被称作冠轮，或者叫产形齿轮。

hyfjy

那个整理过的数字化建模的文件压缩后如下，在UG的界面中可以直接导入得到这组模型的三维图。

Z0.rar (381.79 KB, 下载次数: 2)

2012-2-23 21:45 上传

点击文件名下载附件

按“CTRL+G”后导入。
