这三项的区别在哪里呢？？

weihai1028

huijind 发表于 2013-8-12 14:44


登录/注册后可看大图

请1楼提供该齿轮的齿数、模数、压力角、螺旋角、变位系数。我就可以计算出你图表红色框内的三个数据的区别 ...

你好 你试试计算以下参数：

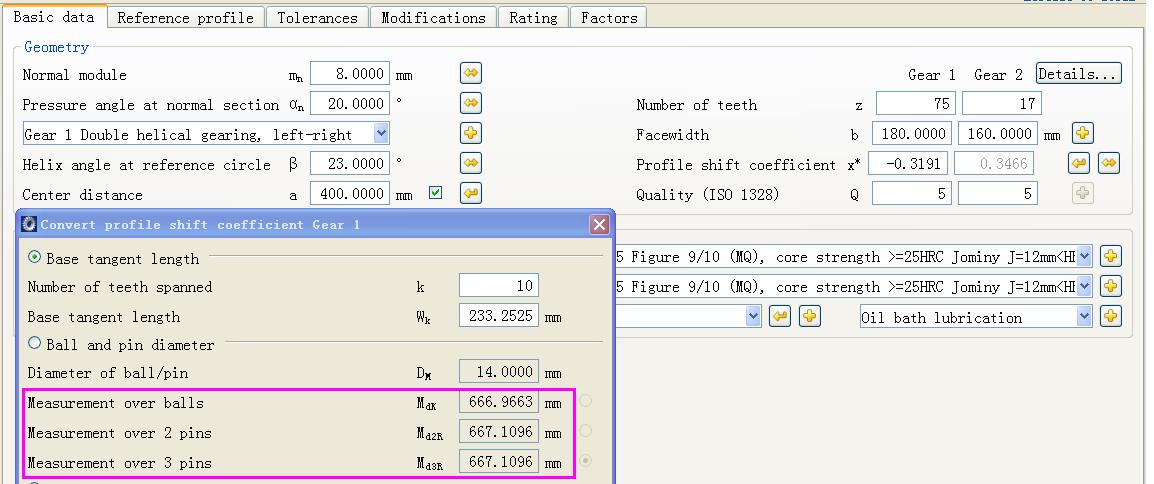

              Mn=8   Z1=75   Z2=17   αn=20°   齿宽b1=180   b2=160   β=23°   x1=-0.3191   x2=0.3466     a=400
              量棒（球）Dm=14
计算结果：
Mdk=666.9663
Md2R=667.1096
Md3R=667.1096

现在的问题是 为什么：Md2R=Md3R=667.1096 mm？？ 照理说应该是Mdk=Md2R 才对啊   ，反而不等    麻烦解释一下，谢谢

weihai1028

hyfjy 发表于 2013-8-11 18:21


登录/注册后可看大图

第一项是量球吧，就是用二个直径11mm的球进行测量的结果，第二项是圆量棒，第三项是用三针测量的结果吧，这 ...

你好 你试试计算以下参数：
              Mn=8   Z1=75   Z2=17   αn=20°   齿宽b1=180   b2=160   β=23°   x1=-0.3191   x2=0.3466     a=400
              量棒（球）Dm=14
计算结果：
Mdk=666.9663
Md2R=667.1096
Md3R=667.1096

现在的问题是 为什么：Md2R=Md3R=667.1096 mm？？ 照理说应该是Mdk=Md2R 才对啊   ，反而不等    麻烦解释一下，谢谢

woodee

奇数齿，后两项相等；
偶数齿，前两项相等。
原因参看：https://www.gearbbs.com/thread-7528-1-1.html

huijind

weihai1028 发表于 2013-8-12 22:06


登录/注册后可看大图

你好 你试试计算以下参数：
              Mn=8   Z1=75   Z2=17   αn=20°   齿宽b1=180   b2=160   ...

你讲的很对，量球与两滚针的M值应该是相等的，至于你所提供的计算结果？
我计算的数值与你表格的数值完全不同。
我曾经计算过论坛Jacmwg提供的一份 KISSsoft 翻译资料，我计算的结果与翻译件相同，所以不能怀疑 KISSsoft的正确性。你们是否使用不妥当或损坏了KISSsoft
提供一份计算公式单给你，你按公式进行手工计算对比。未提供三针M值计算公式，待我将公式推导后再传。

huijind

huijind 发表于 2013-8-13 09:32


登录/注册后可看大图

你讲的很对，量球与两滚针的M值应该是相等的，至于你所提供的计算结果？
我计算的数值与你表格的数值完全 ...

纠正上次的回复，你们软件的量球计算和三针计算都是正确的。是我的软件大齿轮齿数Z2误我Z1了

weihai1028

woodee 发表于 2013-8-13 00:56


登录/注册后可看大图

奇数齿，后两项相等；
偶数齿，前两项相等。
原因参看：https://www.gearbbs.com/thread-7528-1-1.html

齿轮副  都是奇数齿   或都是偶数齿    或一奇数一偶数     这结论好像有出入哦   呵呵    woodee 要不你验证试试

weihai1028

huijind 发表于 2013-8-13 11:39


登录/注册后可看大图

纠正上次的回复，你们软件的量球计算和三针计算都是正确的。是我的软件大齿轮齿数Z2误我Z1了

所有的机械设计手册好像都是提供两针的计算公式       三针的计算公式很少见到哦！！！！！！！！！！！

weihai1028

weihai1028 发表于 2013-8-12 22:34


登录/注册后可看大图

你好 你试试计算以下参数：
              Mn=8   Z1=75   Z2=17   αn=20°   齿宽b1=180   b2=160   β ...

声明一下 ：大齿轮不宜采用此法检测，这里的例子仅仅是讨论 这三项的相互关系而已！！！！

woodee

weihai1028 发表于 2013-8-13 22:21


登录/注册后可看大图

齿轮副  都是奇数齿   或都是偶数齿    或一奇数一偶数     这结论好像有出入哦   呵呵    woodee 要不你 ...

一直说的是一个齿轮的测量啊，怎会弄出个齿轮副？
我验证过了，没问题。

huijind

weihai1028 发表于 2013-8-13 22:24


登录/注册后可看大图

所有的机械设计手册好像都是提供两针的计算公式       三针的计算公式很少见到哦！！！！！！！！！！！

  我使用的M值公式：
