这三项的区别在哪里呢？？

weihai1028

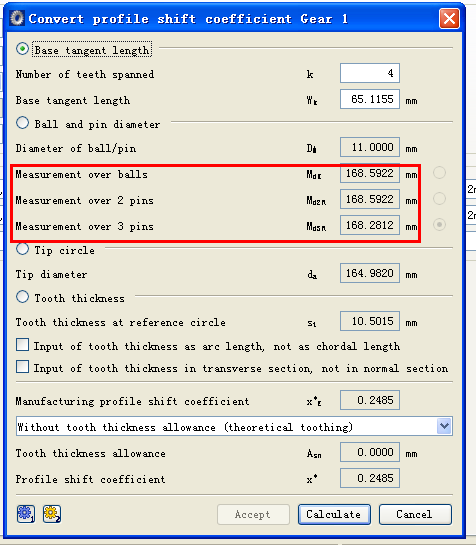

大家帮忙看看一下，KISS里面这三项的区别是什么呢？   结果很是接近哦

hyfjy

第一项是量球吧，就是用二个直径11mm的球进行测量的结果，第二项是圆量棒，第三项是用三针测量的结果吧，这计算的是奇数齿齿轮。是也？用球与用二个量棒测量的尺寸是一样的。

qdtruck

奇数齿不一样，带螺旋角时也不一样。

weihai1028

hyfjy 发表于 2013-8-11 18:21


登录/注册后可看大图

第一项是量球吧，就是用二个直径11mm的球进行测量的结果，第二项是圆量棒，第三项是用三针测量的结果吧，这 ...

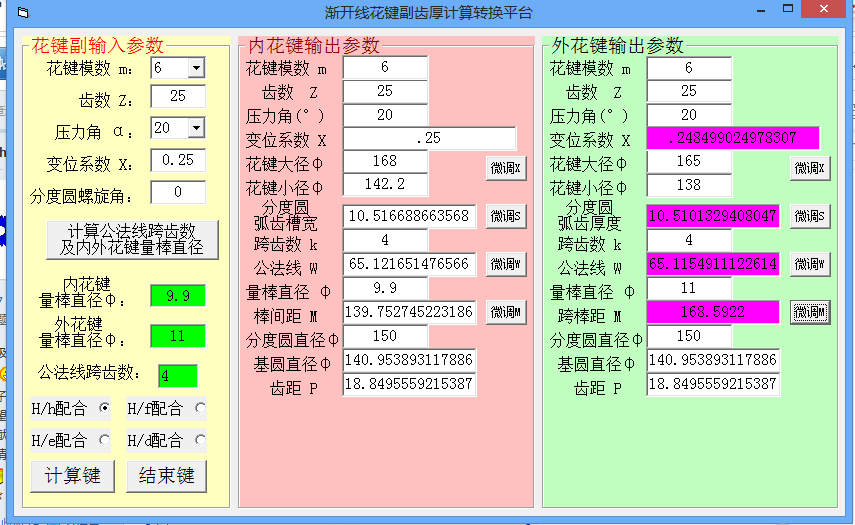

你好 你帮我看看这参数     好像后面的两项又相等了

weihai1028

qdtruck 发表于 2013-8-11 19:10


登录/注册后可看大图

奇数齿不一样，带螺旋角时也不一样。

能具体些吗  谢谢

huijind

因没有你所持有的软件，就我们的计算习惯解答：1、理论计算数据，即按理论的分度圆弧齿厚计算的M值，2、M值最大值，即按分度圆最大弧齿厚计算的M值。3、M值最小值，即按分度圆最小弧齿厚计算的M值。
顺便说明：按机械设计手册计算M值公式，计算不出前述的结果，必须将机械设计手册的公式变形后，才能分别代入分度圆弧齿厚的理论值、最大值、最小值进行计算。

qdtruck

qdtruck 发表于 2013-8-11 19:10


登录/注册后可看大图

奇数齿不一样，带螺旋角时也不一样。

应该都是理论值。你认为如何？

huijind

请你提供该齿轮的齿数、模数、压力角、螺旋角、变位系数。我就可以计算出你图表红色框内的三个数据的区别。

huijind

weihai1028 发表于 2013-8-11 22:26


登录/注册后可看大图

你好 你帮我看看这参数     好像后面的两项又相等了

请1楼提供该齿轮的齿数、模数、压力角、螺旋角、变位系数。我就可以计算出你图表红色框内的三个数据的区别

huijind

weihai1028 发表于 2013-8-11 22:26


登录/注册后可看大图

你好 你帮我看看这参数     好像后面的两项又相等了

将DIN3690发你参考
按DIN标准的意思，Mdk表示采用量球进行测量，MdR表示量棒测量，对于奇数齿可以采用两两针法测量，也可以采用3针法测量。
估计你表格中的Md2R表示两针测量法，Md3R表示3针测量法。
你所提供表格中红色框中均为理论尺寸。
