不同类型蜗杆的齿形比较

机械师小明 · 发表于 2022-4-19 22:29

学习了，太受益了，谢谢

zengxiaodong · 发表于 2022-4-20 11:01

还有ZC蜗杆，ZC1、ZC2、ZC3

woodee · 发表于 2022-4-20 23:38

zengxiaodong 发表于 2022-4-20 11:01
还有ZC蜗杆，ZC1、ZC2、ZC3

ZC没碰到过，所以就没做。

zengxiaodong · 发表于 2022-4-21 08:08

woodee 发表于 2022-4-20 23:38
ZC没碰到过，所以就没做。

德国弗兰德就是ZC圆弧蜗杆（也称尼曼蜗杆）的鼻祖，技术也曾转让过给日本三菱。

danychen · 发表于 2022-4-21 15:26

好帖，干货慢慢，学习了，谢谢

woodee · 发表于 2022-4-21 19:25

此贴都9年了，还是有不少朋友关注。
我把2020年做的一组蜗杆放在一个文件（UG压缩文件）中，上传供大家参考。

2、 3、 4、 5、 6层，分别为：
ZI、ZK、ZN1、ZN2、ZA，颜色分别为：
兰、紫、粉、金、绿。
法向（面）参数同为：
Ac=20°、Mn=1、Dp=9、N=2。

压制或放开“剖切”命令，可以分别观察整体和轴剖面。

ZIZKZN1.2_Show_20.rar (12.12 MB, 下载次数: 85)

woodee · 发表于 2022-4-21 19:45

zengxiaodong 发表于 2022-4-21 08:08
德国弗兰德就是ZC圆弧蜗杆（也称尼曼蜗杆）的鼻祖，技术也曾转让过给日本三菱。

看过尼曼蜗杆的资料介绍，但没设计过。

zengxiaodong · 发表于 2022-4-22 08:48

圆弧蜗杆号称接触线垂直于滑动方向，因此利于形成油膜，这就显著提升了蜗轮蜗杆副的承载能力。
实际上，国内有很多企业制造ZC蜗杆传动，但是承载能力并不像文字介绍的那么高，只好归咎于修形技术不过关！也就是传说弗兰德掌握了独到的修形技术......

zengxiaodong · 发表于 2022-4-23 10:26

还有一种蜗杆很著名，那就是美国的康蜗杆（CONE Drive），也就是直廓环面蜗杆，但是这个不是普通圆柱蜗杆，而是属于双包络的范畴！

woodee · 发表于 2022-4-23 15:28

zengxiaodong 发表于 2022-4-22 08:48
圆弧蜗杆号称接触线垂直于滑动方向，因此利于形成油膜，这就显著提升了蜗轮蜗杆副的承载能力。
实际上，国 ...

ZC3型蜗轮蜗杆模型及啮合分析，老费hyfjy曾经做过：

登录/注册后可看大图

直观看，似乎达不到“接触线垂直于滑动方向”，靠近蜗轮端面边沿的齿面，倒是有这个趋势。

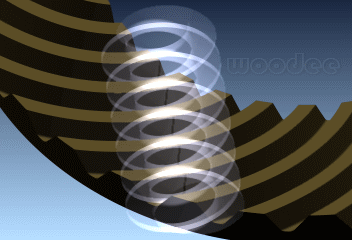

倒是端面渐开线蜗杆副近乎能够达到此要求：

直观看，楔入角80多°是没问题的。
