为何要搞“等角螺旋锥齿轮”？

woodee

好像用不同的模数，格里森制的也能画出来呀:o
freefreemen 发表于 2009-10-8 15:36


登录/注册后可看大图

FFM你好！

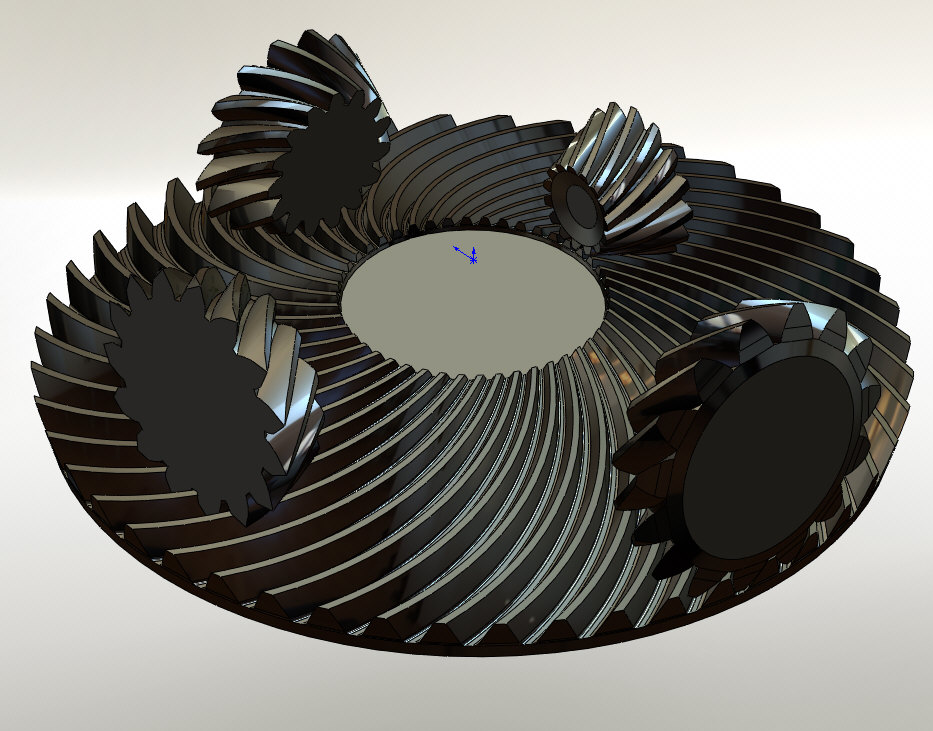

但是格里森制不能画出图示的啮合状态吧？

along2004386

我是用4轴加工中心做的，啮合肯定没有问题。之前好像有一个介绍等螺旋角设备的帖子，还有设备，但是记不起来了，你可以找一下。我主要是针对模具成型进行研究，对于加工设备说实话不了解，因为不能脱模，所以后来就没有继续下去，强烈支持楼主，如果批量生产没有问题并且价格有很大优势的话，我有很大市场。

zhangjun

假设用于加工大轮，是不是用成型法加工出来的就是等螺旋角的齿轮？还想请问具体加工方法！

woodee

我是用4轴加工中心做的，啮合肯定没有问题。之前好像有一个介绍等螺旋角设备的帖子，还有设备，但是记不起来了，你可以找一下。我主要是针对模具成型进行研究，对于加工设备说实话不了解，因为不能脱模，所以后来就没 ...
along2004386 发表于 2009-10-10 08:40


登录/注册后可看大图

一定多合作！
其实，对小轮，先等距制模、出模，再等角矫正，是一解决方案。以后再搞，一步一步来。

woodee

假设用于加工大轮，是不是用成型法加工出来的就是等螺旋角的齿轮？还想请问具体加工方法！
zhangjun.6666 发表于 2009-10-10 09:08


登录/注册后可看大图

那倒不是。主要是对于模数接近的不同啮合副，比如M=2.1和M=1.9，因为螺旋角处处相等，所以在很多情况下可以共用同一工具，不需要另行制模。

woodee

3. 对于圆柱斜齿轮，齿线为阿基米德螺线，最为简单，因为每个轴剖面的齿形都相等。
如果采用其它曲线，也是可行，但计算就复杂多了。
同样，对于螺旋锥齿轮，只有以等角螺线做齿线，各断面上的齿形才呈现按比例缩放的相似形关系。

freefreemen

11# woodee
格里森制要算不同模数时螺旋角较麻烦:)

ys789

高手讨论，值得学习。

freefreemen

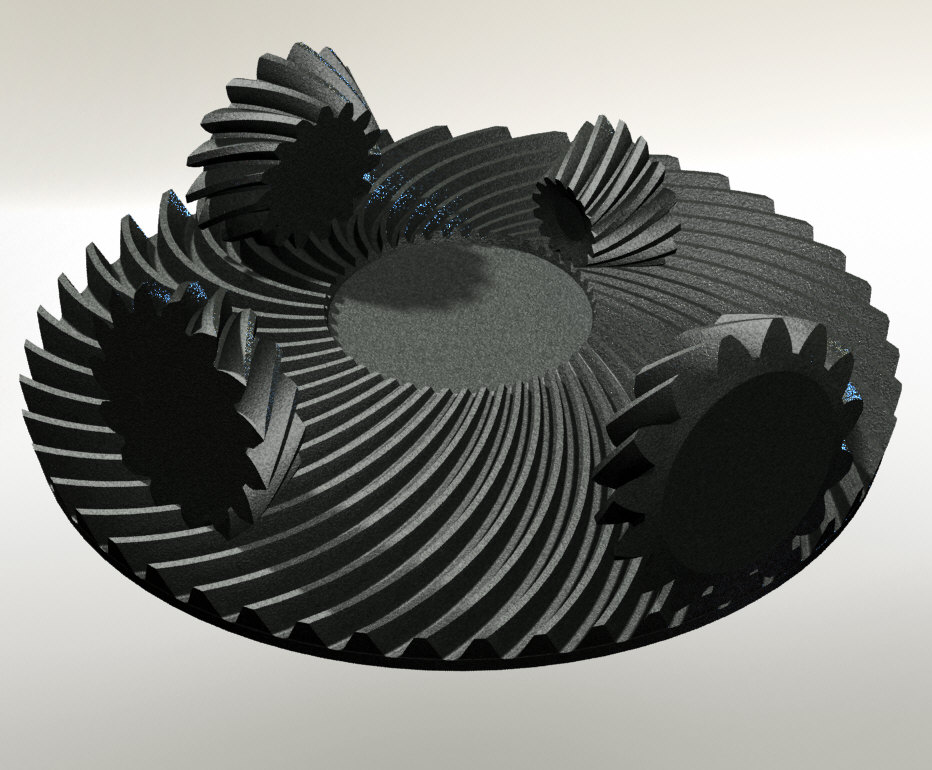

试一下，格里森的:)

woodee

回复 19# freefreemen

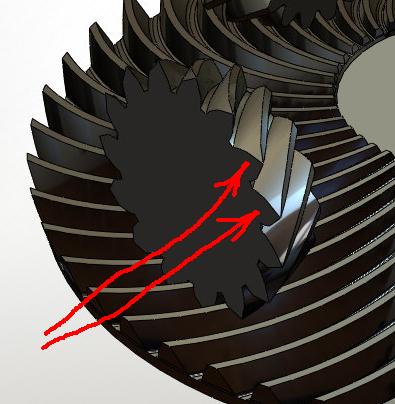

FFM，一个小齿轮的大端齿顶出问题了，改一改。


还有，大轮小端的螺旋角是多少呢？
