为何要搞“等角螺旋锥齿轮”？

woodee

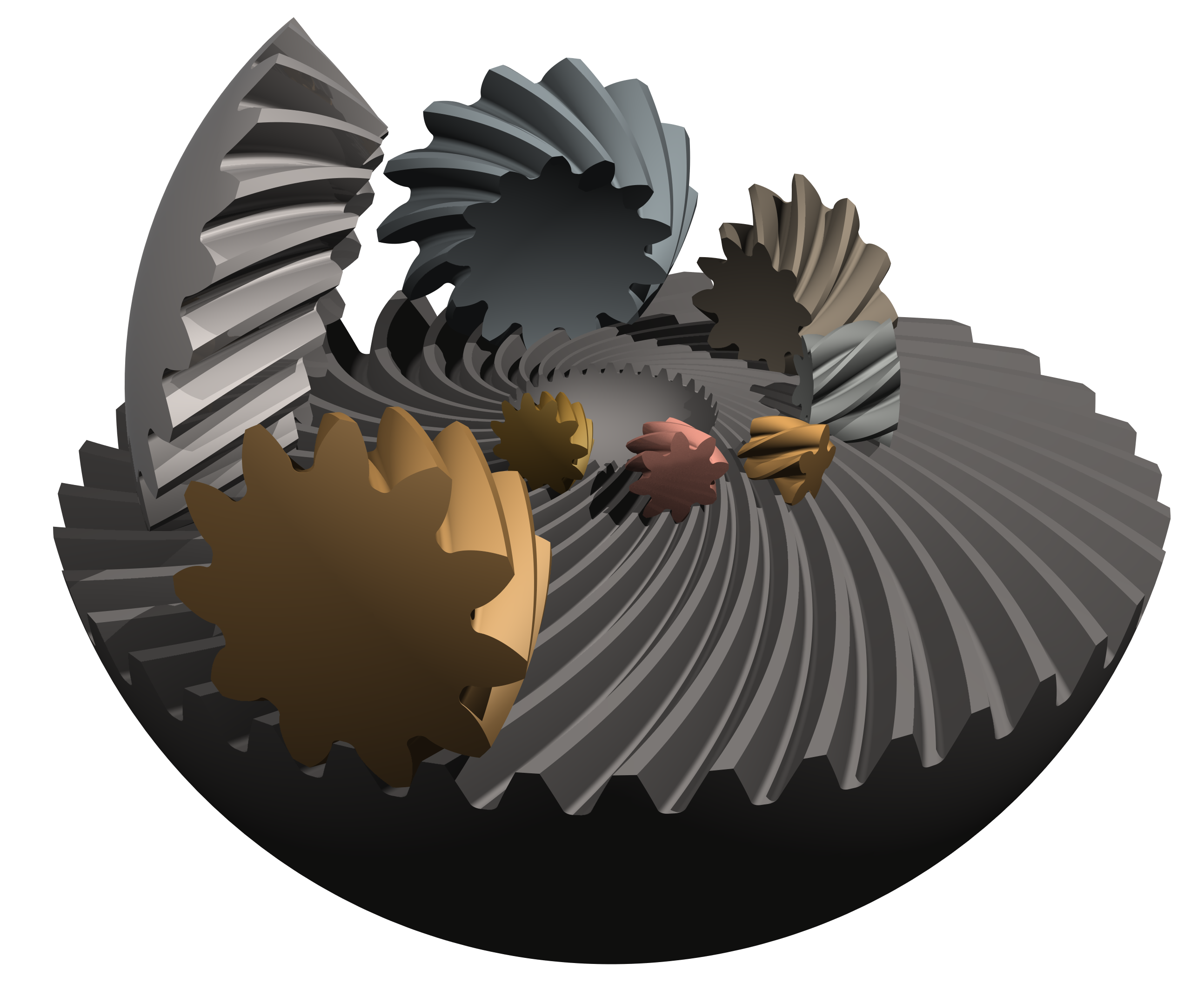

先给一个图片，大家先看看，慢慢讨论：
（点击放大，看得更清楚）

1. 同一个大轮，模数从1~3.5，与不同模数、不同齿数的小轮相啮合，只有等角螺旋锥齿轮才能做到。这对螺旋锥齿轮的锻压、挤压、滚压及矫形的工具设计与制造，非常重要。
2. 等角螺线（对数螺线）是简单的自然螺线，如鹦鹉螺壳曲线：


发育中的卵子:

(当然这是噱头！:) ）

3. 对于圆柱斜齿轮，齿线为阿基米德螺线，最为简单，因为每个轴剖面的齿形都相等。
如果采用其它曲线，也是可行，但计算就复杂多了。
同样，对于螺旋锥齿轮，只有以等角螺线做齿线，各断面上的齿形才呈现按比例缩放的相似形关系。

yxs2005

明白，楼主用心良苦。

马文辉

不明白请楼主给个定义，什么是等角螺旋锥齿轮？楼主给的图示意什么？

吕世祥

woodee版主给的是正交的螺旋锥齿轮，图示说明，齿轮副的螺旋角相等时，背锥面才是处于同一球面，也即说明了螺旋锥齿轮在不同齿宽处的螺旋角是不相等的。

along2004386

等角螺旋是一个非常好的齿轮，但是由于种种原因没有得到推广，我觉得最主要原因还是格里森对行业的影响根深蒂固。希望楼主能够尽早搞出来能够批量生产的产品，当然格里森也有其独特的优势，这都可以在使用过程中从成本和装配方面进行选择，毕竟罗伞不仅仅只用在汽车后桥部分。

freefreemen

好像用不同的模数，格里森制的也能画出来呀:o

woodee

2# yxs2005

哈哈，朋友，俺心存良焉，何苦之有？

woodee

不明白请楼主给个定义，什么是等角螺旋锥齿轮？楼主给的图示意什么？
马文辉 发表于 2009-10-7 21:49


登录/注册后可看大图

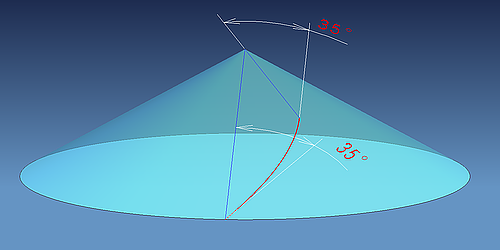

等角螺旋锥齿轮，意指在同一锥面上，齿线的螺旋锥角处处相等。如下图示：

woodee

woodee版主给的是正交的螺旋锥齿轮，图示说明，齿轮副的螺旋角相等时，背锥面才是处于同一球面，也即说明了螺旋锥齿轮在不同齿宽处的螺旋角是不相等的。
吕世祥 发表于 2009-10-8 08:51


登录/注册后可看大图

世祥你好！
图片中，有正交的，也有不正交的。
同一个大轮，模数从1~3.5，与不同模数、不同齿数的小轮相啮合，只有等角螺旋锥齿轮才能做到。这对螺旋锥齿轮的锻压、挤压、滚压及矫形，非常重要。

woodee

5# along2004386

along2004386你好！
我不懂具体加工，请教一下， Free-Form机，是否能加工任意曲面的螺旋锥齿轮齿面？
