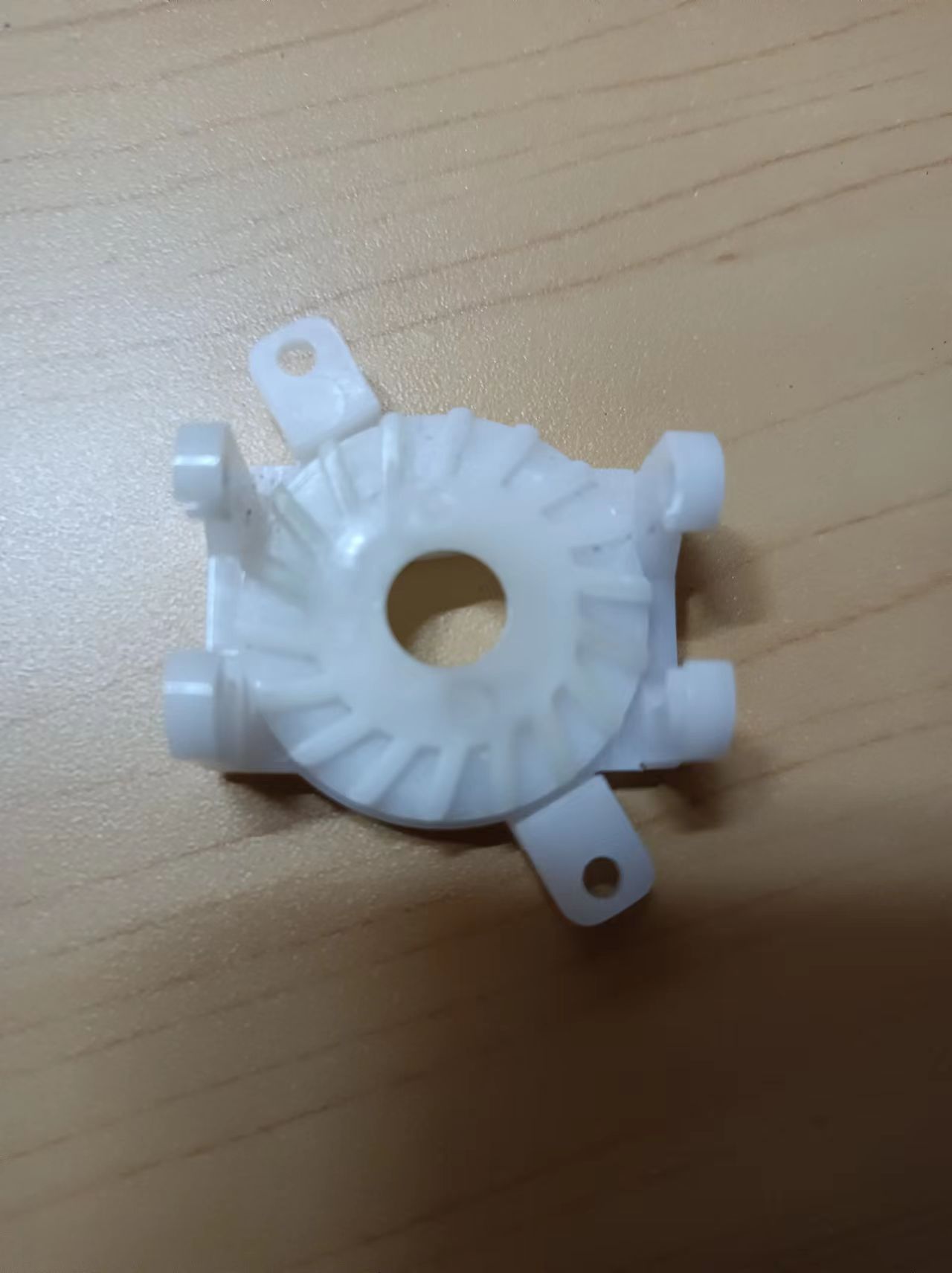

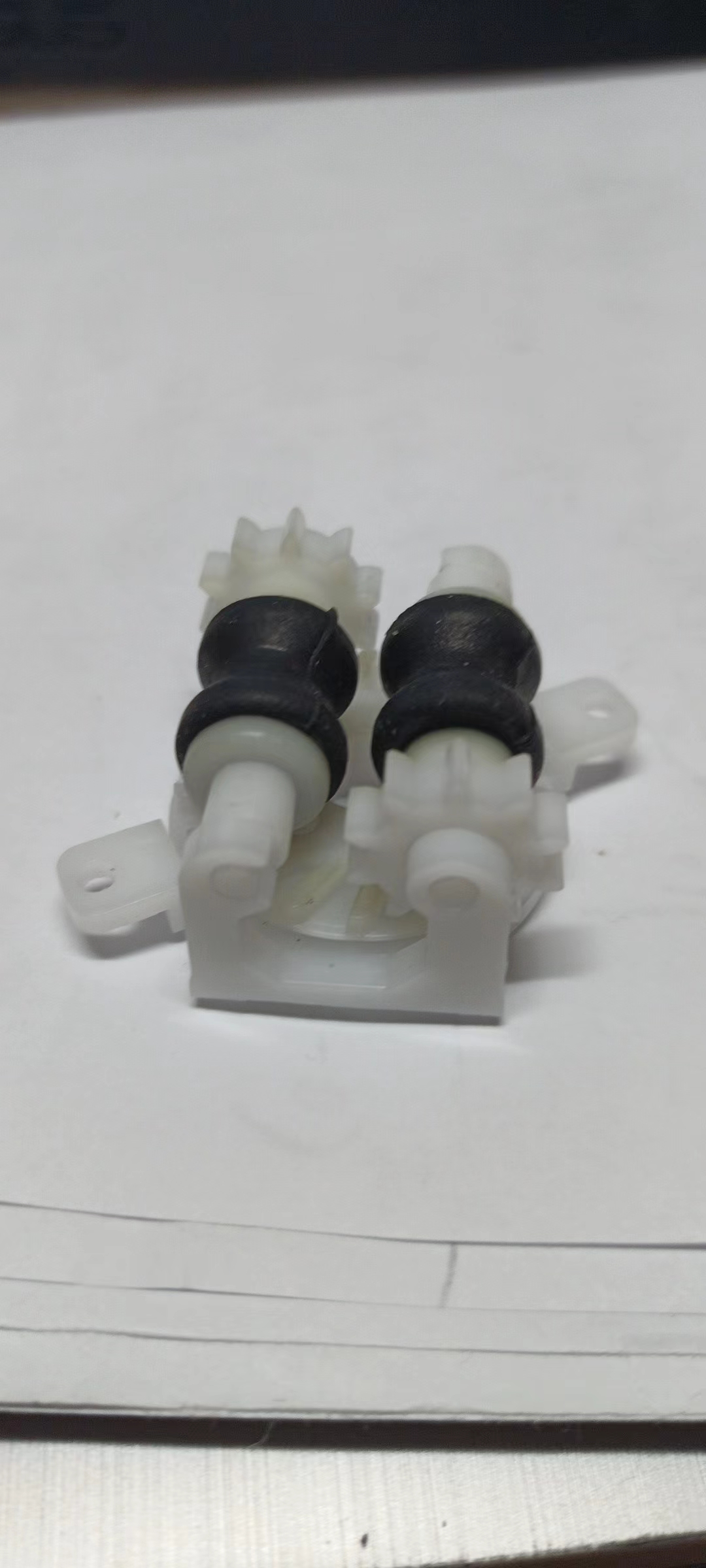

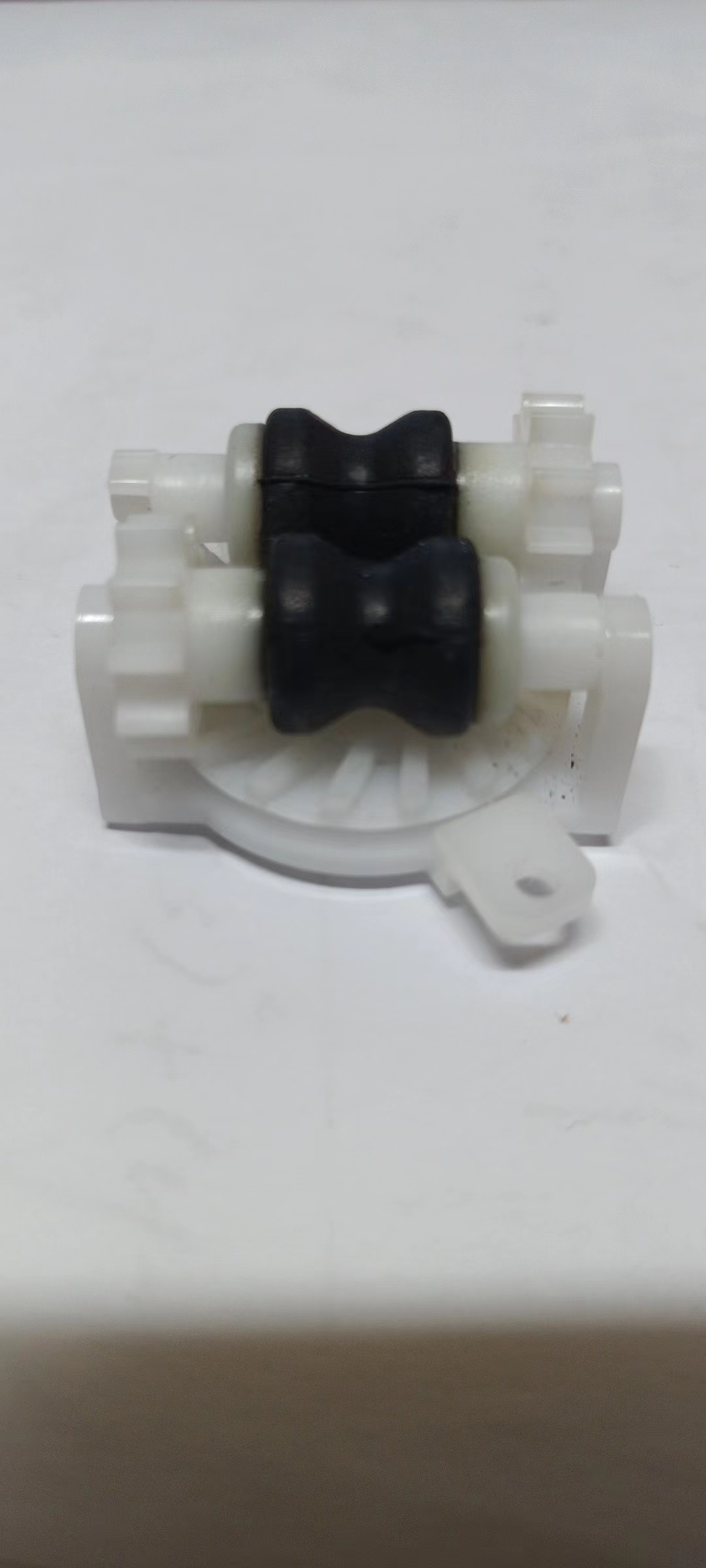

斜齿面齿轮实物照片

马道868

马道868 发表于 2022-5-5 00:09
你好，要是知道传动比和模数，输入转速。这种斜齿面齿轮怎么计算外形参数呢。

就是这种的，我找了好久都没有找到这种面齿轮的外形设计是要怎么样计算，是按照金属的端面齿轮来计算外形参数这些吗？还是说直接设定外形参数进行强度校核，通过就可以了？可以指点一二吗？

13640236732

厉害厉害

woodee

马道868 发表于 2022-5-5 00:13
就是这种的，我找了好久都没有找到这种面齿轮的外形设计是要怎么样计算，是按照金属的端面齿轮来计算 ...

你这个属于，直齿轮偏置面轮。

许多面齿轮的设计者，首先遇到的问题，就是外径是多少？
一般有两个原则，一是齿顶变尖的限制，二是压力角变大的限制。
这个大多都很复杂，得经计算，画出来再进行剪切而成。
直齿轮偏置面轮，很少见到，只见过一个瑞士机床厂，有这种零件的样本图片。
所以，很难找到人，能给你简单明了的回复。

woodee

马道868 发表于 2022-5-5 00:13
就是这种的，我找了好久都没有找到这种面齿轮的外形设计是要怎么样计算，是按照金属的端面齿轮来计算 ...


登录/注册后可看大图



http://www.gearbbs.com/forum.php?mod=viewthread&tid=69758&fromuid=8766
五楼。

13640236732

woodee 发表于 2022-5-5 17:03
你这个属于，直齿轮偏置面轮。

许多面齿轮的设计者，首先遇到的问题，就是外径是多少？

直齿轮偏置面轮，这个有挑战，好想试试看。不知道范成法做出来会是怎么样？

wyf588555

受益匪浅啊，多谢楼主。

fujunmaoheart

woodee 发表于 2013-5-12 19:33
不客气！
1. 您指的靠里端的斜面两侧都有，那就是齿根过渡曲面，不过因为不对称，一边的大，一边的小：
...

你好，你的3D做的很好，请教一下是用包络的方法还是齿面方程解析的方法得到得呢？我用齿面方程解析得方法求出来得曲线不全啊！不知道怎么回事？

michaelyang

厉害呀，这个可以推广

chuandong-chuan

楼主对各种齿轮知识理解深刻

liufanboy

学习了
