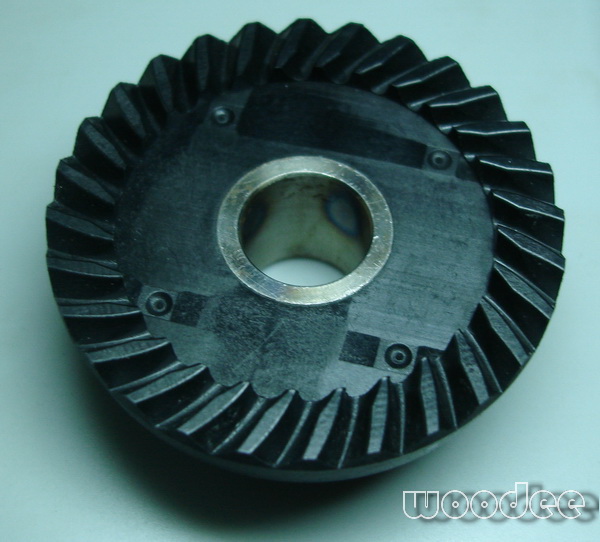

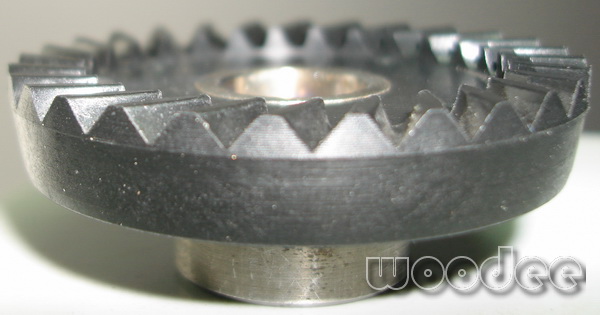

斜齿面齿轮实物照片

woodee · 发表于 2013-5-11 10:54

您需要登录才可以下载或查看，没有账号？注册

x

mrmrw · 发表于 2013-5-11 12:00

直齿平面齿轮可以和直齿轮啮合，那这个斜齿平面齿轮是否能与渐开线斜齿轮啮合那？
如果是，斜齿轮的齿向是螺旋线，而其配对的斜齿面齿轮的齿向是啥线？

sdwcx1971 · 发表于 2013-5-11 13:14

看图片是精锻的，一次成型，还是整形了，冷锻、还是热锻。外形尺寸有多大啊

zhangjun · 发表于 2013-5-11 15:02

是粉末冶金的吗？

woodee · 发表于 2013-5-11 17:40

mrmrw 发表于 2013-5-11 12:00

登录/注册后可看大图

直齿平面齿轮可以和直齿轮啮合，那这个斜齿平面齿轮是否能与渐开线斜齿轮啮合那？
如果是，斜齿轮的齿向是 ...

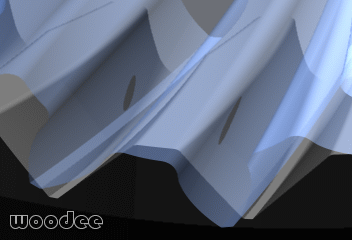

就是与渐开线斜齿轮范成出来的（工具轮与斜齿轮齿数有所不同而已），且啮合得很好：

面齿轮齿线，近似于摆线吧？

woodee · 发表于 2013-5-11 17:44

sdwcx1971 发表于 2013-5-11 13:14

登录/注册后可看大图

看图片是精锻的，一次成型，还是整形了，冷锻、还是热锻。外形尺寸有多大啊

塑胶齿轮，Nylon+fiber。

woodee · 发表于 2013-5-11 17:46

zhangjun 发表于 2013-5-11 15:02

登录/注册后可看大图

是粉末冶金的吗？

不是粉末冶金，是塑胶Nylon+fiber。

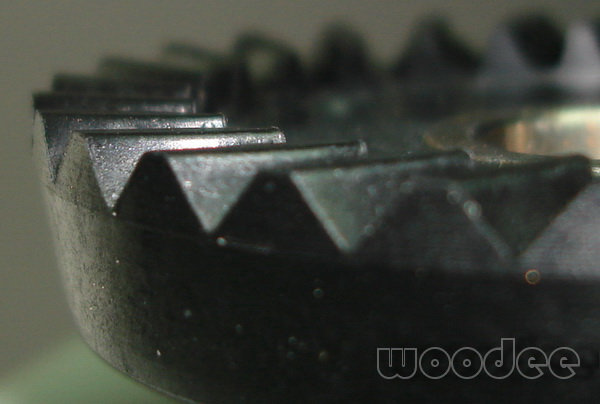

第三张打了闪光灯，于是看起来有金属色彩。
粉末冶金也是可以做的。

Hypoid007 · 发表于 2013-5-12 05:29

动画作的不错。请教几个问题
1，为什么一面有两个斜面？另一边没有，还是角度小看不出来？
2，如果模拟另一侧的接触，会如何？
3，“渐开线斜齿轮范成出来“的，那应该是面齿轮。但看着照片确不是，能解释一下为什么？

woodee · 发表于 2013-5-12 19:33

Hypoid007 发表于 2013-5-12 05:29

登录/注册后可看大图

动画作的不错。请教几个问题
1，为什么一面有两个斜面？另一边没有，还是角度小看不出来？
2，如果模拟另 ...

不客气！

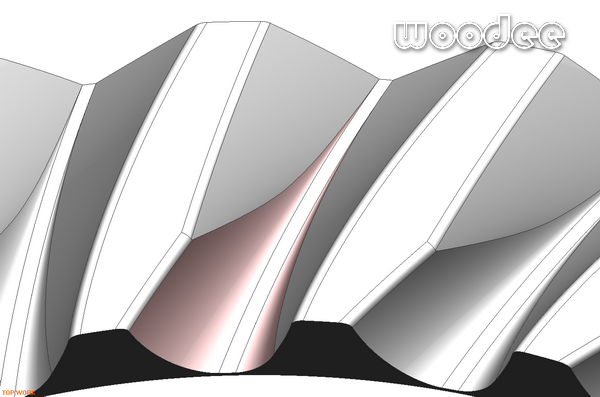

1. 您指的靠里端的斜面两侧都有，那就是齿根过渡曲面，不过因为不对称，一边的大，一边的小：

粉色面就是过渡曲面。因面齿轮凸面是主工作面，所以参数选择以此为准，于是造成凹面保留过渡曲面过多。

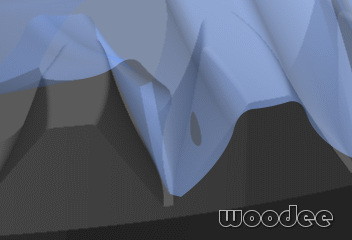

2. 大轮凹面也能很好接触，不过接触区域较小，与凸面比，效果要差不少：

3. 因为主要为展示面齿轮，所以圆柱斜齿轮没拍照。斜齿轮之面齿轮就这样，只是此例中考虑金属比塑胶强度大很多，所以放大了塑胶面齿轮齿厚而相应减小了金属斜齿轮齿厚：

mrmrw · 发表于 2013-5-13 08:25

woodee又拓展了塑料齿轮的应用范围了！
此种设计，面齿轮采用塑料的，小齿轮采用金属的，成本将下降很多！
值得提倡！
