ZA型蜗杆相配的精密蜗轮建模及啮合

annan · 发表于 2013-4-21 23:16

你的模型我电脑没有UG软件无法看，但从你贴的图片最开始的几个图片上看，齿顶部分相邻齿齿面是相交的，齿面有一部分是很尖的。个人感觉不是很对。你可以看看我的图片。
https://www.gearbbs.com/forum.php ... 82&page=1#pid481189

hyfjy · 发表于 2013-5-9 20:25

先传一份我做过的图上来，有TSL型蜗杆的精密模型的。从中看到的是所有的齿面都参与了啮合，真的是不可思义的。

图中的一个插图就是我作的蜗轮与TSL蜗杆啮合模型的印痕。

hyfjy · 发表于 2013-5-14 19:54

看到网上曾有贴子说，二次包络蜗杆也能与斜齿轮啮合，真是有点奇怪，二次包络蜗杆副的目的是为了进一步改善啮合状态。如果是一个低精度的啮合副，可以直接用ZA型蜗杆就得了，真有捧着金饭碗去要饭的么？

补充内容 (2020-8-24 23:10):
时间跨度有点大，但知识总是在时间的过程中，会要更新，这个看法有点问题，实际上，只有当我亲眼看到双包络蜗杆可以与普通斜齿轮正常啮合，且在蜗杆的有效齿形上，同时在所有的接触齿面上都有连续线啮合，才知道....

补充内容 (2020-8-24 23:11):
结论，双包络蜗杆可以与普通圆柱斜齿轮正常啮合，得到高重合度的传动副。

hyfjy · 发表于 2013-5-18 17:18

annan 发表于 2013-4-21 23:16

登录/注册后可看大图

你的模型我电脑没有UG软件无法看，但从你贴的图片最开始的几个图片上看，齿顶部分相邻齿齿面是相交的，齿面 ...

当用刀具进行展成过程中，所有对刀具干涉的部分都要被切去，这才是展成法原理。你的图为何不能把啮合图也放上来，看看有无干涉，有干涉就不是精密建模吧，来点真的才好。试想如果真是用刀具加工出来的蜗轮有相邻齿面相交了，你不承认那是符合啮合原理的么？

annan · 发表于 2013-5-20 13:02

本帖最后由 annan 于 2013-5-20 13:06 编辑

感觉你很自信，我觉得你应该先检讨一下，别人的意见是不是正确。你出来摆擂台，别人质疑你，你要拿出令人信服的东西来证明你是正确的，而不是让别人去证明什么。

hyfjy · 发表于 2013-5-20 20:41

annan 发表于 2013-5-20 13:02

登录/注册后可看大图

感觉你很自信，我觉得你应该先检讨一下，别人的意见是不是正确。你出来摆擂台，别人质疑你，你要拿出令人信 ...

看看我做的蜗轮在啮合时的平稳啮合印痕就能说明吧
蜗轮的模型实再是太大了，无法传上来的，曾经只传了个阿基米德型的单头蜗杆相配的蜗轮模型，可以下载后看一下。
本论坛可以争论，但都应以实际的模型作为依据的吧，这里不是打擂台的地方，是讨论的地方，任何人都可以发表自己的作品，也可以批评别人的作品，但都应以模型作为依据，放上你的模型，我可以证明你的行或不行，也可以指出改进的方向，如果连自己作的模型也不放上来，就真的没有争论的必要了。谢谢关注。
本篇举例有单头阿基米德蜗杆副，三头渐开线蜗杆副，单头轴向圆弧蜗杆副，轴向直廓双包络蜗杆副这几种配偶件的模型及啮合，有兴趣的朋友可以讨论，也可以发出自己不同风格的模型，这才是正确的讨论方法。

annan · 发表于 2013-5-21 09:24

本帖最后由 annan 于 2013-5-21 09:27 编辑

你的平衡啮合印痕就能说明问题，呵呵。我觉得很难说服我，你的模型没有问题。问题不是让你来证明我的对与否。我这个设计是给一个客户设计的，不方便上传。讨论问题非要上传模型，这是什么道理呢？

hyfjy · 发表于 2013-6-16 21:48

建议会做蜗轮模型的朋友们能上传自己的作品。谢谢。

jiangssli · 发表于 2013-6-22 11:10

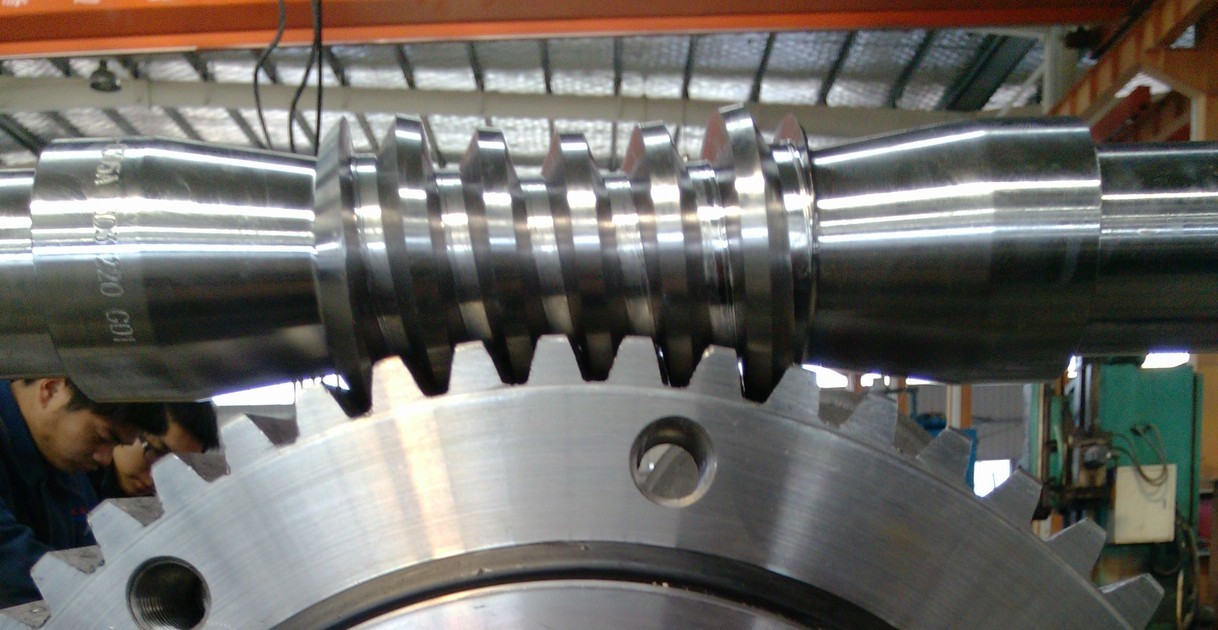

我不会建模,只能发个我做的蜗杆照片吧....

hyfjy · 发表于 2013-6-22 21:23

仔细研究过普通蜗杆相配的蜗轮，当齿数不同时，所有的齿面有可能是完整的，当参数进行改变时，也有可能只得到左右齿面相交的蜗轮，annan 朋友只说了问题的一方面，没有看到当参数不同时也能得到左右齿面相交的蜗轮，实践是检验真理的唯一标准，我想，没有谁应该在事实面前死不认帐的吧
