非圆齿轮的设计和加工（non circlegear design and machining ）

48824305 · 发表于 2011-4-19 11:46

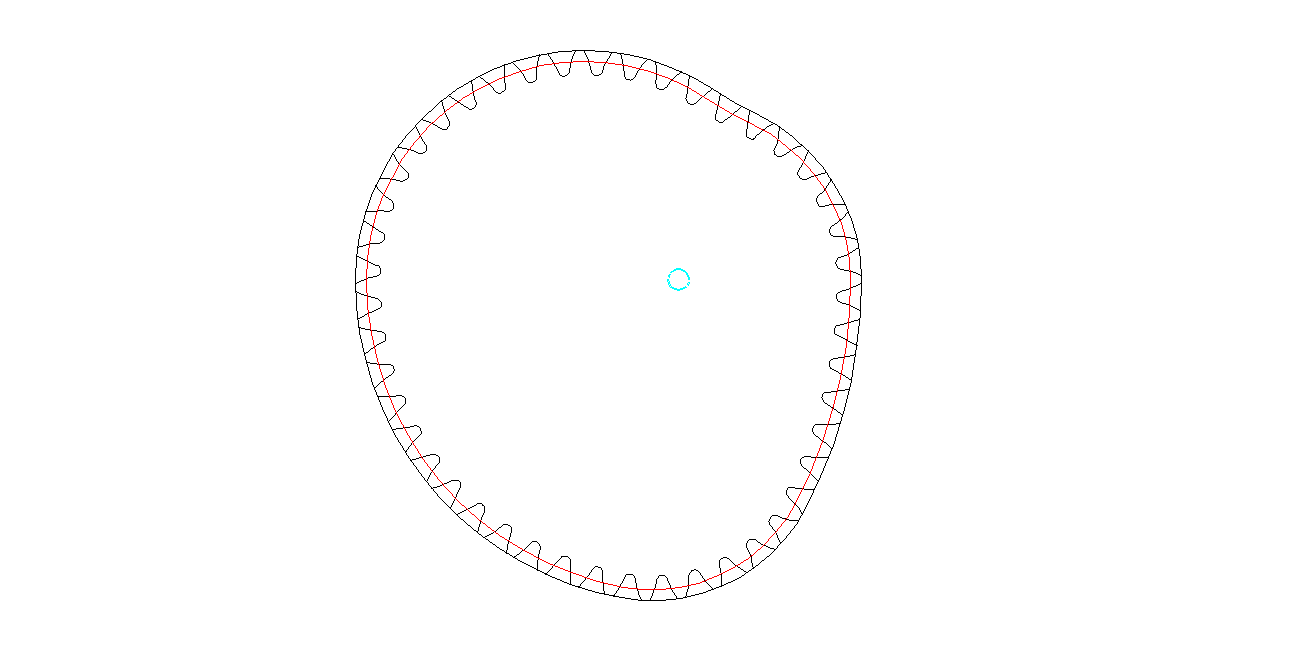

变性椭圆齿轮,非对称

charlie_hsl · 发表于 2011-4-19 14:18

本帖最后由 charlie_hsl 于 2011-4-19 14:25 编辑

jia-jia 的齿轮在插齿时出现如下问题，
“2.插齿加工.
由于非圆齿轮的曲率关系,目前的数控插齿机,不能实现X,Y轴同时联动,
插出的齿形,在曲率大的情况下,会有损伤齿形.”

你有碰到这种情况吗？

以我个人拙见：设计齿轮时，调整参数是可以避免此问题出现的。

48824305 · 发表于 2011-4-19 14:45

把刀做成以上形式,就可解决问题.

charlie_hsl · 发表于 2011-4-19 16:25

若把刀做成以上形式,刀具本身加工难度大大增加，精度也很难控制。

charlie_hsl · 发表于 2011-4-20 11:15

我认为只要设计合理，充分考虑加工因素，普通形状的插齿刀可以加工的。

charlie_hsl · 发表于 2011-4-20 11:17

本帖最后由 charlie_hsl 于 2011-4-25 23:10 编辑

另外异型圆的插刀，怎么修磨，怎么调机，这些都成问题。

charlie_hsl · 发表于 2011-4-25 23:18

不知道jia-jia 有没有解决如下的问题？

“2.插齿加工.
由于非圆齿轮的曲率关系,目前的数控插齿机,不能实现X,Y轴同时联动,
插出的齿形,在曲率大的情况下,会有损伤齿形.”

bjfzwirecut · 发表于 2011-4-29 18:40

静观高手过招:P

fanwenlu0505 · 发表于 2011-5-1 09:10

我想问问各位，椭圆齿轮在ProE中的建模方法~~！

渊利 · 发表于 2011-5-2 23:49

楼主可以实现椭圆齿轮的运动仿真吗？
