17个的内齿魔术2.5 你帮我核算一下插齿刀是内齿圈

齿数20 压力角20 模数2.5 齿根圆50 齿顶圆47.5

刀疤五 · 发表于 2013-3-29 20:37

本帖最后由刀疤五于 2013-3-29 20:41 编辑

chong20001124 发表于 2013-3-28 15:52

登录/注册后可看大图

齿数39，模数1.8，压力角20度，大径72.1，小径68（0/-0.10）变位系数：-0.08，公法线跨5齿：24.8(0/-0.07)， ...

见下图

chong20001124 · 发表于 2013-4-12 10:36

zzhong42 · 发表于 2013-5-14 09:42

人字齿能不能算？？

longyaner521 · 发表于 2013-5-24 20:32

本帖最后由 longyaner521 于 2013-5-24 20:34 编辑

刀疤五发表于 2013-3-29 20:37

登录/注册后可看大图

chong20001124 发表于 2013-3-28 15:52
齿数39，模数1.8，压力角20度，大径72.1，小径68（0/-0.10）变位系 ...

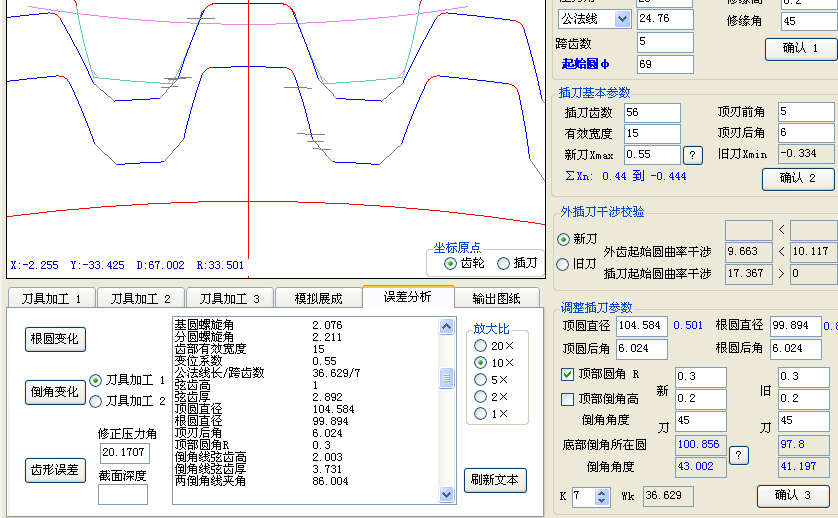

有几个参数不明白”
1、新刀变位系数后面带?的按钮是干什么用的
2、∑xn 0.44到-0.444 是什么参数啊？
3、“顶刃后角”和“顶圆后角”有什么区别？两个值不一样。

4、“底部倒角所在圆”是指的倒角斜线的上面的点还是下面的点，或者是中间的点？
5、“底部倒角所在圆”后面带“?”的按钮是干什么用的啊？

syp24738839 · 发表于 2013-5-24 21:02

没有分享呀？很想使用。楼主，分享一下吧。

pilchart · 发表于 2013-5-27 12:28

哥能否发该软件给我学习一下？谢谢！xuzhihui_2004@163.com。

刀疤五 · 发表于 2013-7-25 00:38

pilchart 发表于 2013-5-27 12:28

登录/注册后可看大图

哥能否发该软件给我学习一下？谢谢！。

软件在升级,近期将发布.

jj8210 · 发表于 2013-7-25 07:13

期待中

刀疤五 · 发表于 2013-7-31 10:29

本帖最后由刀疤五于 2013-7-31 22:08 编辑

插刀程序增加的插刀修形.碰到了问题.
1.新刀,旧刀,中截面修形位置不一样.理论上可分别计算出
2.如何加工出插刀?现在还没有验证.
