SH3---插齿刀参数计算(模拟,校验,加工,误差,图纸,功能齐全)

ppspps · 发表于 2013-1-14 22:08

提示: 该帖被管理员或版主屏蔽

马文辉 · 发表于 2013-3-9 22:18

我有个内齿工件想试试参数：齿数24、模数2.1506、压力角39.9584、基圆直径39.56304、分度圆直径51.6128、小径49.0728、大径53.975、测量棒直径4.76、M值42.24、最大圆角0.5。不知楼主可以算出？

刀疤五 · 发表于 2013-3-9 23:16

本帖最后由刀疤五于 2013-3-9 23:27 编辑

马文辉发表于 2013-3-9 22:18

登录/注册后可看大图

我有个内齿工件想试试参数：齿数24、模数2.1506、压力角39.9584、基圆直径39.56304、分度圆直径51.6128、 ...

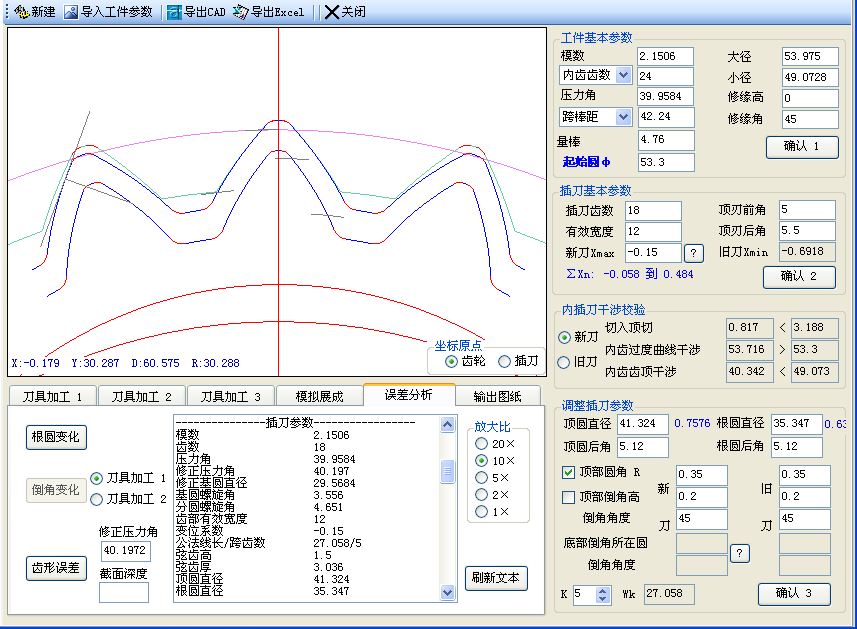

设计，也制作插齿刀.

马文辉 · 发表于 2013-3-10 12:15

提示: 该帖被管理员或版主屏蔽

刀疤五 · 发表于 2013-3-10 13:16

马文辉发表于 2013-3-10 12:15

登录/注册后可看大图

楼主如果是锥度花键可以根据软件设计出插齿刀吗？如果订做插齿刀需要多长时间能够拿到？可以加上我的qq吗 ...

工件是锥度花键,插刀也是同样设计的,只是要分两次输入数据,分别校验工件花键的大端,小端.此插刀为3#的锥柄插刀,交货期为6-30天.QQ已加.

刀疤五 · 发表于 2013-3-19 10:25

ppspps 发表于 2013-1-14 22:08

登录/注册后可看大图

是好软件，发一个我吗？谢谢[email]cx0527@126.com

程序还在测试完善中,肯定有不少错误,还不敢发布,怕误人工作与学习.
重在参与交流!

ranhlong · 发表于 2013-3-19 18:26

17个的内齿魔术2.5 你帮我核算一下插齿刀是内齿圈

jj8210 · 发表于 2013-3-20 21:58

太牛了！！顶！师傅

chong20001124 · 发表于 2013-3-28 15:52

本帖最后由 chong20001124 于 2013-3-28 15:54 编辑

齿数39，模数1.8，压力角20度，大径72.1，小径68（0/-0.10）变位系数：-0.08，公法线跨5齿：24.8(0/-0.07)，齿顶倒棱0.2x45度，怎么设计呀，可以验算下吗？？？

chong20001124 · 发表于 2013-3-28 15:53

可惜我用不了
