行星齿轮内齿轮算不出来

chenzeshu · 发表于 2012-5-2 13:34

我觉得是测绘不准确，我看原来图纸上标的是径向变位量，太阳轮1.125行星轮1内齿轮3.33也不知道以前的工程师是怎么算的，现在已经加工了内齿轮和太阳轮，现在让配做行星轮，有点头大。

chenzeshu · 发表于 2012-5-2 13:39

zgyan 发表于 2012-4-29 15:48

登录/注册后可看大图

从你测绘的数据绘制。
严格看，这样的设计不够严谨，需要优化。

我想测绘出来的数据尤其是顶圆肯定是不准确的，请问能不能给出最相近又最优的方案数据，你们用的什么软件，我能用吗？谢谢

zgyan · 发表于 2012-5-2 15:09

chenzeshu 发表于 2012-5-2 13:39

登录/注册后可看大图

我想测绘出来的数据尤其是顶圆肯定是不准确的，请问能不能给出最相近又最优的方案数据，你们用的什么软 ...

1、上面qdtruck 已经给出参数了。还不错。
2、用的是版主 niuershiye 牛爷的软件。

chenzeshu · 发表于 2012-5-2 15:26

chenzeshu 发表于 2012-5-2 13:34

登录/注册后可看大图

我觉得是测绘不准确，我看原来图纸上标的是径向变位量，太阳轮1.125行星轮1内齿轮3.33也不知道以前的工程师 ...

改成0.775就可以吗我看他图纸上算的数据都是高变位的数据与角变位的数据不一样可以吗 ?

chenzeshu · 发表于 2012-5-2 15:29

zgyan 发表于 2012-5-2 15:09

登录/注册后可看大图

1、上面qdtruck 已经给出参数了。还不错。
2、用的是版主 niuershiye 牛爷的软件。

那个参数我也算了可是我看他原来的数据都是高变位得来的配个这样变位的齿轮没问题吧

chenzeshu · 发表于 2012-5-2 15:30

chenzeshu 发表于 2012-5-2 15:29

登录/注册后可看大图

那个参数我也算了可是我看他原来的数据都是高变位得来的配个这样变位的齿轮没问题吧

软件是免费的？还是要钱的？

chenzeshu · 发表于 2012-5-2 15:31

怎么用三维软件做个三维模型看看到底有没有问题

hyfjy · 发表于 2012-5-2 20:30

本帖最后由 hyfjy 于 2012-5-2 21:16 编辑

chenzeshu 发表于 2012-5-2 15:31

登录/注册后可看大图

怎么用三维软件做个三维模型看看到底有没有问题

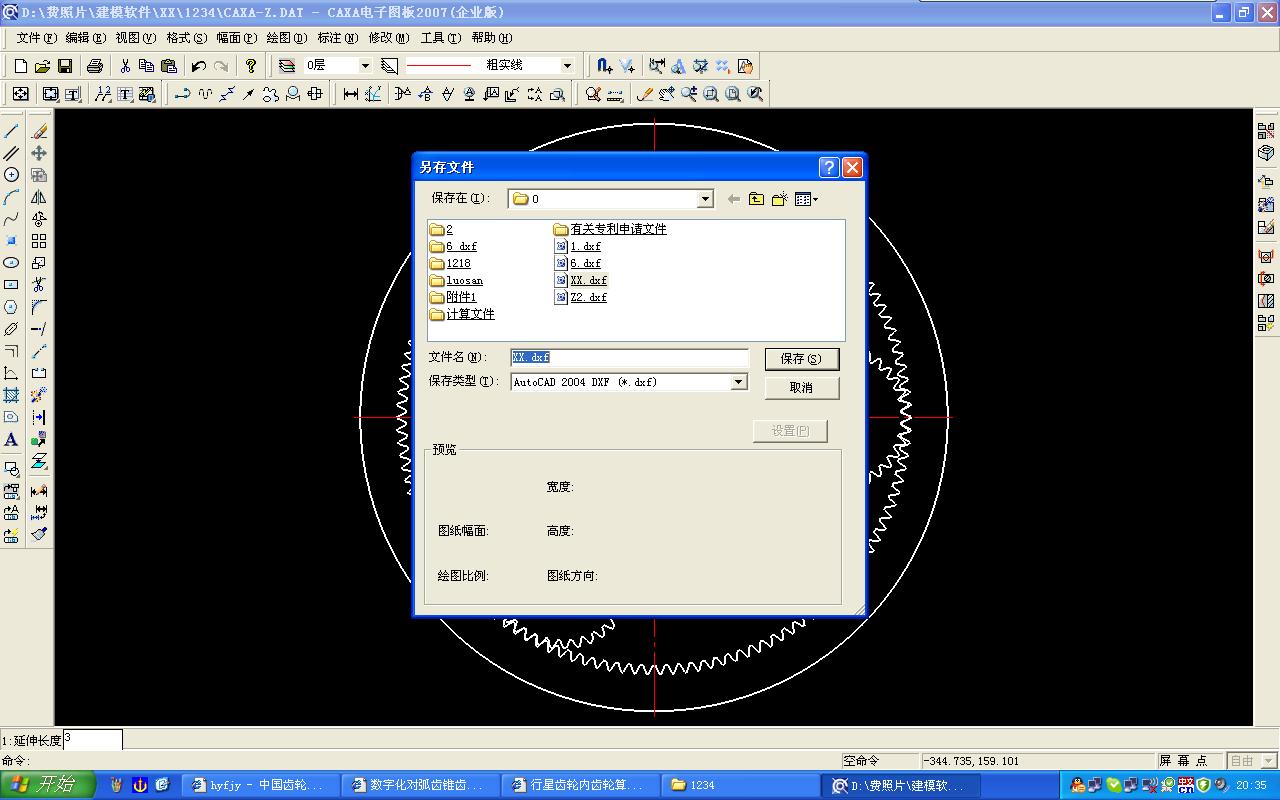

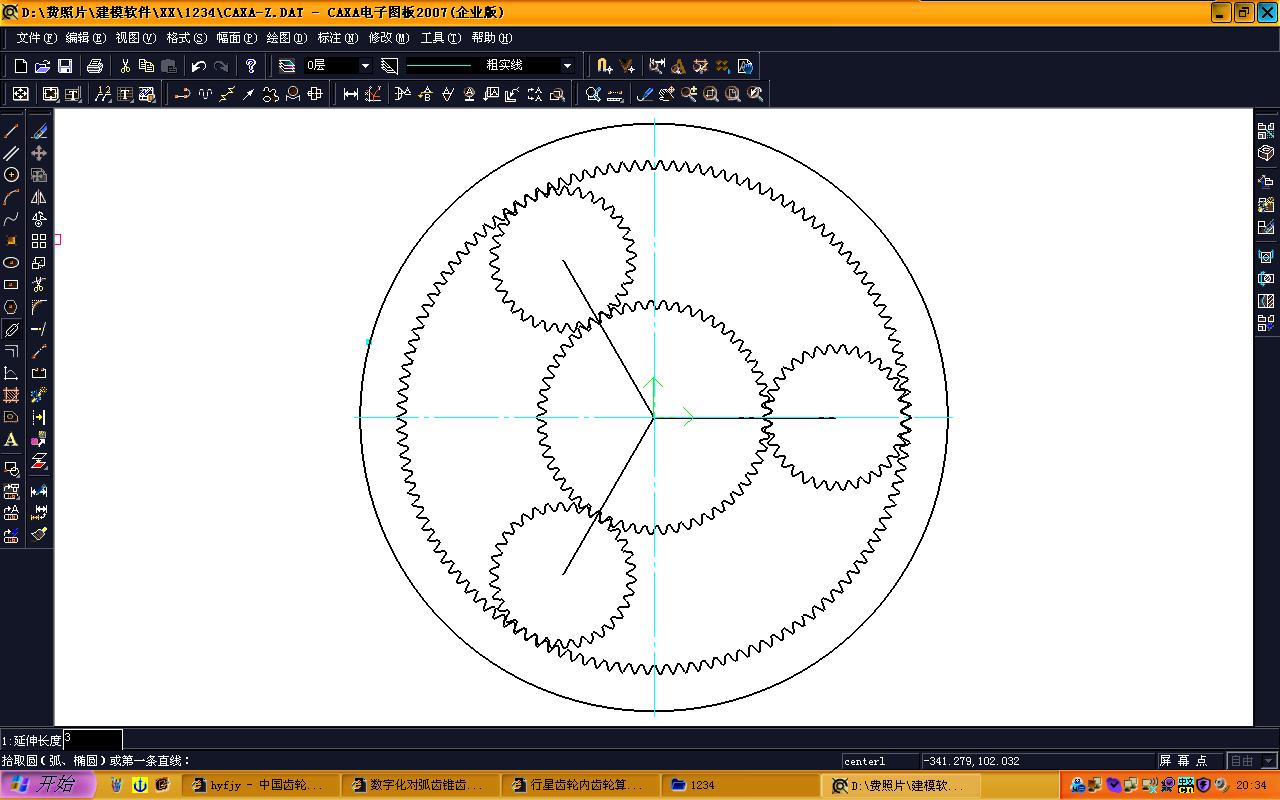

对于直齿轮在计算结束得到二维图后，把二维平面图用dxf格式另存，再用三维软件打开就可以拉伸成三维图了。

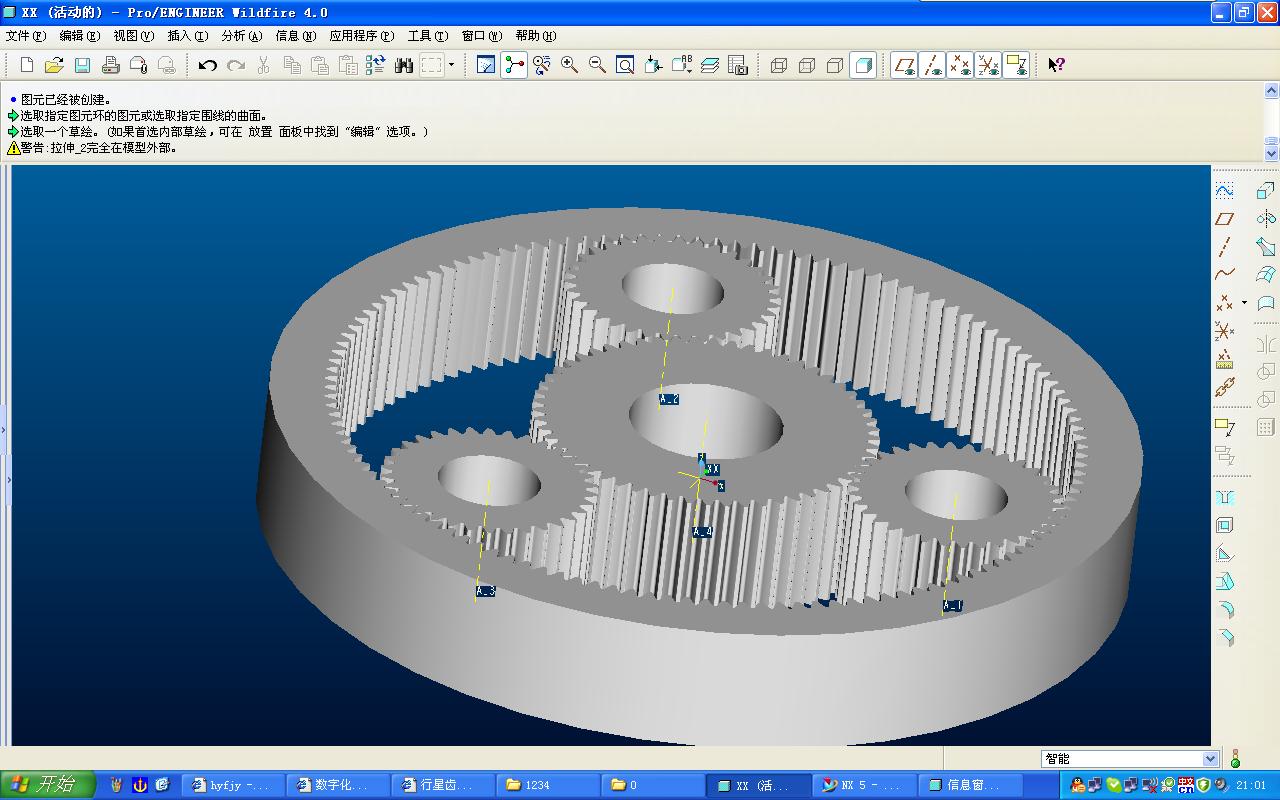

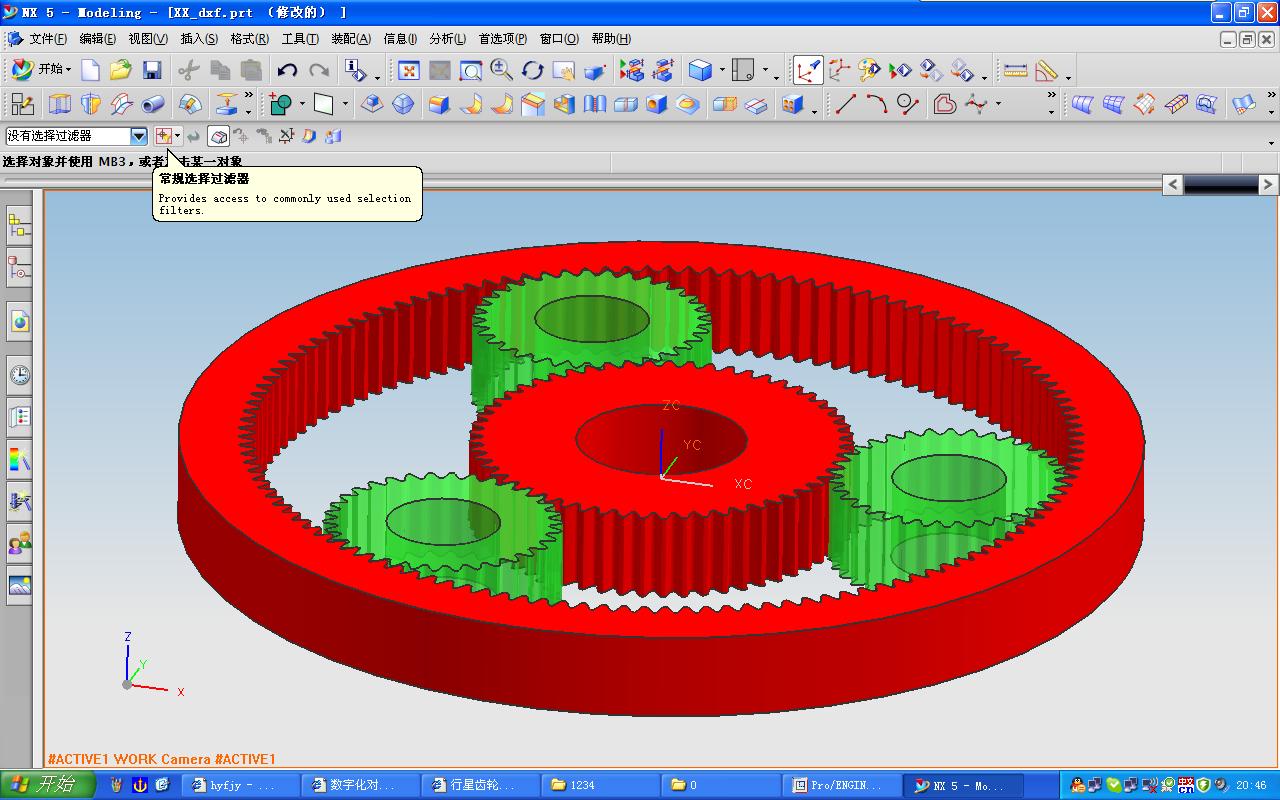

这样就完成了在UG中及PROE中的三维建模。

chenzeshu · 发表于 2012-5-3 08:52

hyfjy 发表于 2012-5-2 20:30

登录/注册后可看大图

对于直齿轮在计算结束得到二维图后，把二维平面图用dxf格式另存，再用三维软件打开就可以拉伸成三维图了 ...

明白了原来这么简单谢谢

chenzeshu · 发表于 2012-5-3 12:26

chenzeshu 发表于 2012-5-3 08:52

登录/注册后可看大图

明白了原来这么简单谢谢

我怎么弄不成呢 ?
