行星齿轮内齿轮算不出来

chenzeshu · 发表于 2012-4-29 09:52

qdtruck 发表于 2012-4-29 09:50

登录/注册后可看大图

105是测绘出来的还是？

测出来的，

chenzeshu · 发表于 2012-4-29 09:53

qdtruck 发表于 2012-4-29 09:50

登录/注册后可看大图

105是测绘出来的还是？

测绘出来的

chenzeshu · 发表于 2012-4-29 09:54

空穴来疯发表于 2012-4-29 07:44

登录/注册后可看大图

同意3楼的观点，最好用公法线这个参数及公式再算算。

测量公法线长度行星轮，31.8（5齿），太阳轮（6齿）39.2，内齿轮没测量

wjl999 · 发表于 2012-4-29 09:56

本帖最后由 wjl999 于 2012-5-7 07:31 编辑

如果是单件；根本不用计算，直接用CAXA绘图就能搞定
1比1绘图要什么数据；直接测量就行。公法线；量棒中心距一次搞定——M值

chenzeshu · 发表于 2012-4-29 10:00

wjl999 发表于 2012-4-29 09:56

登录/注册后可看大图

如果是单件；根本不用计算，直接用CAXA绘图就能搞定
1比1绘图要什么数据；直接测量就行。公法线；量棒中心 ...

caxa绘图准确吗？

chenzeshu · 发表于 2012-4-29 10:00

我用caxa比对，看着还行就是不知道准不？

zgyan · 发表于 2012-4-29 15:13

本帖最后由 zgyan 于 2012-4-29 15:14 编辑

CAXA绘的齿形不准啊，示意还行，直接拿来加工可能会有问题。

zgyan · 发表于 2012-4-29 15:48

本帖最后由 zgyan 于 2012-4-29 15:50 编辑

从你测绘的数据绘制。
严格看，这样的设计不够严谨，需要优化。

hyfjy · 发表于 2012-4-29 20:29

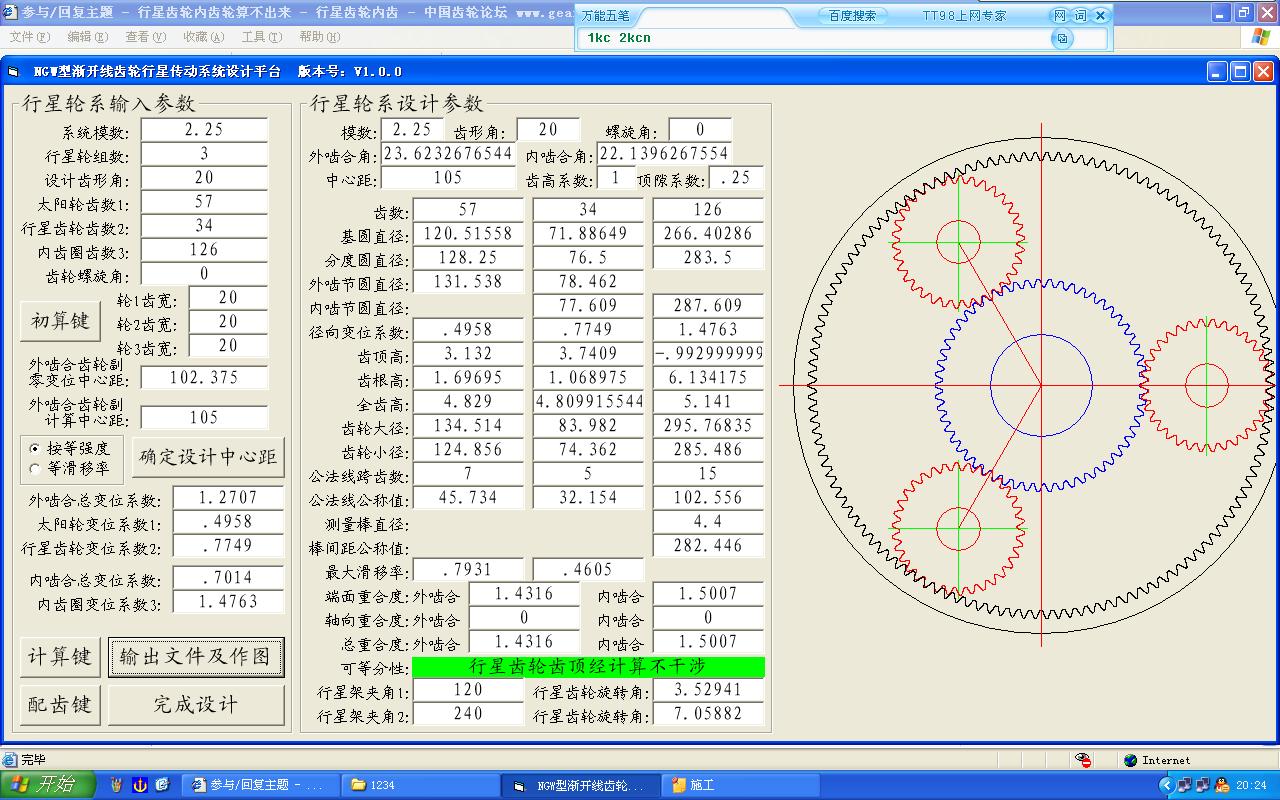

代入数主提供的数据输入软件中计算的图：

软件自动计算给出的数据：

从自动计算的结果看，太阳轮的变位系数稍小点，让行星齿轮有更大的变位系数。带来的结果是内齿轮的变位系数也增大了，超过1的变位系数不是太好。

wjl999 · 发表于 2012-4-30 08:11

CAXA绘图精度0.01；完全可以满足需要
公差和间隙是影响精度的主要原因，绘图时多加注意
