格里森齿轮啮合印痕问题

guo311127

hyfjy 发表于 2011-12-25 20:42


登录/注册后可看大图

打那指那的翻版。

对不起，hyfjy先生，恕我问一句
“打哪指哪的翻版”是什么意思 ？
“好一个忽悠人的办法，无言。”又怎么解释？
是不相信吗？还是怀疑有炒作的成分，需要什么证明真实性吗？

guo311127

如风挽梦 发表于 2011-12-26 00:12


登录/注册后可看大图

帮你们生产的厂家叫什么？

株齿，不过具体的在什么地方，不知道。只是见过产品

guo311127

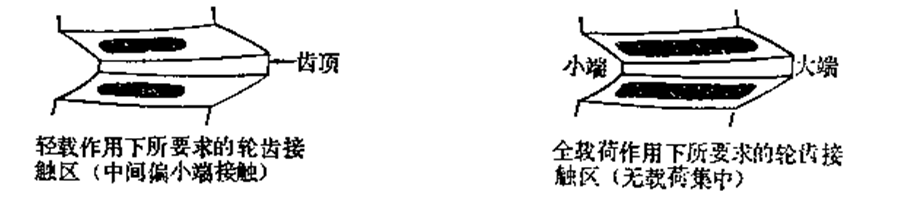

这两张图片是我从格里森齿轮技术资料上弄下来的，实际接触区和图片1上的基本一致，现在就是想要知道这种对角接触区在重载以后，会变成什么样子，应该和图二的样子不一样吧！
哪天拍两张照片请高手过目，帮着看看，谢谢。

图一

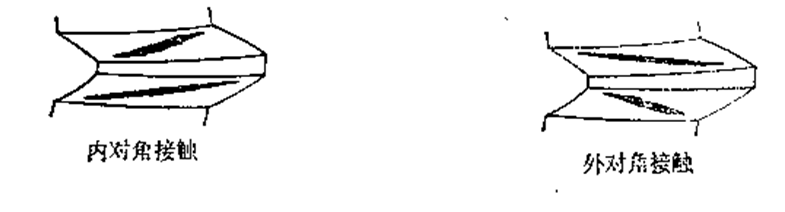

图二

哦，感谢一下该网站，资料就是从这里下载的，学到了不少东西！谢谢！！！更重要的是，资料下载是免费的，再次感谢！

沉默之城

楼主：回复你，对角接触的齿轮是不合格的，所谓对角就是齿轮的凸面在大端那么凹面就一定在小端，也就是凸面和凹面的接触永远是相对的，造成这个原因有很多，刀具的选择，螺旋角的误差，机床调整的误差等等，最好的接触位置是在中间一点，最理想的是凸面中间偏大端，凹面中间偏下端！

guo311127

沉默之城 发表于 2011-12-27 14:13


登录/注册后可看大图

楼主：回复你，对角接触的齿轮是不合格的，所谓对角就是齿轮的凸面在大端那么凹面就一定在小端，也就是凸面 ...

谢谢回复，我也是觉得对角接触不好，加载以后，啮合印痕在齿面上应该向齿顶和大端走，要是本来就在大端，加载以后不是走出去了,成了齿顶接触了！谢谢1

如风挽梦

那你觉得上传的那么多图片中，哪个接触面是最优的呢？而我们厂一直沿用下面2张图片为标准！！！！

Hypoid007

对角有时也是可行的,不要刻舟求剑,在这里看到太多过于绝对化的标准或要求了,其实各个厂家都有自己成功的一套,不是千篇一律的.

xiangchangqing

我见过的也只允许微量的对角接触，精度高的齿轮要求更严格。

guo311127

如风挽梦 发表于 2011-12-28 01:05


登录/注册后可看大图

那你觉得上传的那么多图片中，哪个接触面是最优的呢？而我们厂一直沿用下面2张图片为标准！！！！

你好，感谢回复，我也是认为下面两张图片是标准的，
我对于对角接触的理论暂时还是没有办法接受的。如果有高人能给出合理的解释就更好了。谢谢
哦，今天下午还想齿轮厂家的跟踪服务人员询问了一下，
据说是格里森制式的等高齿，不知道有人听说过吗？说是这种齿轮是双曲线齿轮，求解！！谢谢！！

如风挽梦

guo311127 发表于 2011-12-28 18:39


登录/注册后可看大图

你好，感谢回复，我也是认为下面两张图片是标准的，
我对于对角接触的理论暂时还是没有办法接受的。如果 ...

我也终于了解了下，我们公司的技术部说，可以稍微对角接触，因为这样齿轮工作时候噪音低，还有别的优点，暂时没问那么多······
