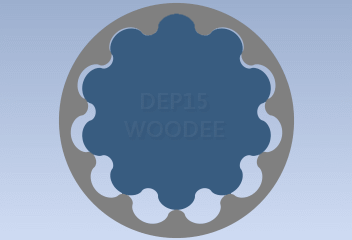

双摆线内啮合转子油泵的最大优点就是很小的困油干扰

woodee

这是由其共轭曲线的性质决定的：

外转子的齿顶、齿根曲线，是节圆的内、外圆摆线
内转子是对应的共轭曲线

pingfanzhifu

应该是内摆线轮转动，外摆线轮摆动。

hyfjy

这种啮合对零件的精度要求比较高，因为同时啮合的地方较多，在做油泵时，除了有活塞作用的那个齿槽与齿廓啮合外，其余所的的齿都有一条线在啮合，也就是封油的性能相当好，但如零件的等分误差较大，就比较容易产生干涉。这种结构的油泵，与外啮合齿轮油泵相比，噪音低，转速区间大是绝对的优势。比较适合中小压力段的油泵。

机小妖

目成老师，交错轴齿轮的节面您能给我说说怎么理解吗，李特文那本书我理解的不大懂

zengxiaodong

hyfjy 发表于 2016-11-17 09:53
这种啮合对零件的精度要求比较高，因为同时啮合的地方较多，在做油泵时，除了有活塞作用的那个齿槽与齿廓啮 ...

这个泵有标准系列化的产品吗？

学科计划

原来都是老司机

吴雨阳

齿轮油泵越来越少了，大家别再这个方向研究了。现在大趋势是叶轮泵。

zengxiaodong

吴雨阳 发表于 2022-1-10 16:53
齿轮油泵越来越少了，大家别再这个方向研究了。现在大趋势是叶轮泵。

叶轮式泵是通过工作叶轮带动液体高速转动，把机械能传递给液体，从而达到输送液体的目的。
叶轮式泵包括：离心式、混流式、轴流式、旋涡式。

这些泵压力不够高呀。

学科计划

zengxiaodong 发表于 2022-1-11 12:18
叶轮式泵是通过工作叶轮带动液体高速转动，把机械能传递给液体，从而达到输送液体的目的。
叶轮式泵包括 ...

他可能说的是叶片泵

zengxiaodong

学科计划 发表于 2022-1-11 13:20
他可能说的是叶片泵

叶片泵是大势所趋吗？这更是扯淡了！
