行星齿轮内孔加工节圆夹具

zhoulei24258

请教各位大侠，我们单位加工的行星齿轮，要求磨内孔。我们现在的工艺是用节圆棒找四爪卡盘的四个点，找正后再磨内孔。
请问有什么齿轮节圆夹具方面的工装吗？

poxiangzi

你们这个是正确的工艺，我也见过所有的齿槽里面都放入一根节圆棒的夹具，跟你的这种是一个意思。但我不知道这种夹具叫什么名字，请知道的补充。

另外还有一种叫做节圆卡具的，是用3个120°均布的楔形卡具分别与3个齿槽的两面齿廓相切，楔形角度可以计算，为e=2*（alpha+（Pi*m-S）/d），式中的字母的含义大家一看就明白，还可以近似写成e=2*（alpha-90°/4）。先贴一张图，图中橙色线之间的夹角就是那个楔形角。

yefei1115

有的时候可以根据齿轮的特点采用磨夹圈，更方便，节省工时。

poxiangzi

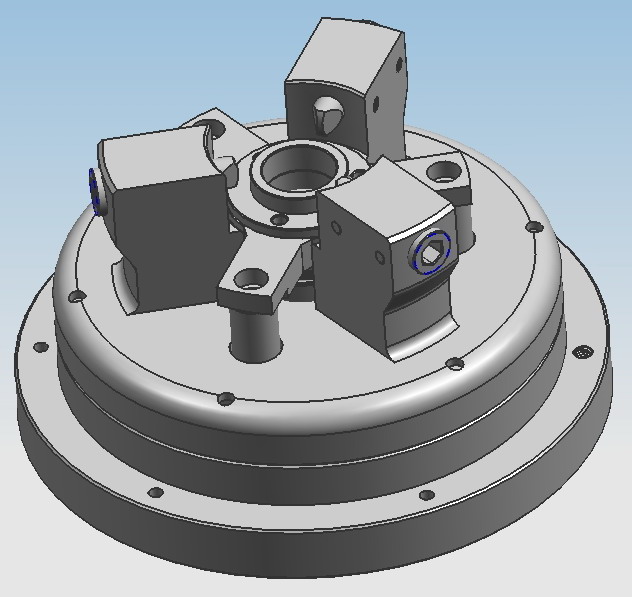

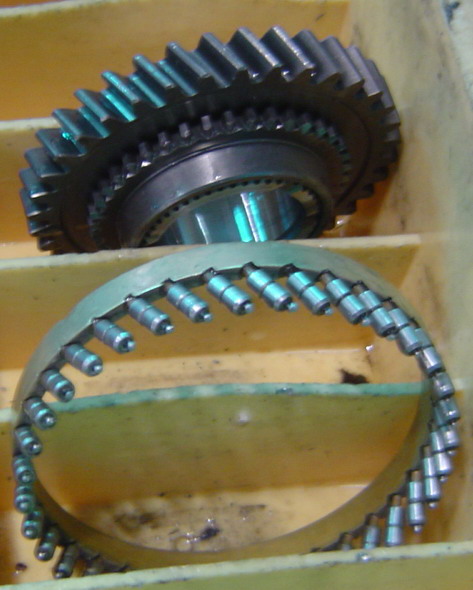

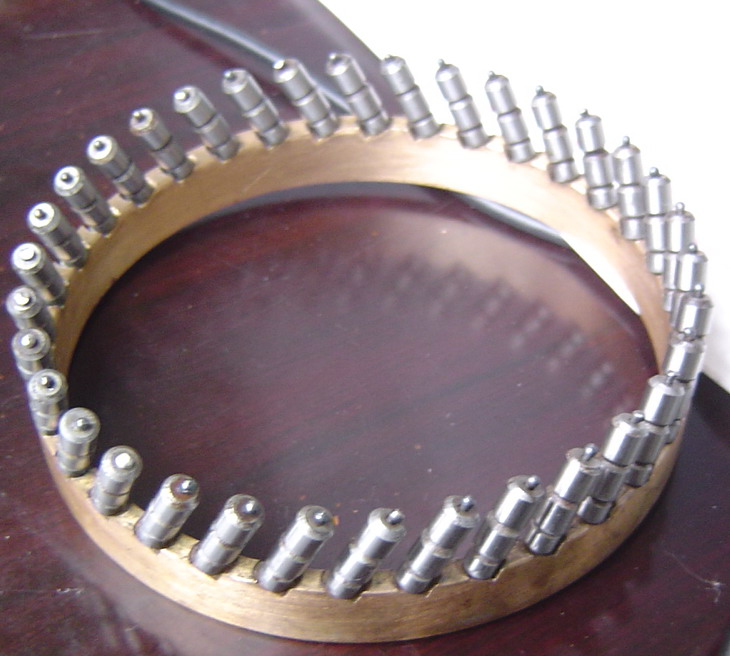

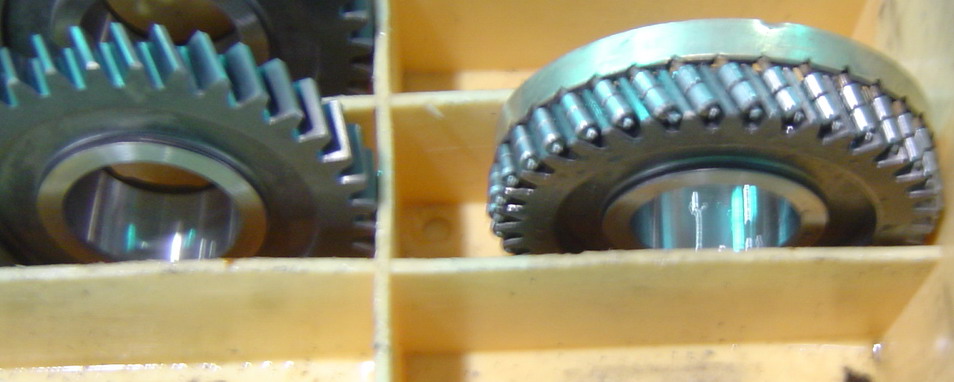

目前看到的节圆卡具有两种，楼主说的是一种，我上面画的图是另外一种，有几张图片，其中前三张是第一种卡具，后一张（UG的截图）是另一种，大家能看到三个120°分度的楔形体，楔形体的角度用上面的公式计算，保证在分度圆处与齿廓相切。

zhoulei24258

感谢楼上的高手提供的资料，很有用。谢谢
我个人认为第一种夹具通用性不是很强，如果说是成批量的话那是非常好的，可我们的产品成批量的不是很多。
我对第二种（就是用UG做的那个）很感兴趣，但还有点不太懂，这种夹具怎么样保证零件的轴向窜动？还有这个夹具是怎么装到磨床上的呢？是用四爪夹住大外圆吗？
麻烦请解释一下，谢谢

poxiangzi

1）与机床连接是使用螺栓紧固，不是夹大外圆。

2）另外3个爪固定的那个圆角很大的圆盘是膜片式的，在机床轴向拉紧的情况下会使得3个卡爪径向收紧、从而压紧支持圆柱齿轮齿廓实现锁紧。

大体上的原理就是这样的，不知道讲清楚了没有？

另外，这种夹具有一个缺陷：因为仅用三齿定位，如果其中一个齿较低、或较高（主要是热处理变形难以控制，用在热前问题则少很多），则精镗孔时就会造成孔相对于齿偏心，最终导致齿圈跳动超差，所以图片中（第一种夹具）使用了全齿定位，大家有使用过这个卡具的请说说看法。谢谢。

zhoulei24258

有点了解，谢谢楼上的讲解。请问方不方便贴一张这个夹具和齿轮配合的图片呢？这样我就能更好的理解。谢谢
另外我想问问您的那个楔形角度计算e=2*（alpha+（Pi*m-S）/d）是怎么推倒的呢？alpha是压力角吗？万分感谢！

poxiangzi

这个推导还是很简单的，有空我写个说明，其实上面第一幅图就是推导过程，alpha是压力角、Pi是圆周率、m是模数、S是分度圆弧齿厚、d是分度圆直径。

图片稍后附上，呵呵。

zhoulei24258

谢谢，期待中！

poxiangzi

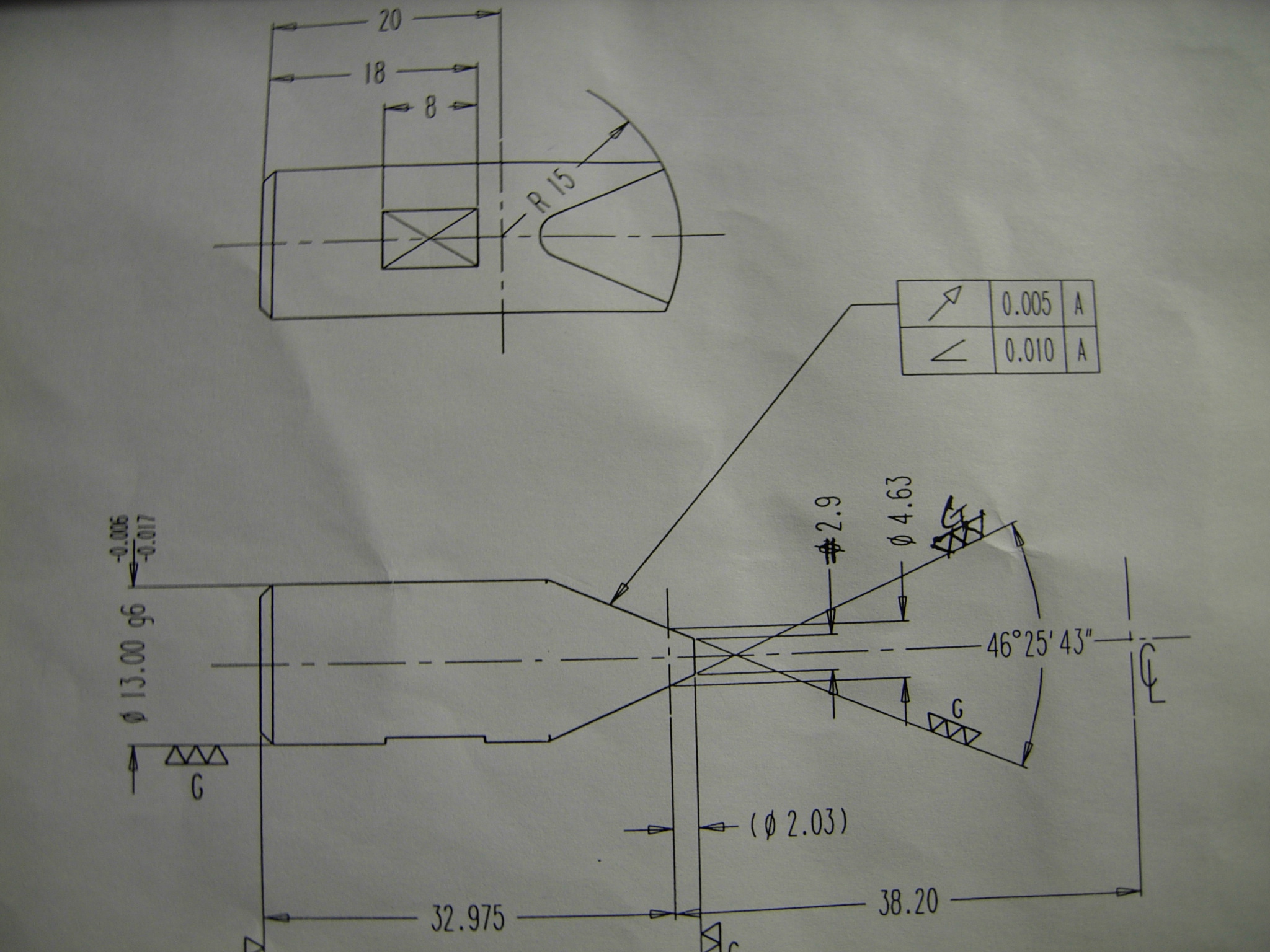

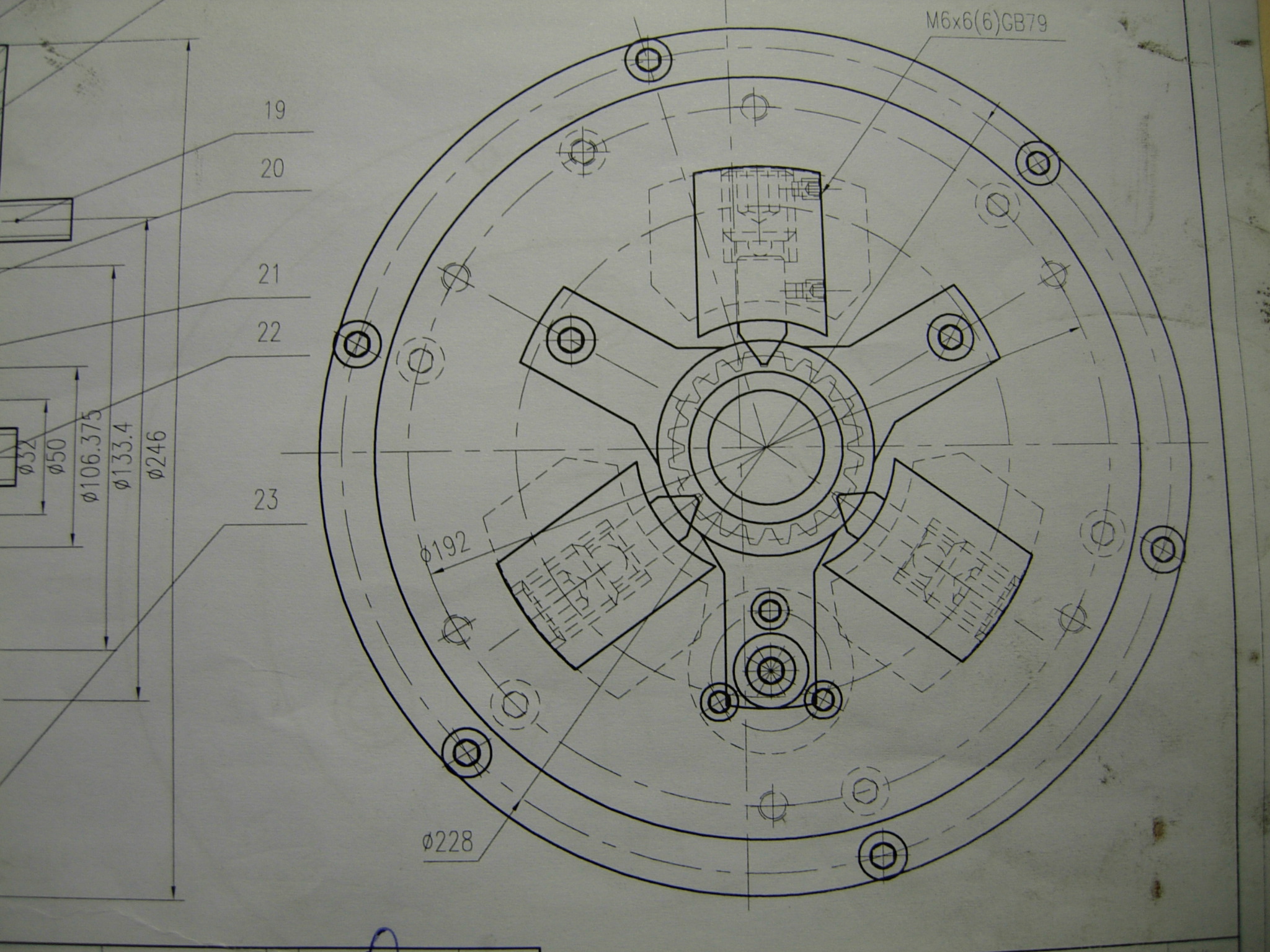

先上几张图片，装配图、楔形定位销工程图。对照上面的UG图片能看明白吧？机床的轴向拉紧方向是向右。呵呵。
