认识此物者封为"牛人"

dengliqun_boy · 发表于 2008-12-1 15:57

您需要登录才可以下载或查看，没有账号？注册

x

日子过来的东东从来没有见过~~国内的厂家都没有能做的! 憾事~~

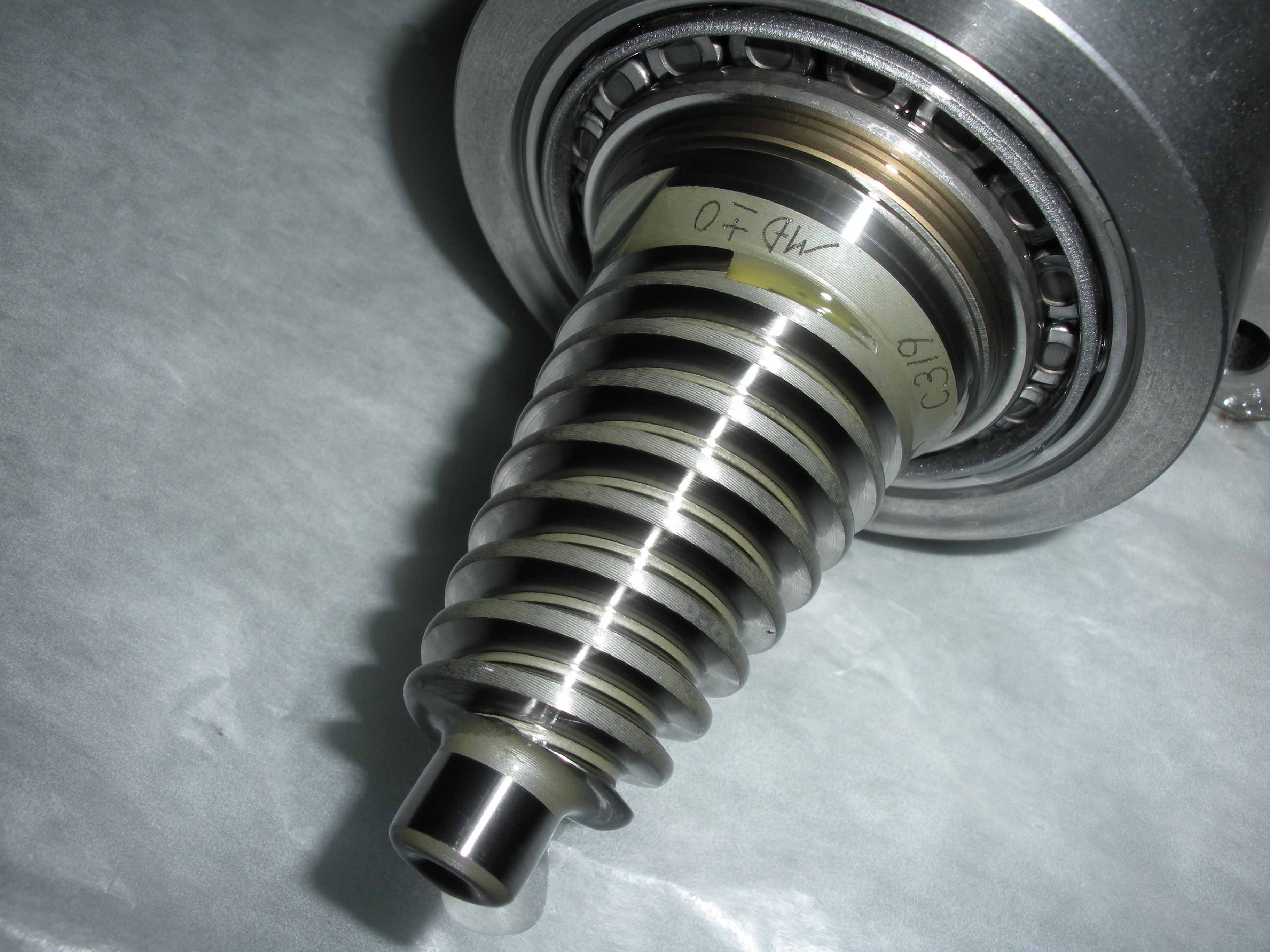

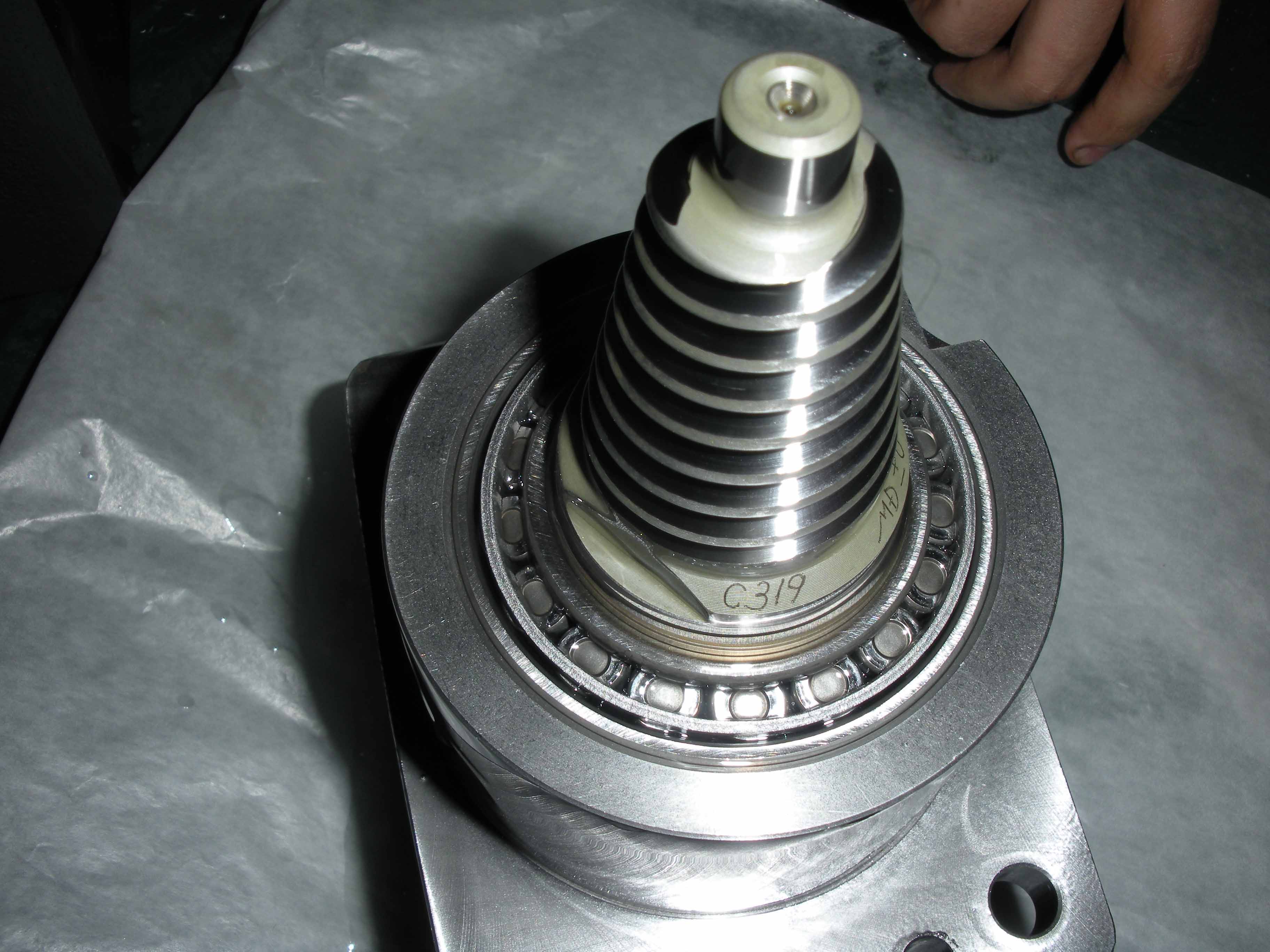

小的只有两个头,锥角17度左右, 大盘有90齿,齿宽25

wesley · 发表于 2008-12-1 18:32

真是很特别，请教楼主这是在什么设备上用的，是不是应该属于蜗轮蜗杆传动类型？

woodee · 发表于 2008-12-1 18:55

我本农夫 · 发表于 2008-12-1 19:02

这个应该是准双曲线锥齿轮，不过小齿轮齿数为2真是没见过！

woodee · 发表于 2008-12-1 19:37

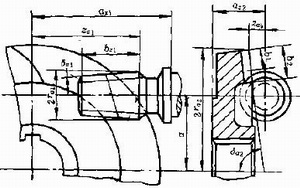

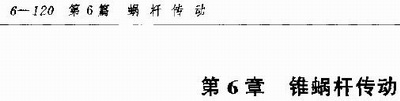

《齿轮手册2000版》

dengliqun_boy · 发表于 2008-12-2 00:43

有没有谁知道在国内哪些厂家可以做的呢?强烈需求

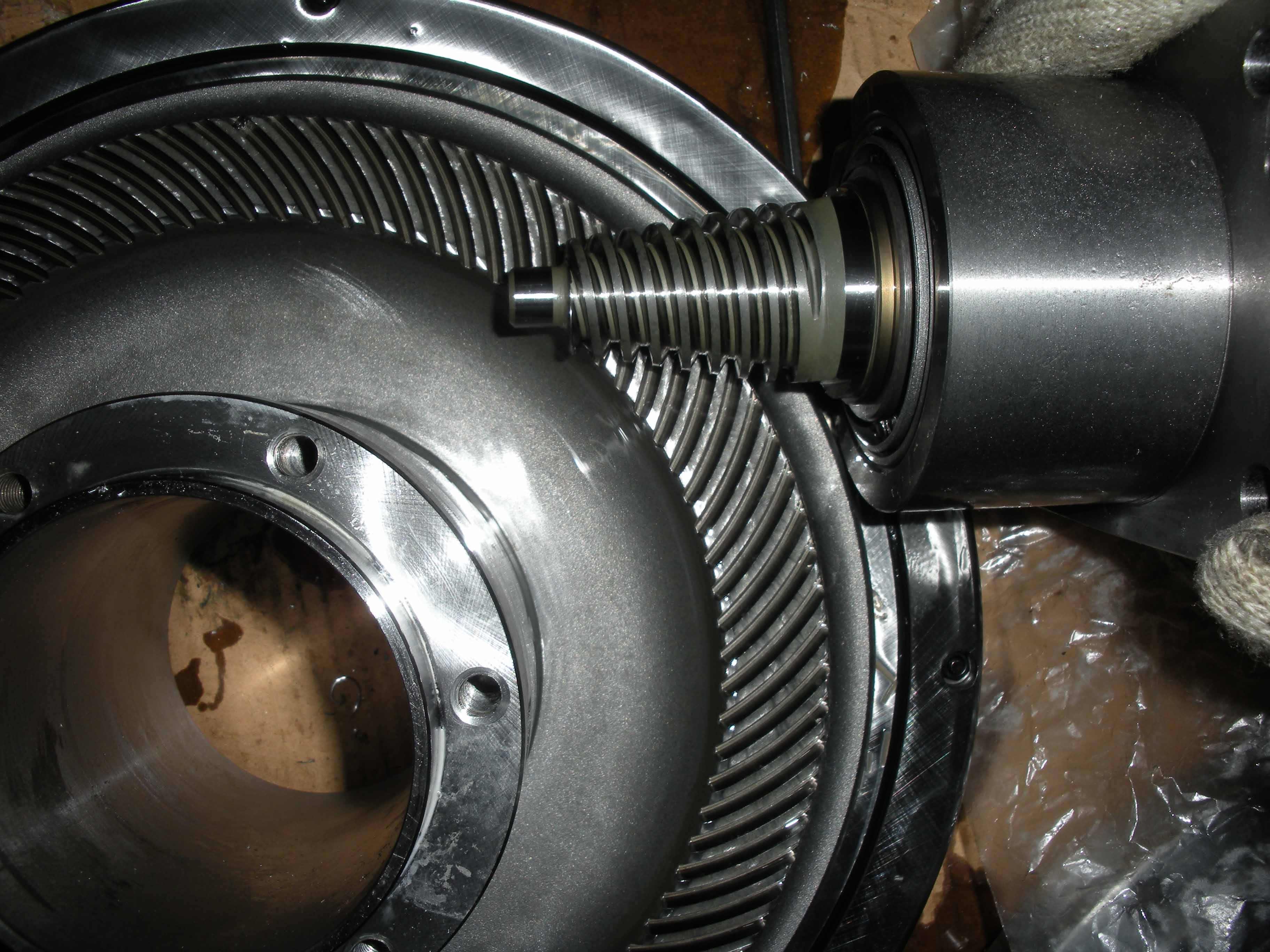

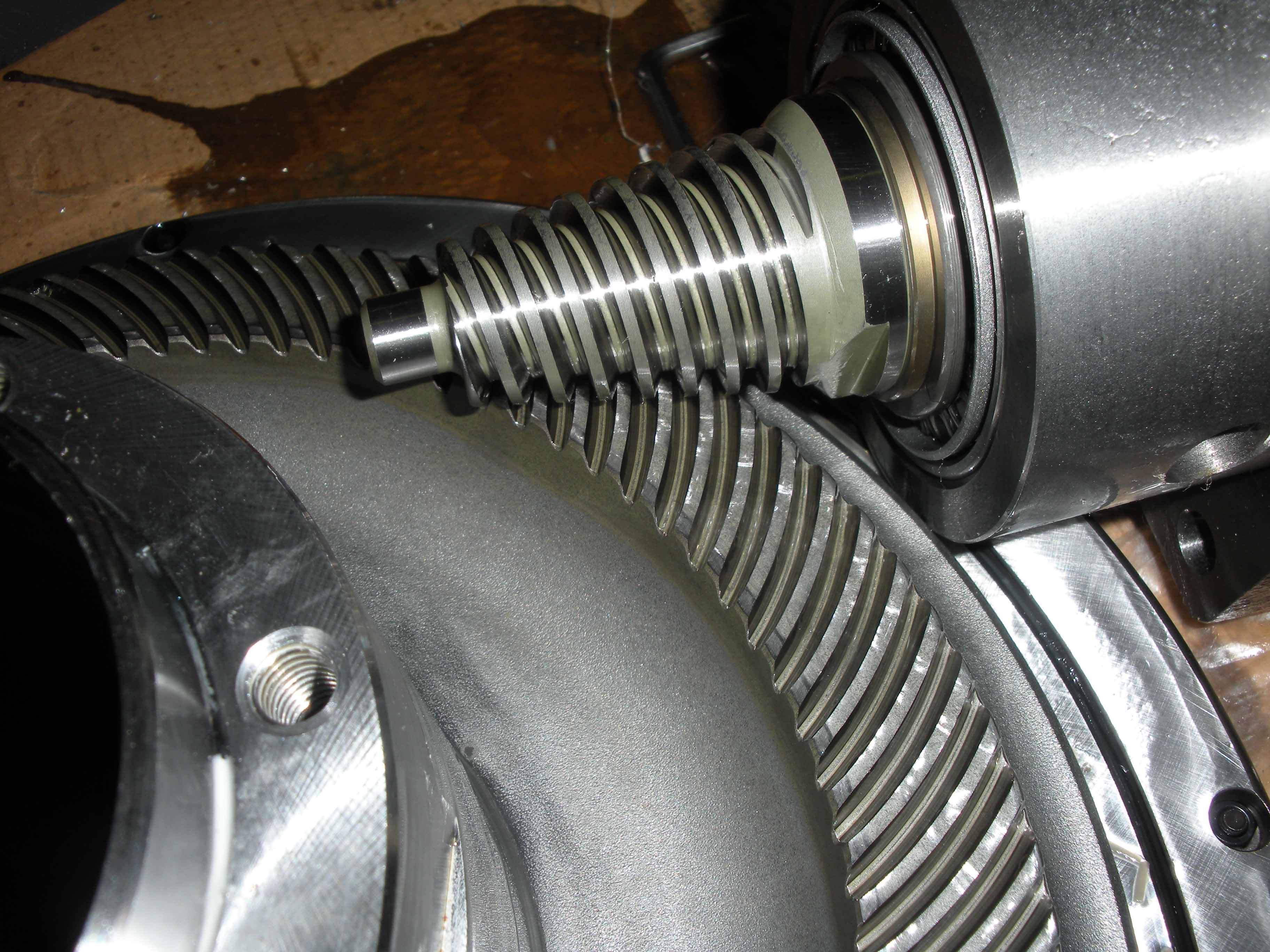

旋转交换工作台上用的
有加工能力的请与我联系: 15800874352

吕世祥 · 发表于 2008-12-2 09:46

登录/注册后可看大图

应该是准双曲线齿轮,多用在机床的分度运动中

天行健 · 发表于 2008-12-2 10:24

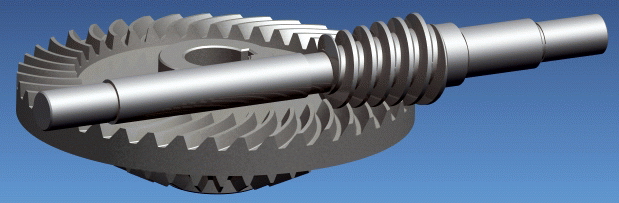

这是锥度蜗轮蜗杆，齿轮手册有较祥细的资料，蜗杆可用数控车床加工，蜗轮要用和蜗杆一样参数的滚刀在改装过的滚齿机加工，它和普通蜗轮蜗杆相干比多了离合功能。国内很少厂家做这产品。

淡雅 · 发表于 2008-12-2 10:31

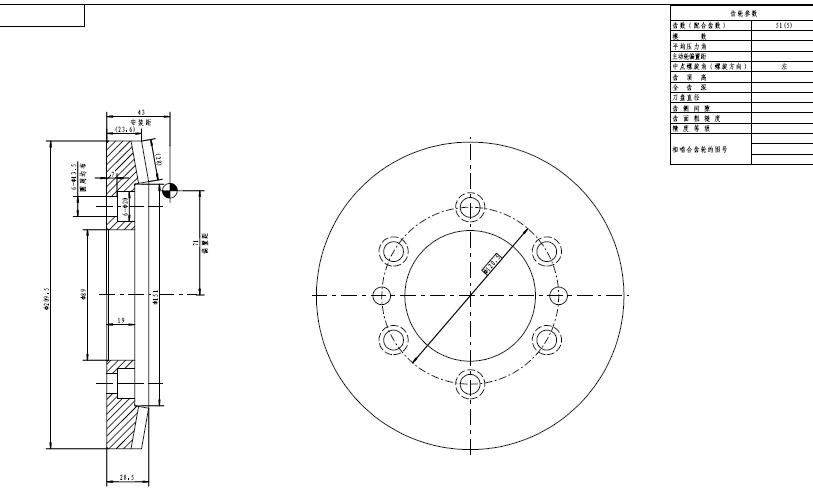

是一样的吗?

dengliqun_boy · 发表于 2008-12-2 12:40

看起来蛮像的,小的有几个头?

账号		自动登录	找回密码
密码			注册

若导程不变，就应该是锥蜗杆吧。
