[讨论]奇数圆柱斜齿轮能用跨棒距M值法准确测量吗？

yhltxy · 发表于 2010-12-5 17:12

用齿轮千分尺加球形测头测方便准确,比量棒方便多了.

gearman · 发表于 2011-3-4 12:45

理论上奇数齿斜齿轮可以用两测量棒的方法测量，只是实际是很难找对位置，测出准确的结果。

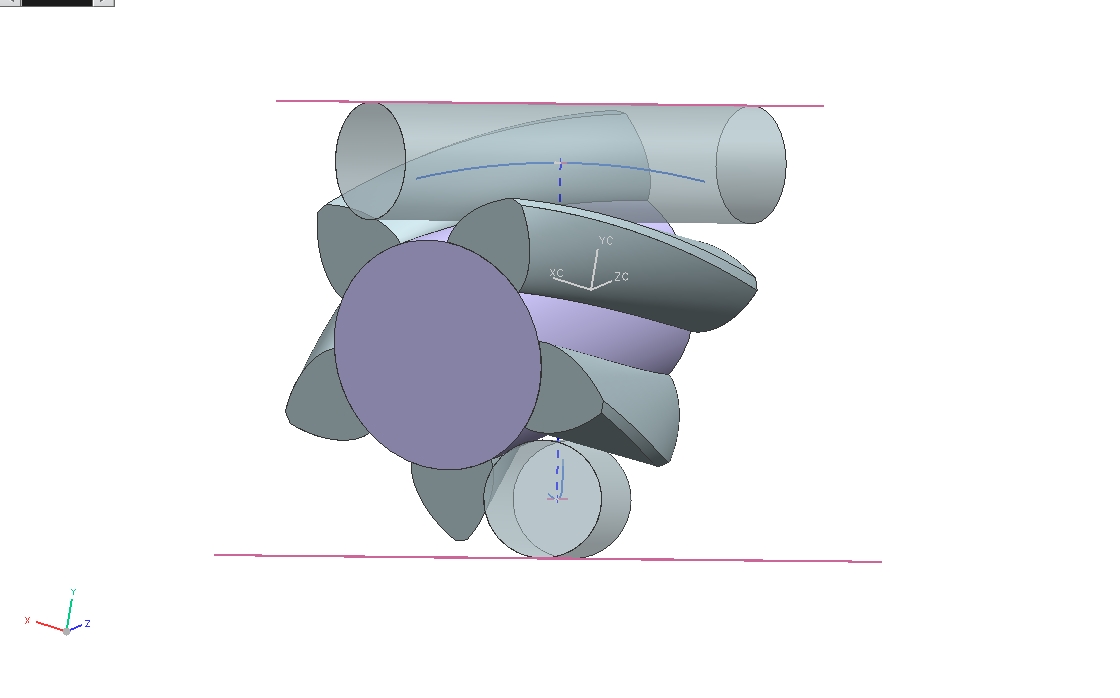

测量值是球心螺旋线（相同直径的球在齿槽滚动，球心轨迹是一螺旋线）的最短距离加上棒的直径，如图，连线不过齿轮轴线，测量接触的两平面也不和端面成睡直。

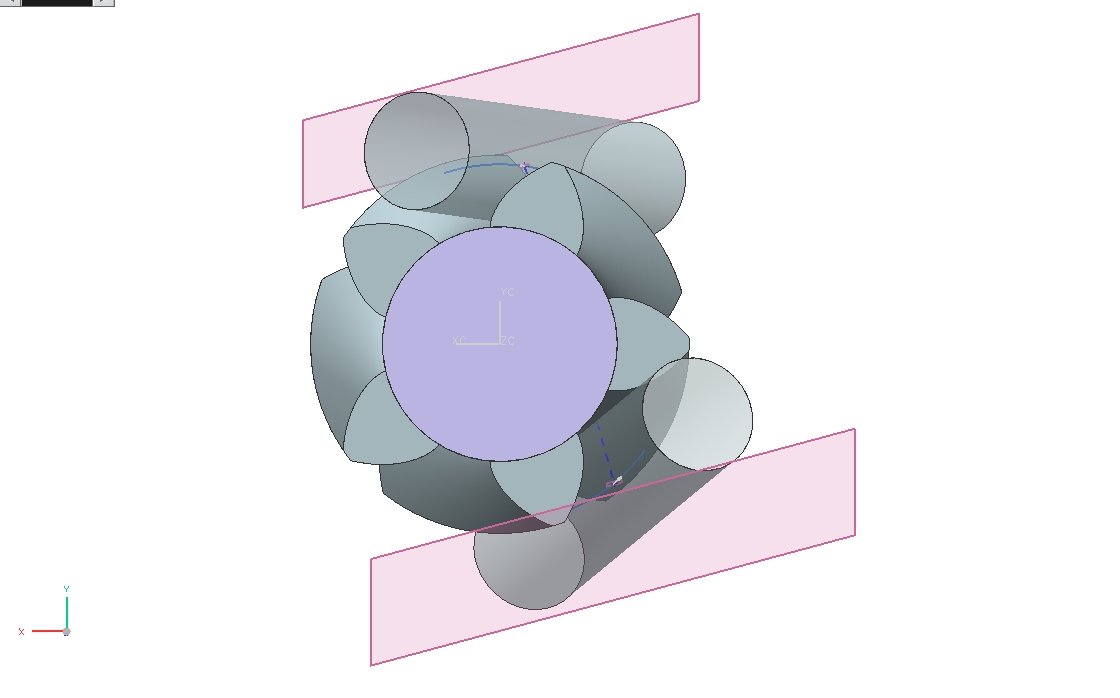

下图是端面视角

woodee · 发表于 2011-3-8 09:25

回复 gearman 的帖子

您的表述和两个图示完全正确。
不过如第一个图，拿公法线千分尺测量，即两个平行面去测，还是可以侧准的。

fengyouliang · 发表于 2011-3-11 07:38

太牛逼了，回去研究一下

backbone1999 · 发表于 2011-6-23 10:45

没有本质的不同!

zhangjun · 发表于 2011-9-19 09:44

WOODEE讲的有道理.

qiuzhishihui · 发表于 2012-6-20 10:38

楼主你好
你知道量棒距与渐开线啮合的压力角的计算公式及推导过程吗？
希望楼主能帮解答！

工作八小时 · 发表于 2012-11-12 20:16

牛~！高手！

~@@镭_镭 · 发表于 2012-11-18 23:05

先测量内孔直径D1~~在测量内孔到齿顶圆直径距离L·~~~~Da=D/2+L

亦师亦友 · 发表于 2012-11-26 16:19

学习了
