关于比滑，齿厚公差，间歇工作的问题

dmznuaa · 发表于 2021-7-14 08:37

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

kisssoft里比滑大于3或者小于-3都会警告，这样的齿轮有什么缺陷或者风险吗
注塑齿轮以及粉末冶金齿轮的齿厚公差怎么选，最好有书面的指导或依据
另外kisssoft里怎么设置工况为间歇工作的强度计算呢
还有重工行业里齿根齿面的强度一般为1.25和1以上，轻工业/塑料的话我看齿面强度0.5都有在用的，一般两个系数要求是多少

学科计划 · 发表于 2021-7-19 10:44

期待专家解说

zengxiaodong · 发表于 2021-8-11 08:42

比滑太大，齿面摩擦剧烈，可能出现的情况：

1、运转时出现“唧唧”声音；

2、运转时齿面摩擦产生振动，这个振动很容易激起其他部位的共振并发出严重的噪声；

3、对于软齿面或者中硬齿面齿轮，很容易磨出铁屑；

4、由于齿面摩擦生热，导致齿轮本体的温度可能会比较高；

5、齿面可能出现胶合，或者擦伤。

zengxiaodong · 发表于 2021-8-11 09:23

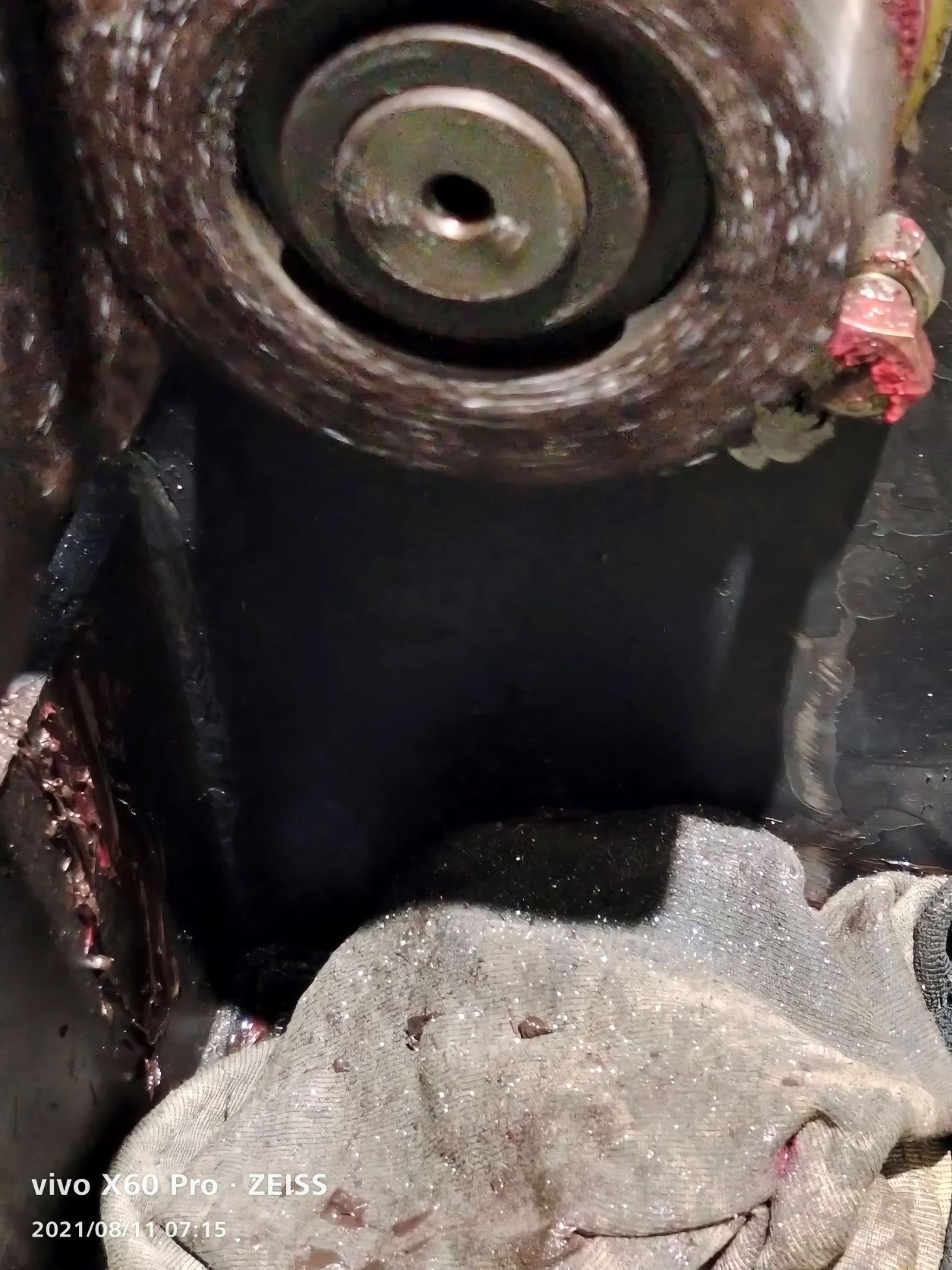

这是一个晚上磨下来的铁屑


zengxiaodong · 发表于 2021-8-11 09:42

齿轮参数：

模数8，齿数15/31，螺旋角0，变位系数0/0，齿宽45/40，中心距184，小齿轮转速125r/min，小齿轮转矩750N.m

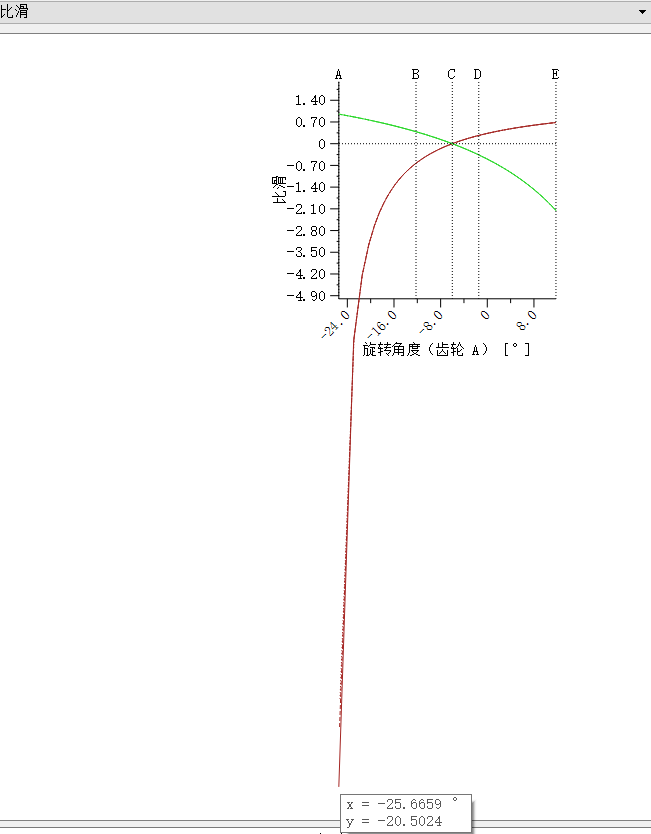

这个小齿轮是有根切的，计算的比滑居然达到惊人的20.5


zengxiaodong · 发表于 2021-8-11 10:49

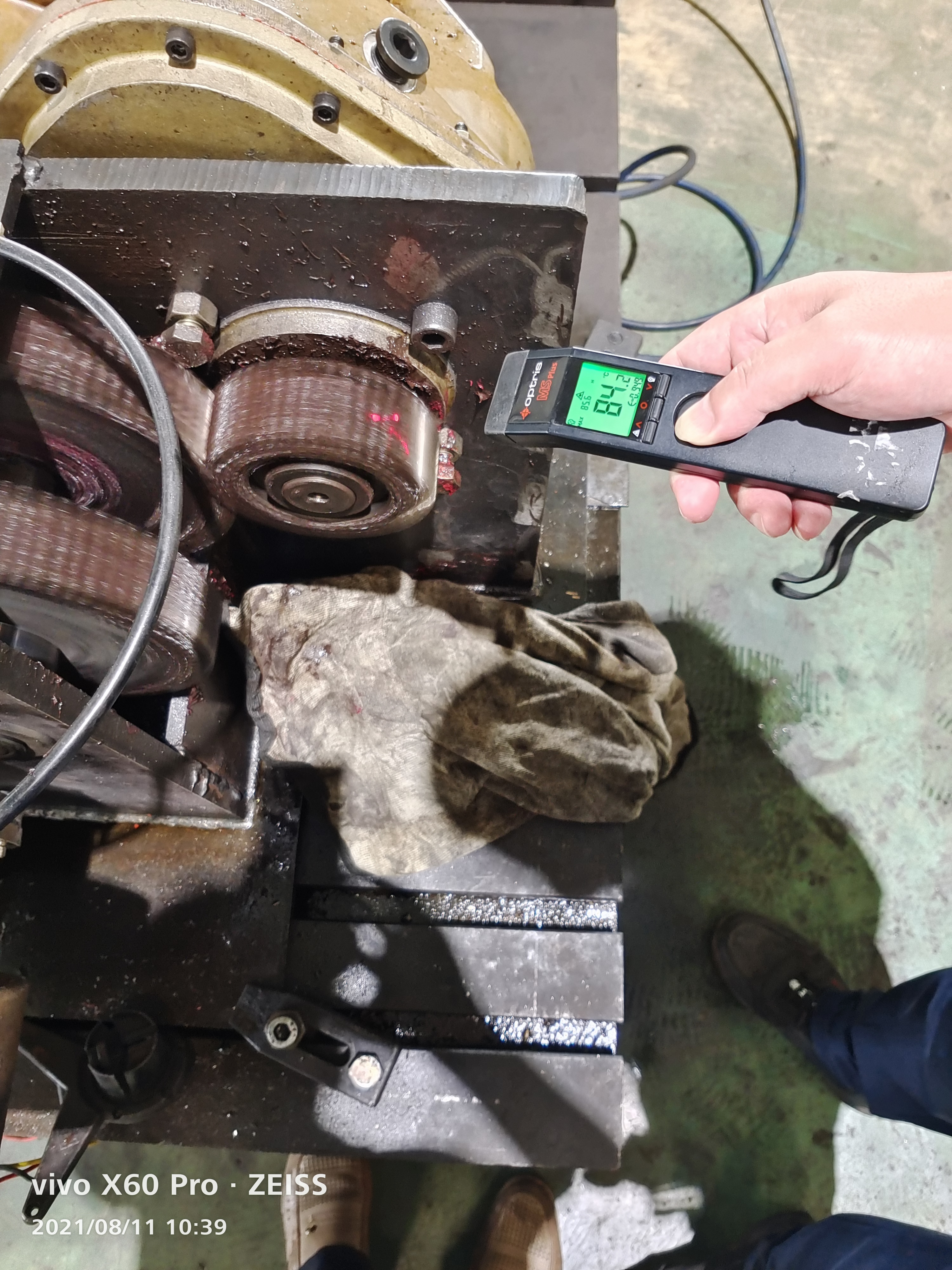

实际测试小齿轮温度，居然是最高温度所在地，其他部位（包括箱体、电机外壳、电机轴、电机转子等处）的温度都比小齿轮低。


西北雪峰 · 发表于 2021-8-12 08:37

太感谢您了，另请问一下，普通的两个圆柱齿轮，一级传动，重合度最少多少以上？，比滑最大多少？能保证传动平稳，噪音小。另NGW 形的行星轮传动，一级马达齿与行星轮的重合度及比滑多少合适，行星轮与内齿圈的重合度及比滑又多少合适呢？

zengxiaodong · 发表于 2021-8-12 17:04

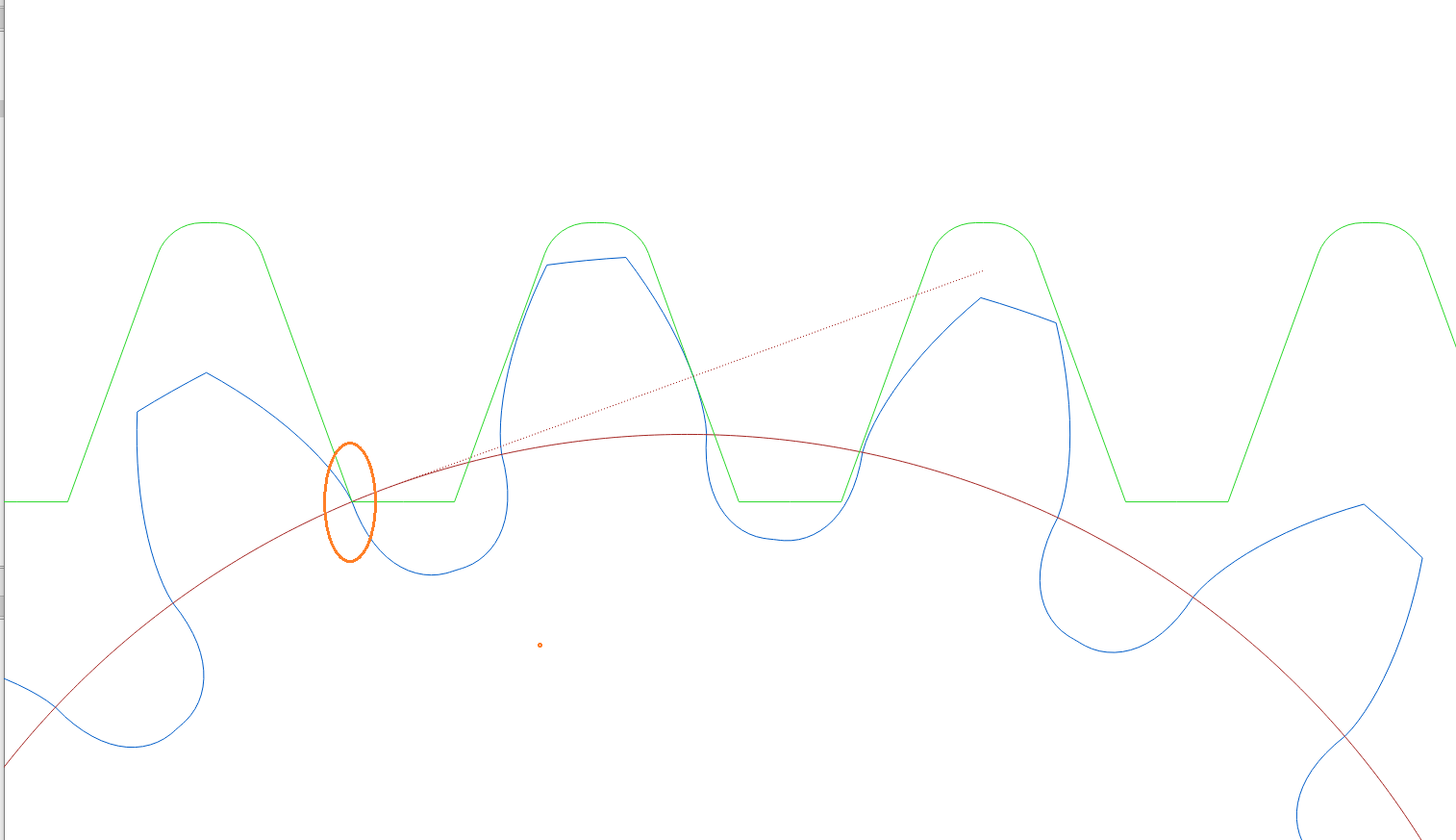

比滑的物理意义不是很明确，在靠近基圆的地方（见下图，啮合线的左下端点），由于切向速度接近于零，所以即使滑动速度很小，也会导致很大的比滑（甚至比滑无穷大）！


吴雨阳 · 发表于 2021-8-12 17:29

对于蜗杆斜齿轮副（金属蜗杆，塑料蜗轮）塑料的齿面接触强度和齿根的弯曲
强度0.4都能用的，取决于以下几个方面
1. 重合度要比较高
2. 没有悬梁臂
3. 齿轮副的径向力比较小，蜗杆轴比较粗（蜗杆根径比较大）,避免蜗杆中凹
4. 电机塑料（POM)齿轮处的温升保持在95度左右为宜
目前市场上的摇窗电机，天窗电机，雨刮电机，座椅电机都是这样的
（齿面接触强度和齿根弯曲强度度小于1，很多0.4都能很好的使用）

吴雨阳 · 发表于 2021-8-12 17:30

95度以下
