鼓形齿加工问题

christ · 发表于 2021-6-29 13:14

您需要登录才可以下载或查看，没有账号？注册

x

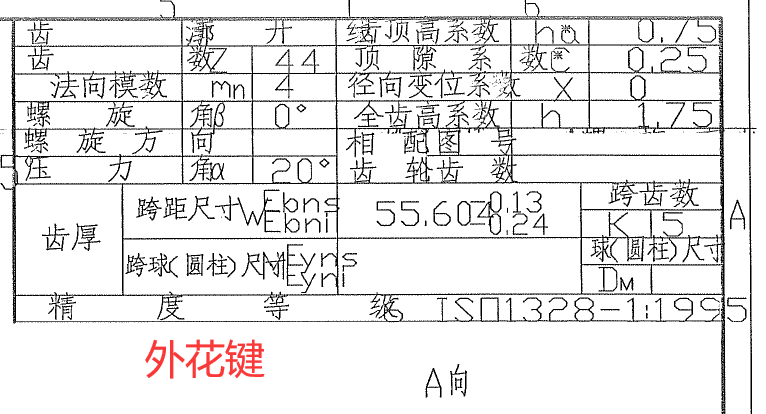

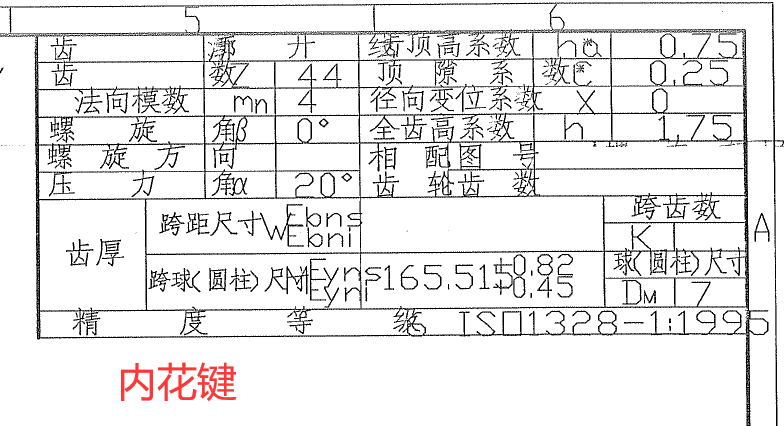

请教一下一个齿轮加工问题，鼓形齿内、外花键加工，图纸上标注了全齿高1.75，达到全齿高后如何再加工到公法线呢？？如果切到公法线，全齿高应该更大啊，怎么做到的？


zengxiaodong · 发表于 2021-6-30 07:26

肯定是以公法线为准，全齿高只是一个参考值。

变速齿轮 · 发表于 2021-6-30 08:00

全齿高的公差比较大，而且这是短齿，需要使用专用滚刀，公法线合格时，可以保证全齿高同时合格

zl3264507 · 发表于 2021-7-1 09:09

不能够用标准滚刀加工花键，一般标准齿轮的齿全高为2.25*m，你这个花键齿全高为1.75*m，齿根圆直径会相差很大，需要定专用滚刀。

changqingshu · 发表于 2021-7-1 18:46

你图纸参数表里的1.75是全齿高系数，不是全齿高数值。你这是两个配合件的话，怎么不用花键联结呢，反而用齿呢！

michaelyang · 发表于 2021-7-2 09:14

公法线为准

13640236732 · 发表于 2021-7-2 14:45

4楼说的对

18815254052 · 发表于 2021-7-13 17:40

公法线为准

马马呼呼 · 发表于 2023-6-21 17:19

滚齿时借刀滚
