盾构刀盘驱动用行星齿轮减速器（硕士论文）

zengxiaodong · 发表于 2022-3-18 09:11

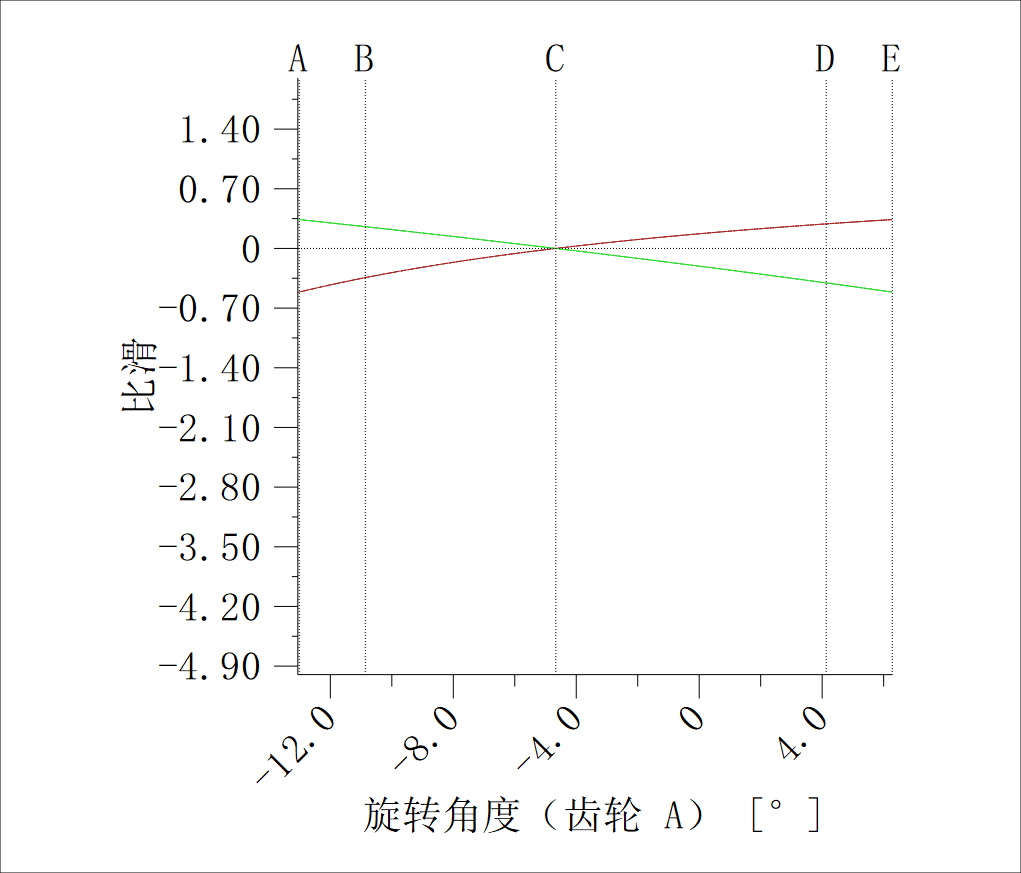

齿轮的比滑，我觉得没什么大的实际意义，平衡比滑，比滑小，并不代表最优的设计！

zengxiaodong · 发表于 2022-3-18 11:28

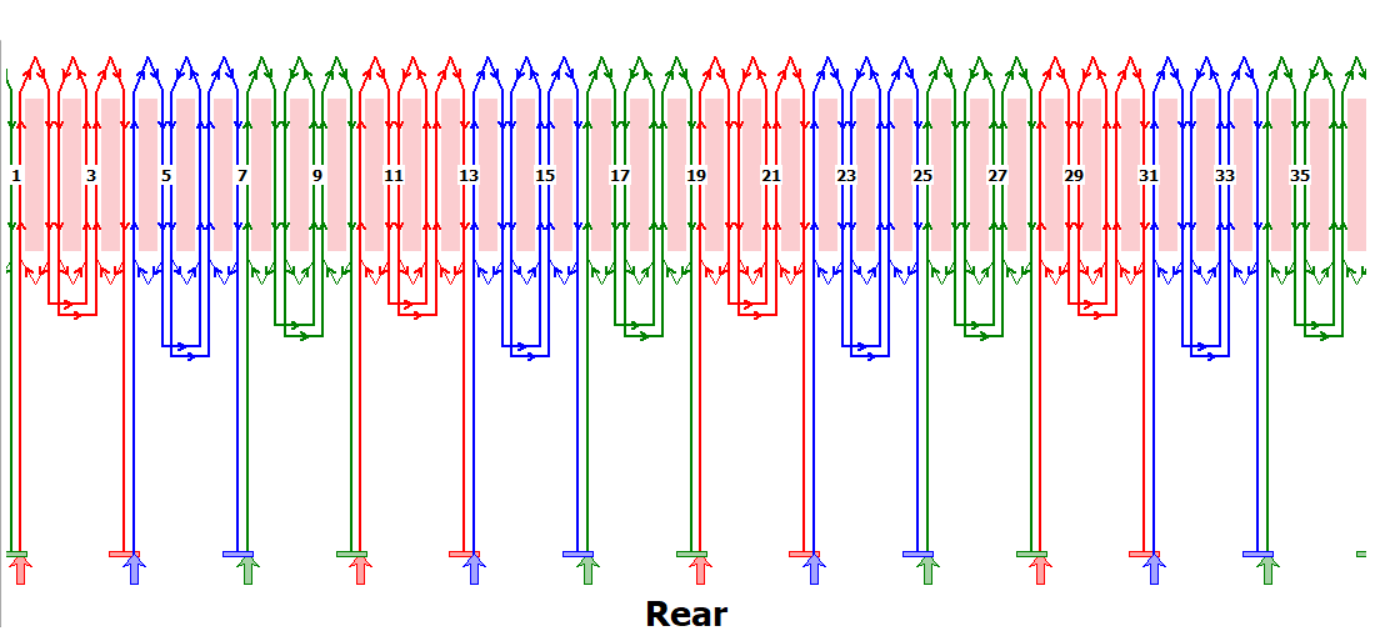

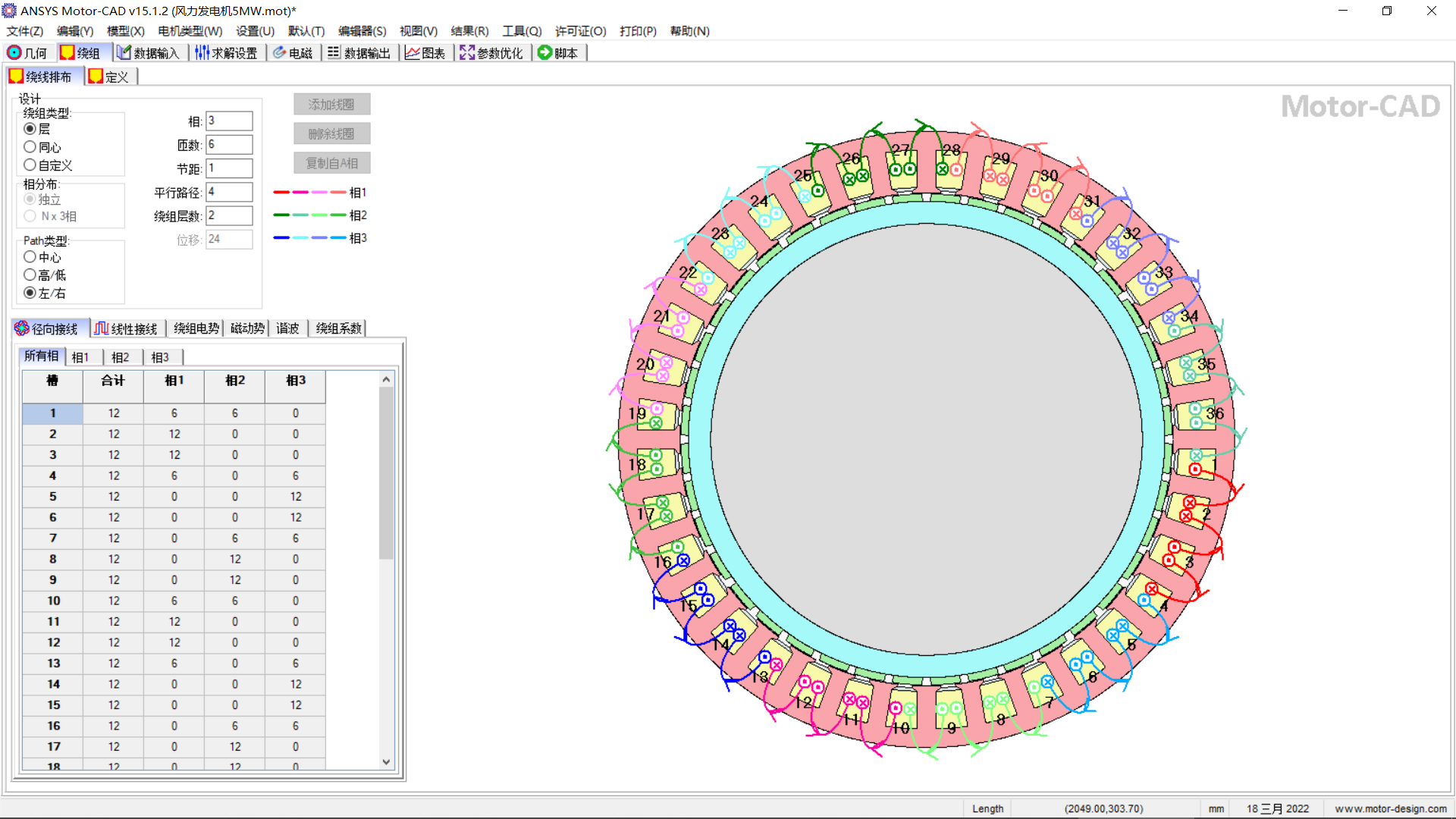

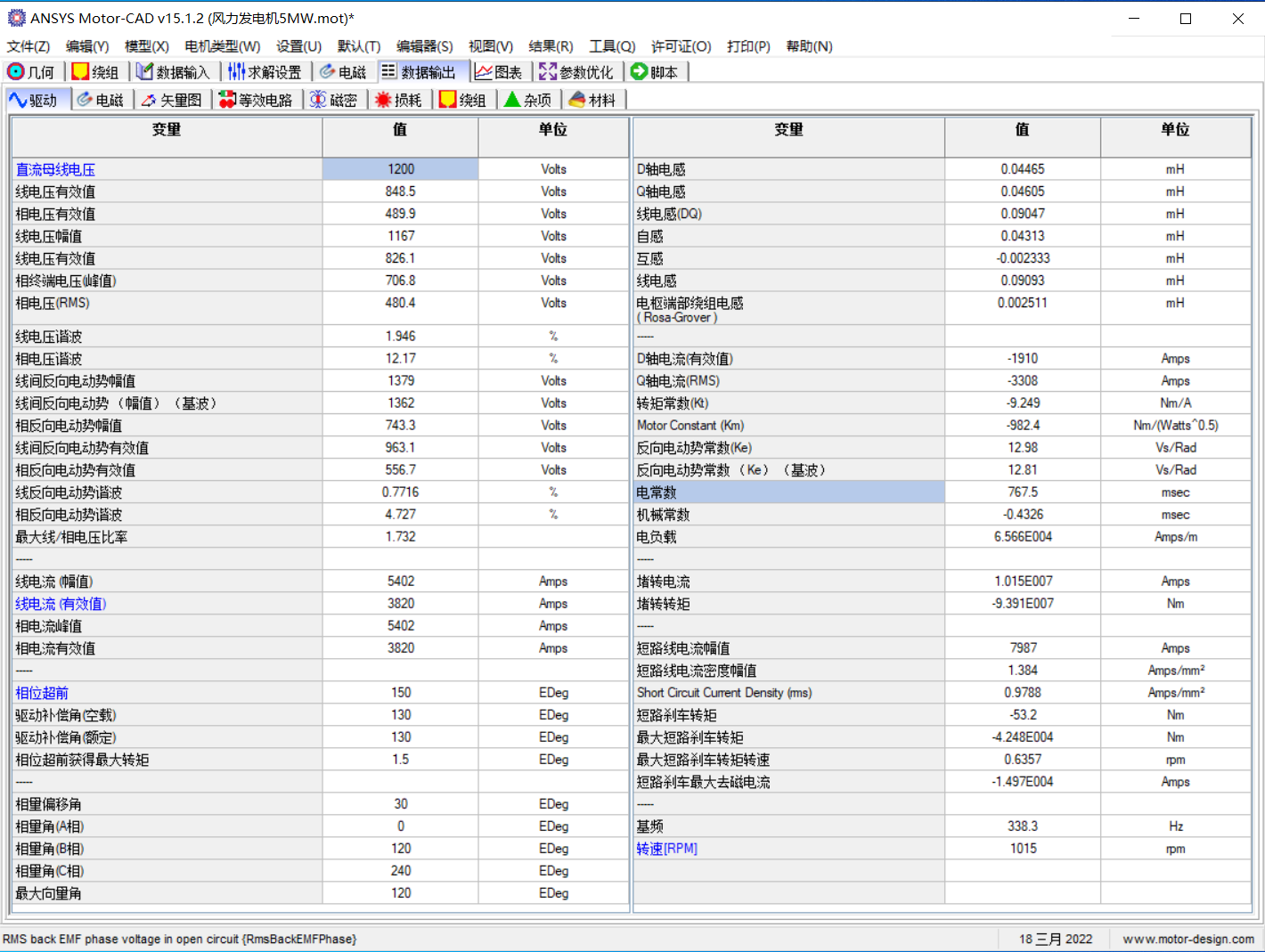

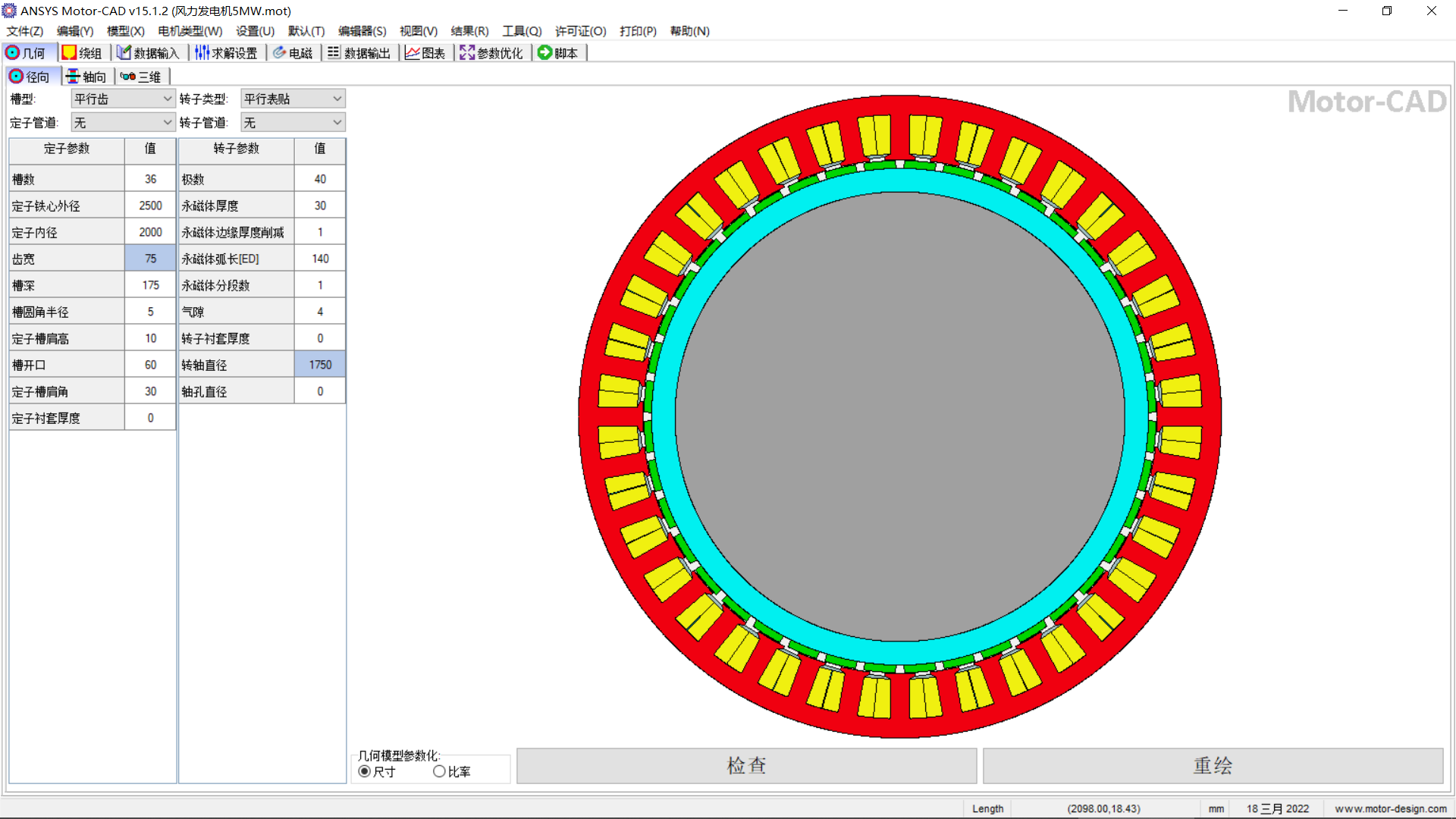

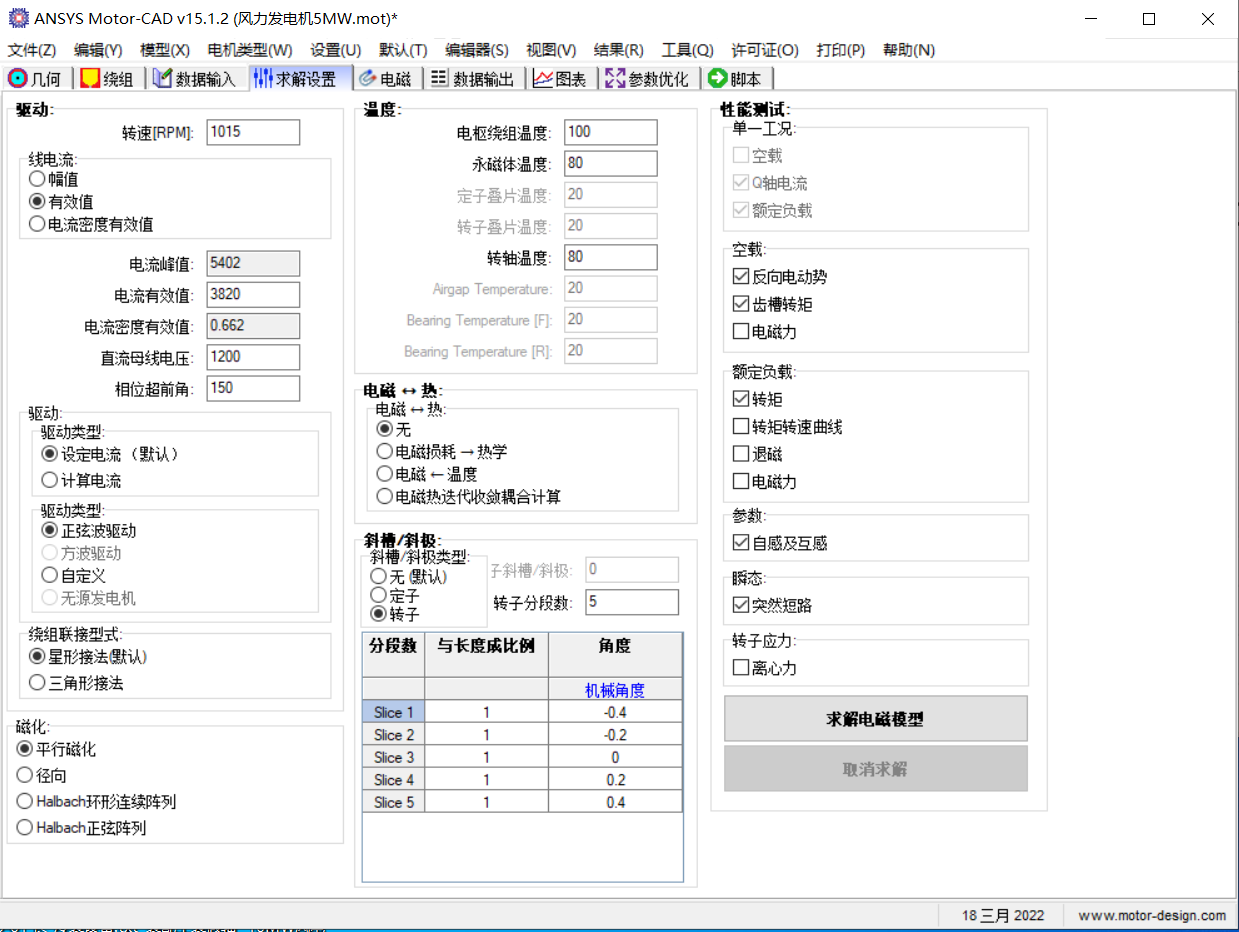

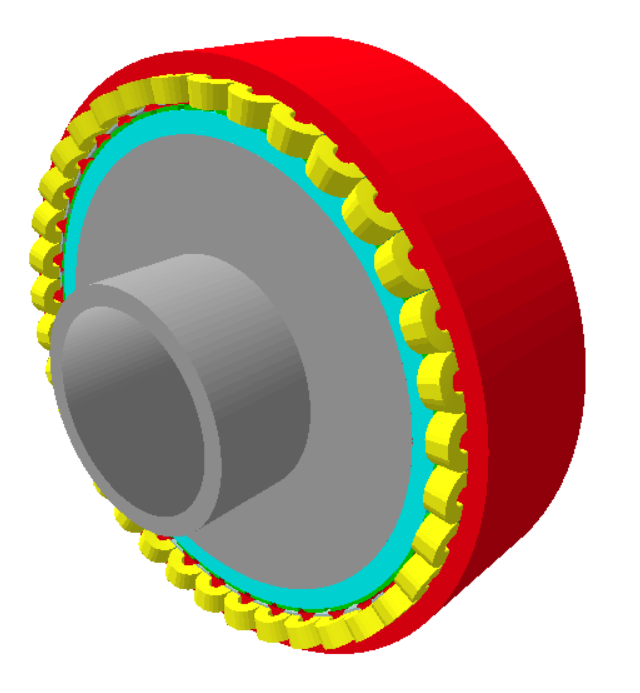

下面进行5MW永磁同步发电机的概念设计


电机轴向长度为200mm


番茄唐龙 · 发表于 2022-3-18 12:31

牛皮。这是赶上在线授课了啊，期待更新

zengxiaodong · 发表于 2022-3-18 13:36

zengxiaodong · 发表于 2022-3-18 13:40

zengxiaodong · 发表于 2022-3-18 13:45

zengxiaodong · 发表于 2022-3-18 13:58

zengxiaodong · 发表于 2022-3-18 13:58

zengxiaodong · 发表于 2022-3-18 14:20

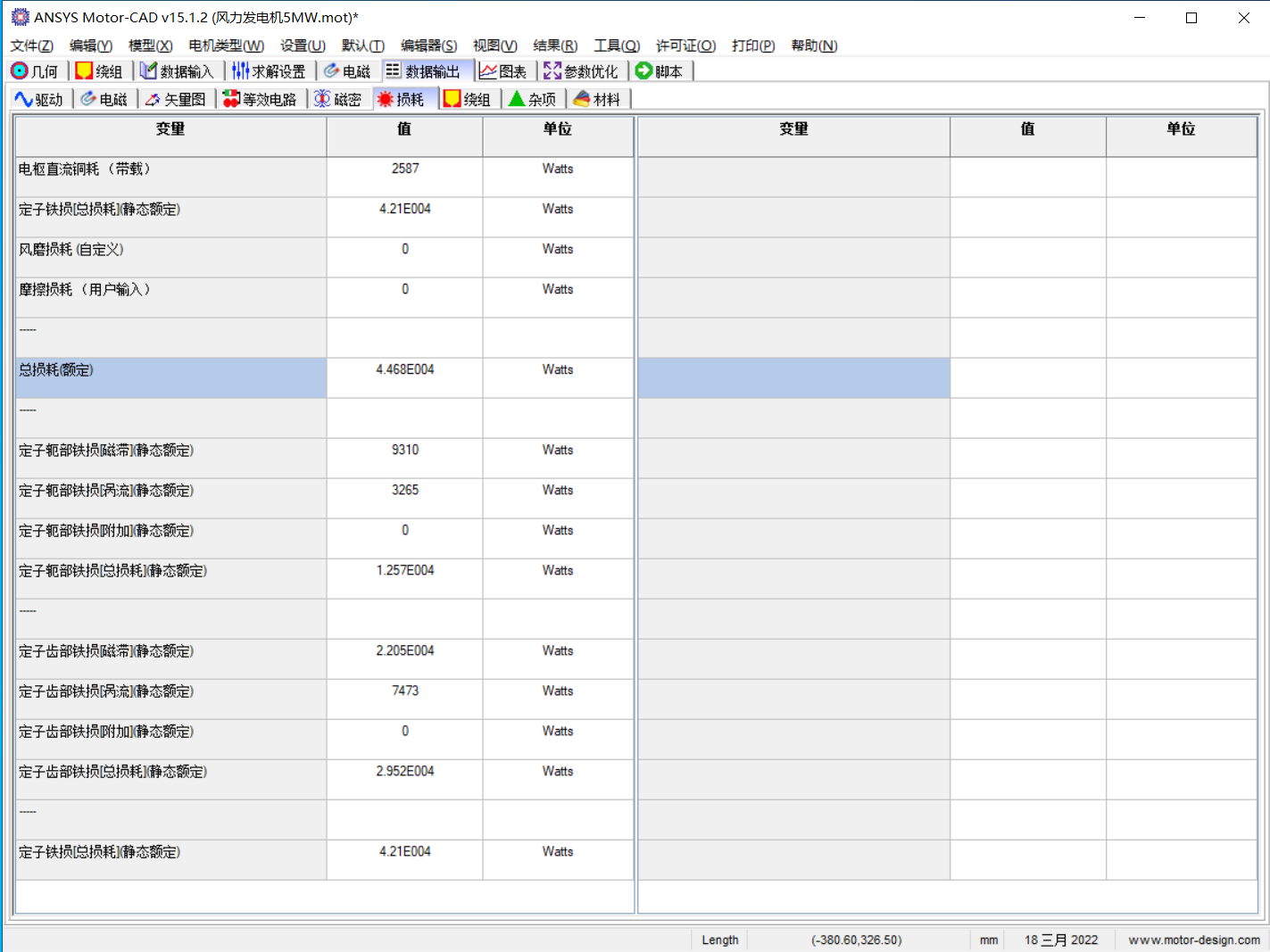

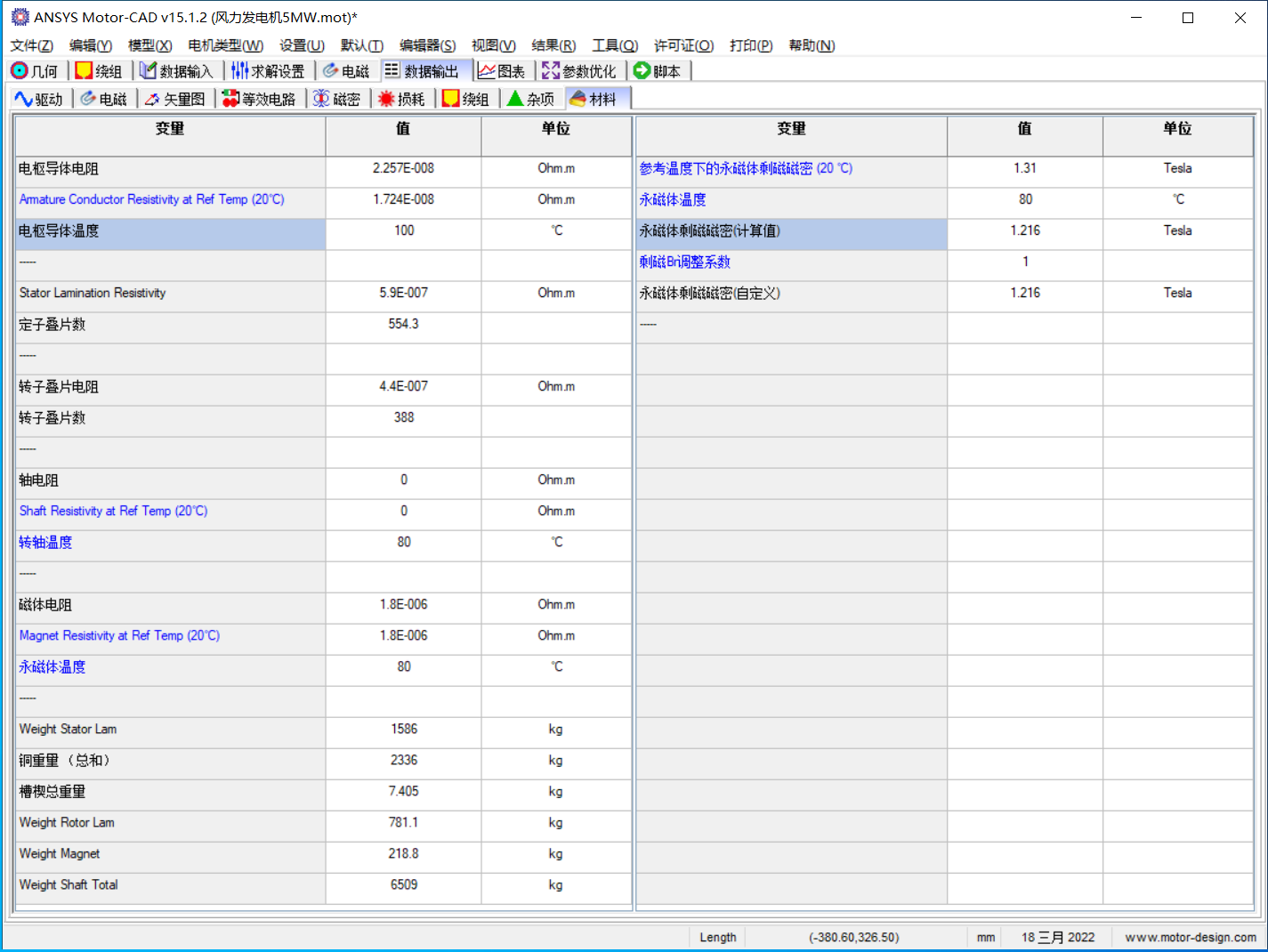

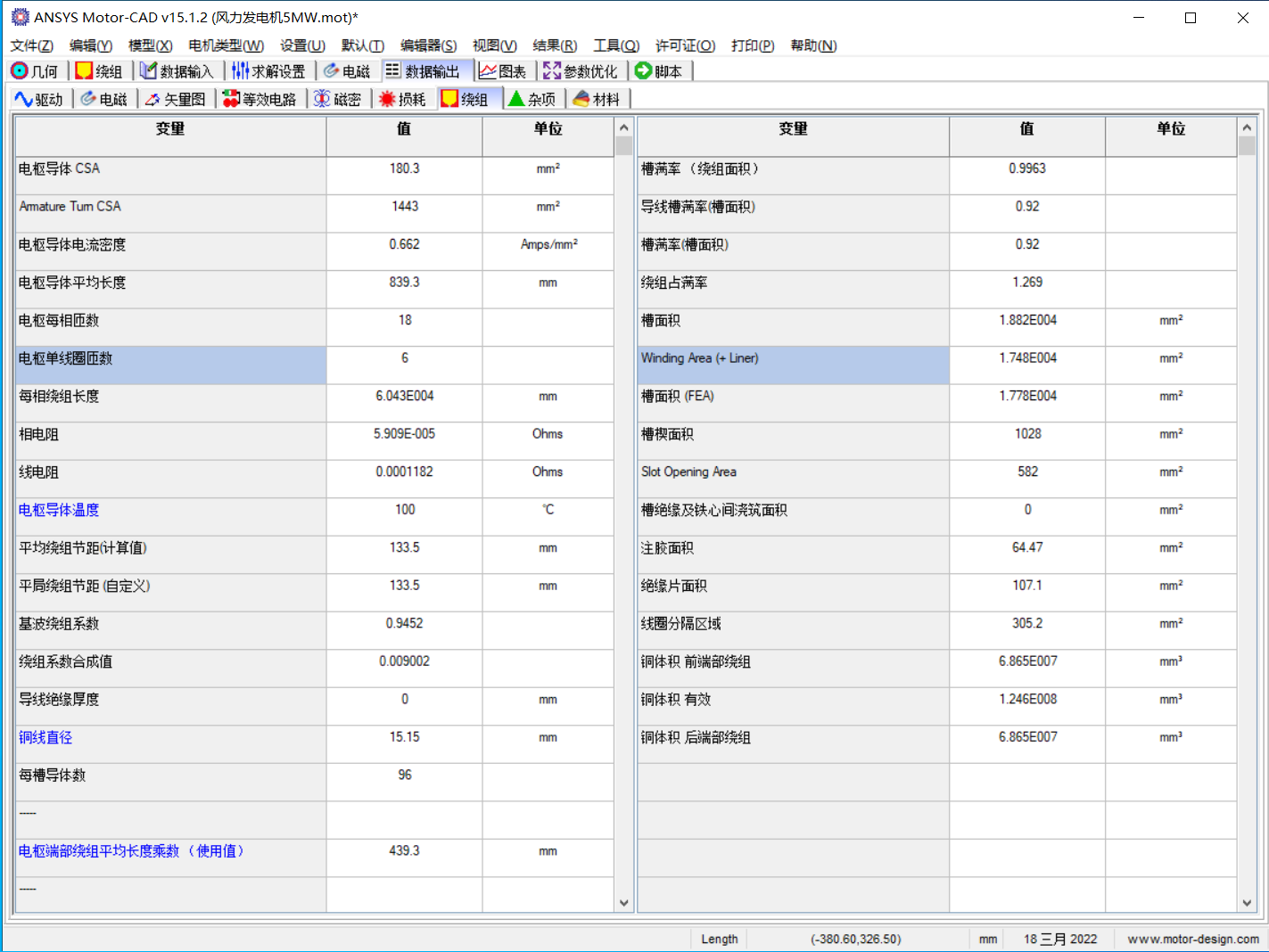

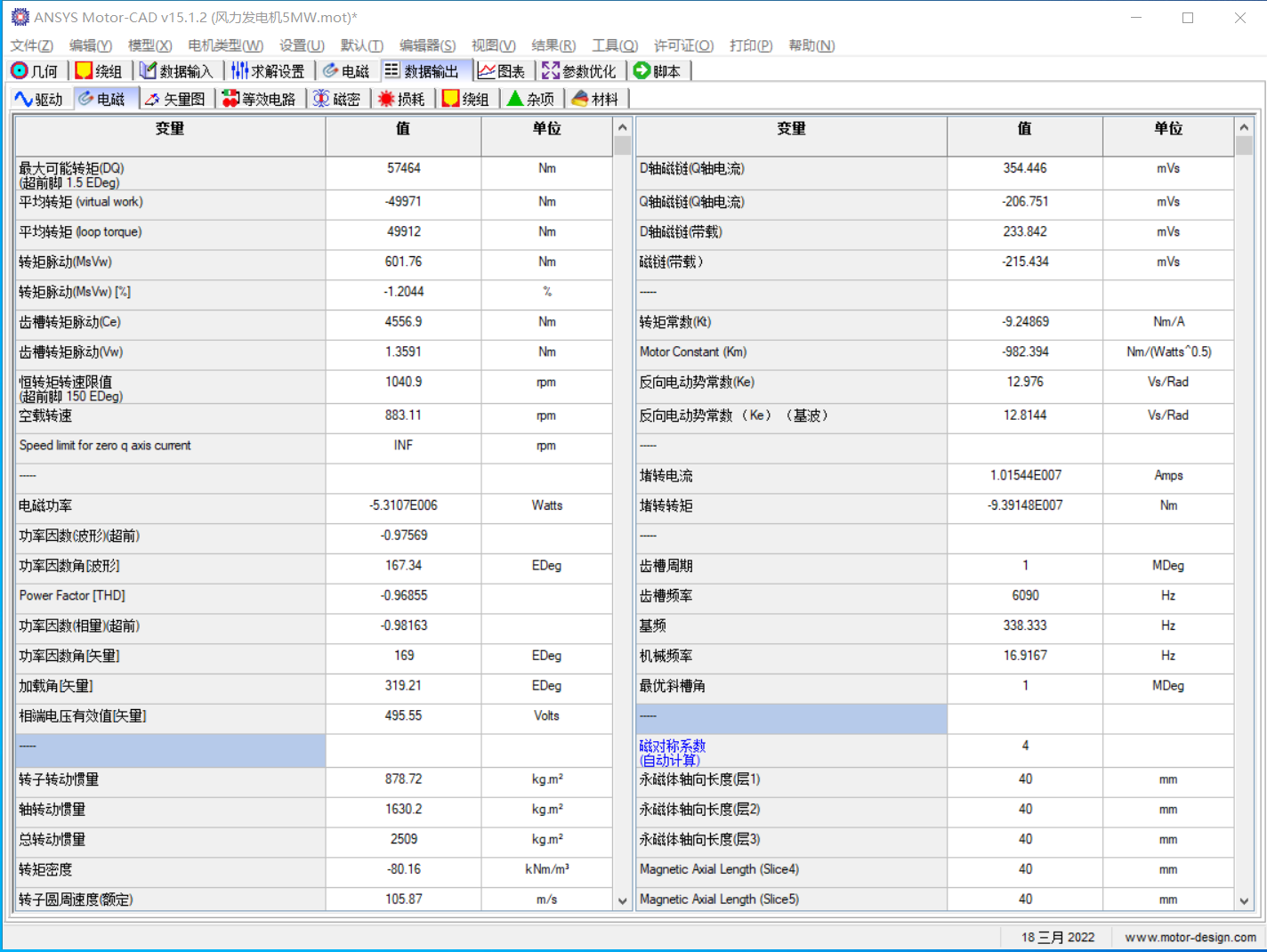

该电机用铜2336公斤，永磁材料218.8公斤，总损耗44.68kW（不计摩擦损耗、不计风摩损耗）

这个方案由于长细比不太合理，也就是外形太扁，导致用铜量偏多。为此，可以减小电机外径，同时加长轴向厚度，优化后可以大幅度减小用铜量和永磁材料用量。


zengxiaodong · 发表于 2022-3-19 17:09

鉴于铜损很小，主要的损耗是铁损，原因是由于极数很多，导致电机频率高达300Hz以上，为此，可以设计成浅槽
