求教NW行星轮

snjataps · 发表于 2011-4-16 14:58

版主，你那个帮人设计的那个，几个齿轮的模数是不是都相同的。我那个太阳轮跟大生星轮是同一个模数，小行星轮跟内齿轮又是另一个模数的，机械设计手册里好像没有这样设计的表示的。所以我这个受拿到的限制较多。

niuershiye · 发表于 2011-4-16 15:18

本帖最后由 niuershiye 于 2011-4-16 15:23 编辑

snjataps 发表于 2011-4-16 14:58

登录/注册后可看大图

版主，你那个帮人设计的那个，几个齿轮的模数是不是都相同的。我那个太阳轮跟大生星轮是同一个模数，小行星 ...

同你说的一样

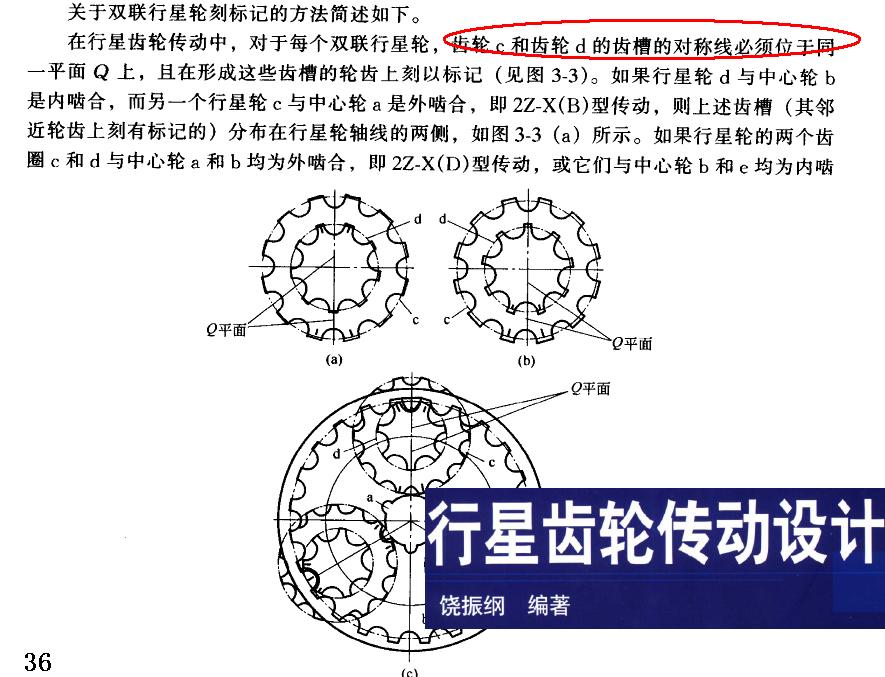

太阳轮 Za --- 大行星 Zc 是一种模数0.4
小行星 Zd --- 内齿圈 Zb 又是一种模数 0.5
我的那张图，可以看出来模数不同的，就是相差的较少（一个0.4 ，一个0.5 ）

snjataps · 发表于 2011-4-16 15:20

嗯。这种行星装配的话是个问题。要用工装来装配的，不然差一点就装不进。

niuershiye · 发表于 2011-4-16 18:03

本帖最后由 niuershiye 于 2011-4-16 21:32 编辑

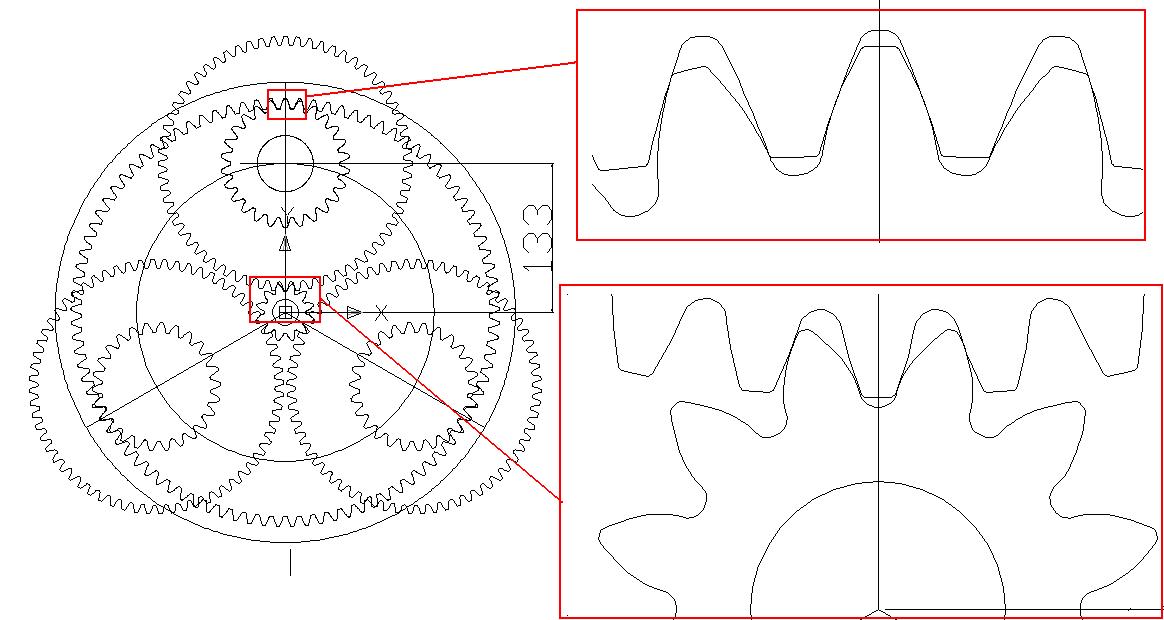

按照你的数据画了一次，内外啮合都按等滑动率作的。

就是双联齿轮的相互位置的一致性要保证好

陈飞 · 发表于 2011-4-16 21:22

曾经给客户代做过这种齿轮，询问是否需要保证双联齿轮的装配位置，客户竟回答说位置无所谓，总有一个位置装得上，弄不好他自己都不了解。

snjataps · 发表于 2011-4-16 22:35

不行的，这个对装配要求很严格的，。我们是采用先把齿轮全放进去，一个个套好后，再把两个行星轮用螺栓一起固定在一起的。

handsomcyp · 发表于 2011-4-17 20:41

学习了

niuershiye · 发表于 2011-4-17 21:30

snjataps 发表于 2011-4-16 22:35

登录/注册后可看大图

不行的，这个对装配要求很严格的，。我们是采用先把齿轮全放进去，一个个套好后，再把两个行星轮用螺栓一起 ...

自己的经验重要，别人的经验也要学习。

2011- 04-17-002.JPG

yanta82 · 发表于 2011-4-18 00:43

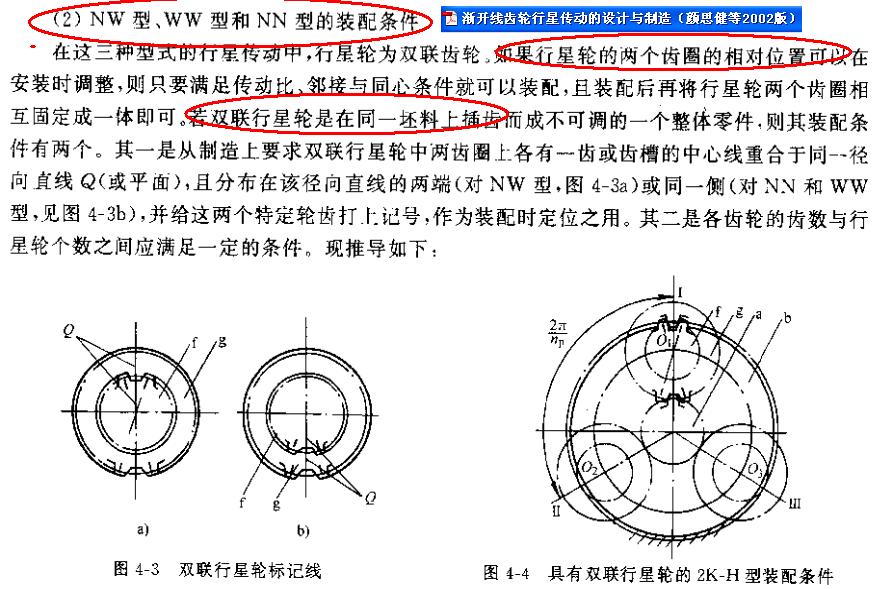

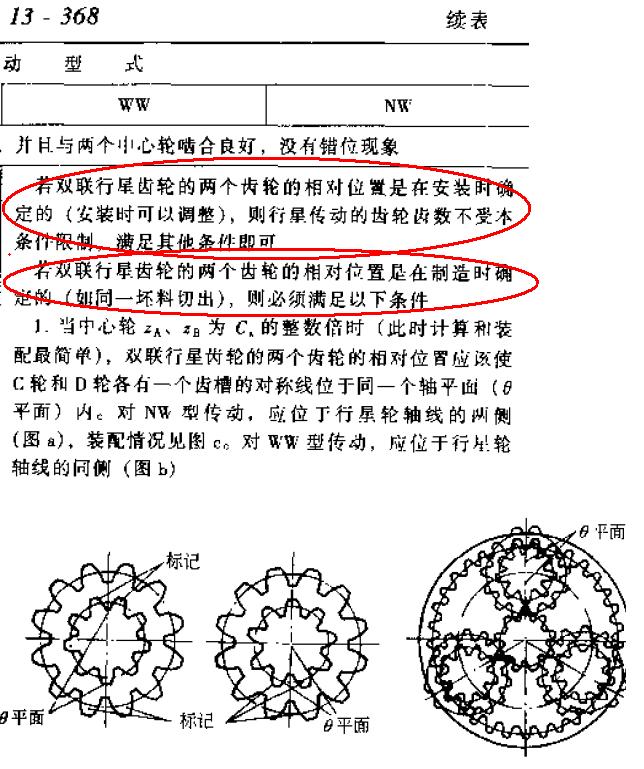

现在知道楼主的行星轮位置是装配时确定的,是18楼引用的第一种做法,18楼引用的第二种做法,其实是一种误导,此位置只是无数个位置中的一个,加工时只要保证三个双联行星轮的相对位置一致即可,机械手册(化工部)中的配齿条件更是让人模不到头脑(虽然它的结论是正确的),齿轮手册的配齿条件还是不错的,有兴趣的可试一下.推导一下过程.

niuershiye · 发表于 2011-4-18 11:03

本帖最后由 niuershiye 于 2011-4-18 11:57 编辑

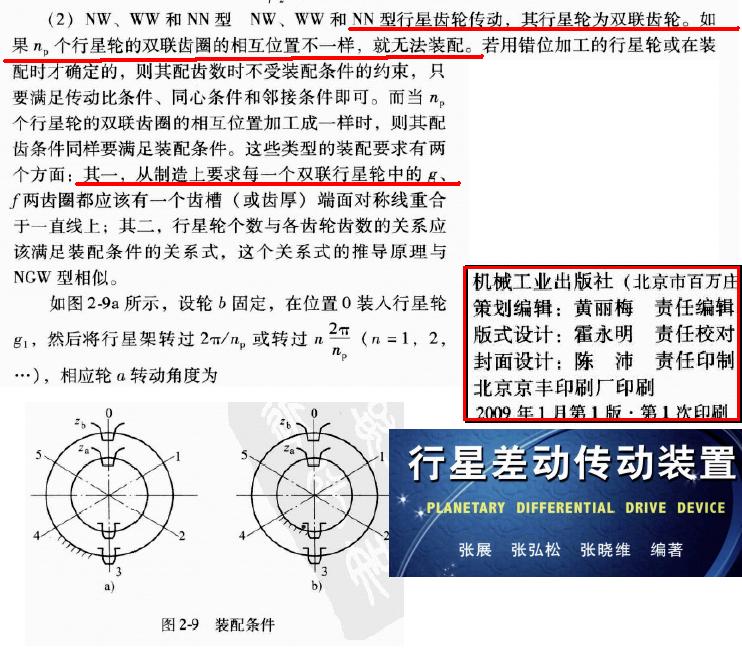

19 楼说的是对的，NW 的双联齿轮，我在14 楼也用大号字也说了，要保证双联齿轮相互位置的一致性。
几个行星的专著，对于双联齿轮的论述，都是这样说的。不能称其为 “误导”，这样对加工定位容易把握。

----------------------

-----------------
