关于齿轮齿形问题？

mikebay518815 · 发表于 2020-4-1 10:22

您需要登录才可以下载或查看，没有账号？注册

x

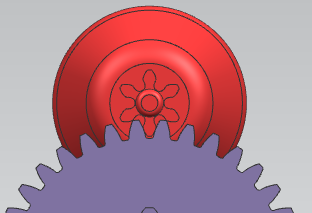

红色齿轮与紫色齿轮的所有参数一致，唯一不同就是齿数不同。为什么齿轮的齿形差距这么大？请高手指教一下！！


zzfjct · 发表于 2020-4-1 21:26

本帖最后由 zzfjct 于 2020-4-3 11:40 编辑

齿数越少，基圆越小，渐开线曲率越大，齿廓的截面积越小，图中的小齿轮已严重“根切”，所以看起来更小，肯定不是传递动力的，不然应该“变位”更大些。

christ · 发表于 2020-4-2 15:20

因为基圆差别大，渐开线都是从基圆形成的，所有感觉差别大，这是我的理解。

一地鸡毛09 · 发表于 2020-4-2 17:15

这个问题怎么回答呢？
好难啊
齿形是渐开线，他的形状和生成这个渐开线的基圆相关。两个基圆大小差别很大。这样解释好像有点苍白

pacelife · 发表于 2020-4-3 07:16

就是基圆不同带来的影响

hlchangjia · 发表于 2020-4-3 08:05

同一模数，齿数少齿形弯曲的厉害，齿数多曲率半径大甚至接近直线，少齿数被根切了

HBTIANZE · 发表于 2020-4-3 11:34

基园不同渐开线曲率不同造成的。
