齿轮根切

zsj84301395 · 发表于 2018-12-9 22:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

装配箱体后试机！1级齿轮与2级齿轮跟切严重。箱体三坐标检测过影响不大，齿轮。求教有什么简单的方法

yongxiangle1969 · 发表于 2018-12-10 08:12

问题没说清楚呀，兄弟？

李玉志66 · 发表于 2018-12-10 11:00

需要齿轮具体参数

wayden · 发表于 2018-12-13 14:22

根切是对于单个齿轮而言的。三坐标检测箱体应该是检测的安装中心距有没有问题，跟根切没什么关系。

fizz · 发表于 2018-12-14 10:00

根切是为了防止干涉，在加工过程中会将根部切掉一部分，称之为根切，如果按你说的应该是本应该在加工过程中根切的齿轮并没有根切而导致的齿轮干涉。
其次根切应通过加大变位系数来尽量避免，否则会对齿根强度产生影响，如实在无法避免，也应该在加工过程中将根部切掉一部分，这样就不会产生干涉，希望我的回答可以给你帮助。

李玉志66 · 发表于 2018-12-16 15:48

装箱试机，那不是根切，是干涉，可以检查配合齿轮齿顶圆尺寸，或者中心距是否合理，最后就是齿轮本身齿根圆是否加工到位。

zsj84301395 · 发表于 2018-12-23 20:52

yongxiangle1969 发表于 2018-12-10 08:12
问题没说清楚呀，兄弟？

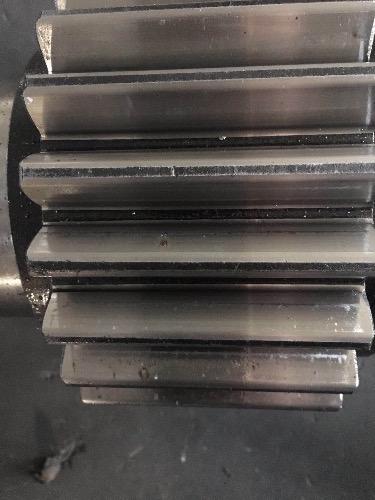

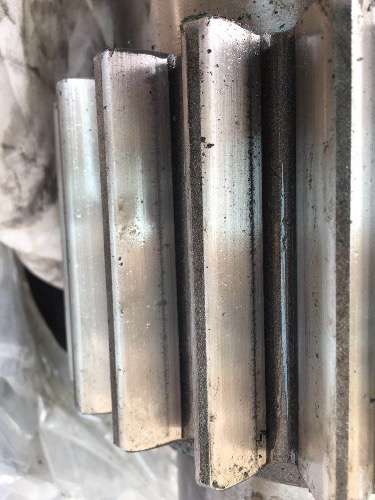

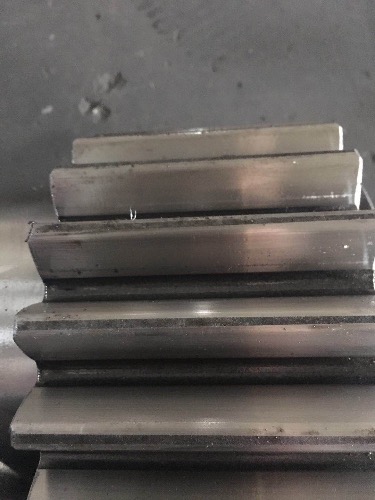

相互咬合的一对齿轮，都是一个齿面的齿顶处另一个齿面的齿根处有明显的一条黑线。

henrymao · 发表于 2018-12-23 22:04

实物参数发一下，可以校核下参数设计上是不是存在干涉

zsj84301395 · 发表于 2019-4-2 06:23

yongxiangle1969 发表于 2018-12-10 08:12
问题没说清楚呀，兄弟？

离线计量报告都是好的

qianjun928301 · 发表于 2019-4-2 09:39

单一齿轮按图检验合格不代表两齿轮配合没有问题，看图片有明显的齿顶与齿根干涉痕迹，需在参数设计上再校核。
