重磅:一个很实用的齿轮,花键计算程序

zl3264507 · 发表于 2020-3-20 15:43

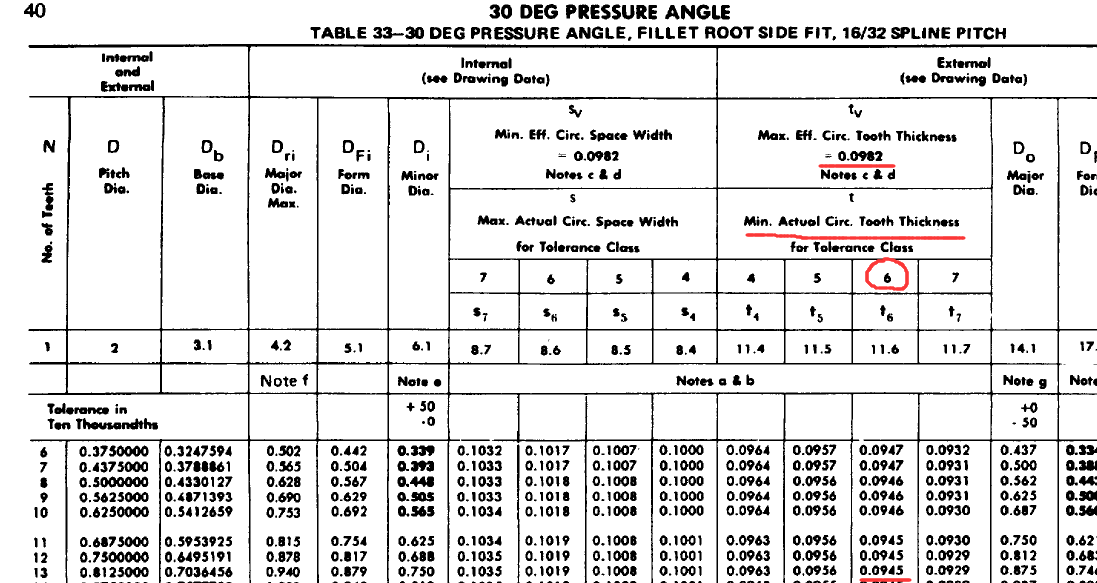

验证了一下美标花键发现还是有一些误差，应该还是比较大的SAEJ498B class2齿厚部分应该等于ANSI B92.1-1996 class5

我验证了 class6，跨棒距相差了0.009

zl3264507 · 发表于 2020-3-20 16:03

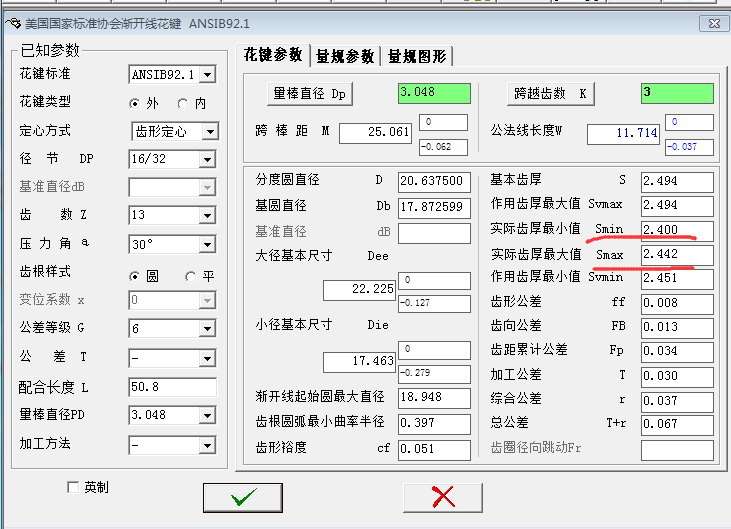

验证美标花键

zl3264507 · 发表于 2020-3-20 16:07

验证美标花键

刀疤五 · 发表于 2020-3-20 20:20

zl3264507 发表于 2020-3-20 16:07
验证美标花键

感谢zl3264507费心地核对,
近期将复查程序.

changqingshu · 发表于 2020-3-21 14:11

刀疤五发表于 2020-3-20 13:03
近期会更新,查询!计算会更方便!

很是期待杰作。

Zby277 · 发表于 2020-3-21 15:50

十分便捷，感谢楼主大大的分享！

刀疤五 · 发表于 2020-3-26 14:27

本帖最后由刀疤五于 2020-3-26 14:42 编辑

changqingshu 发表于 2020-3-21 14:11
很是期待杰作。

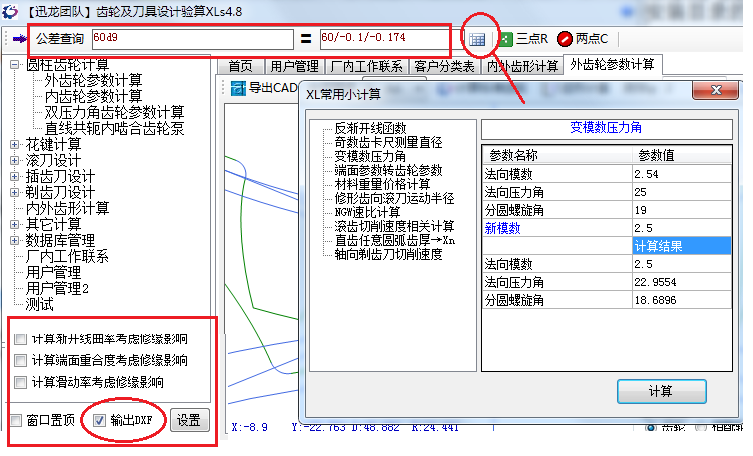

新版本XLa4.9新增或更新内容:

1.内容:可直接输出dxf格式，与AutoCAD版本无关了！打开DXF,需人工定义中文字体(如宋体)
2.增加几何公差查询,常用小计算.修正DIN5480外花键轻量级错误.有图有真相:

即便更新,错误仍可能存在,鼓励并欢迎大家指正.将不胜感激.!

齿轮及刀具设计验算基础版XLA4.9.rar (6.96 MB, 下载次数: 93)

xiaohu1314 · 发表于 2020-3-28 13:42

看看学习下

lgs19891123 · 发表于 2020-3-29 19:09

楼主厉害呀

刀疤五 · 发表于 2020-3-29 20:50

grady 发表于 2019-11-14 20:45
非常感谢，下载不了，报病毒了。

极少数电脑会发生壳程序触发的病毒报警,是有一个混淆字符的壳,目的是:让不法者,破解程序可以,读懂程序费老命.
