关注直齿锥齿轮建模的朋友聚一下

wangquanqqq

回复 hyfjy 的帖子

好东西！一直在用，支持一下

跳水的兔子

支持！好佩服哦

249804313

回复 hyfjy 的帖子

费老  刚才我用这个数据计算了一下  怎么我计算的高度变位系数为0.39 ？    不是0.5。
公式为设计手册中的    0.46{1-cos&2/（icos&1）}
另外还有一个问题是  齿根处的圆角是如何取的  是跟加工用的刀具有关系吗？

hyfjy

回复 249804313 的帖子

套书中的公式进行计算后，还要对齿轮的齿面啮合情况进行分析，我采用的是分析当量齿轮副，类似的分析看到自动计算的高变位系数并不是太好，故进行了修正，因为要看当量齿轮的齿形，如果不很好，进行一些优化也是正常的。

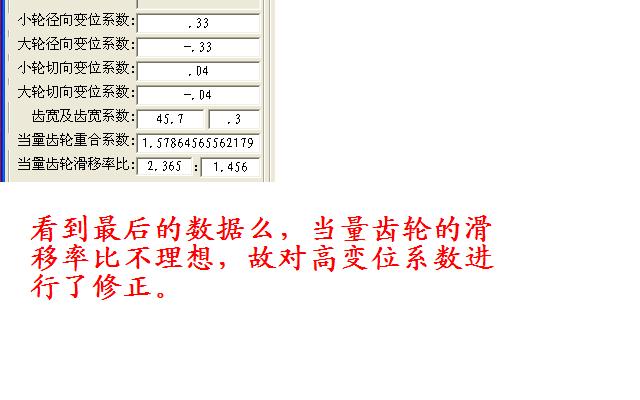

这是直接计算的界面：

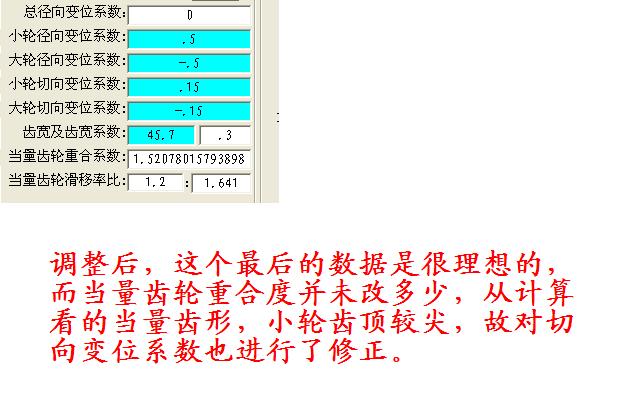

这是修正后的界面：



这样说是否明白？

249804313


登录/注册后可看大图

249804313

回复 hyfjy 的帖子

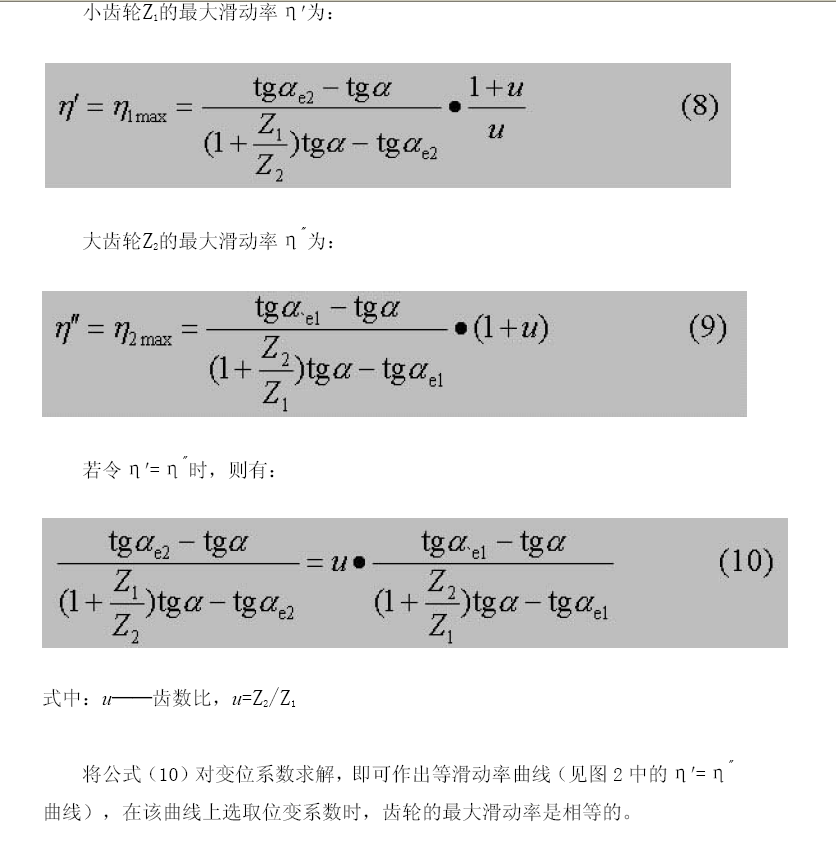

费老 我在网上找了个公式  您看看是否可以借用？

woodee

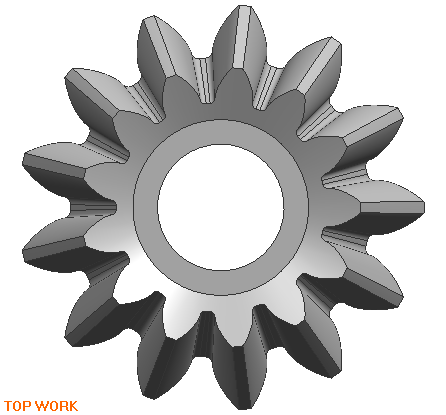

根据老费的线条，做了小轮：

UG文件：
2.1.rar (704.34 KB, 下载次数: 89)

2011-2-17 15:40 上传

点击文件名下载附件

提点个人建议：
1. 网格曲面，不如曲线组曲面准确。这是UG本身问题。而且一个方向的样条线，比如U方向，数量足够的话，本身带有V方向的参量。所以多给出几条U或V方向的曲线就行了。直锥，并且考虑到修形，16~20根样条线就足够了。在上面附件UG文件里，就是用了曲线组曲面，不过样条线偏少。
2. 样条线的齿体，换成齿槽。这在计算方面很容易，而做起3D型来，就简单多了。见附件UG文件的步骤。
仅供参考。

wbme6901

好帖子，坚决支持！

hyfjy

回复 woodee 的帖子

谢谢关注。是的，我首先是从螺旋锥齿轮的建模上开始了，已觉得相当方便，这也是跨出Grip开发的第一步，慢慢来吧。渐渐就做出叫做插件的东西了。

hyfjy

WOODEE先生发上来的小轮是以齿槽为主进行建模的，载屏如下：

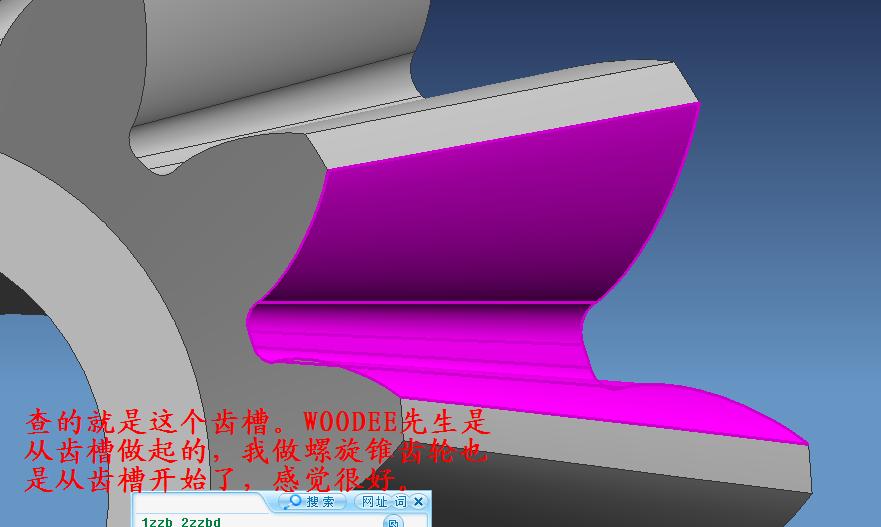

这是以齿槽为主的说明图：

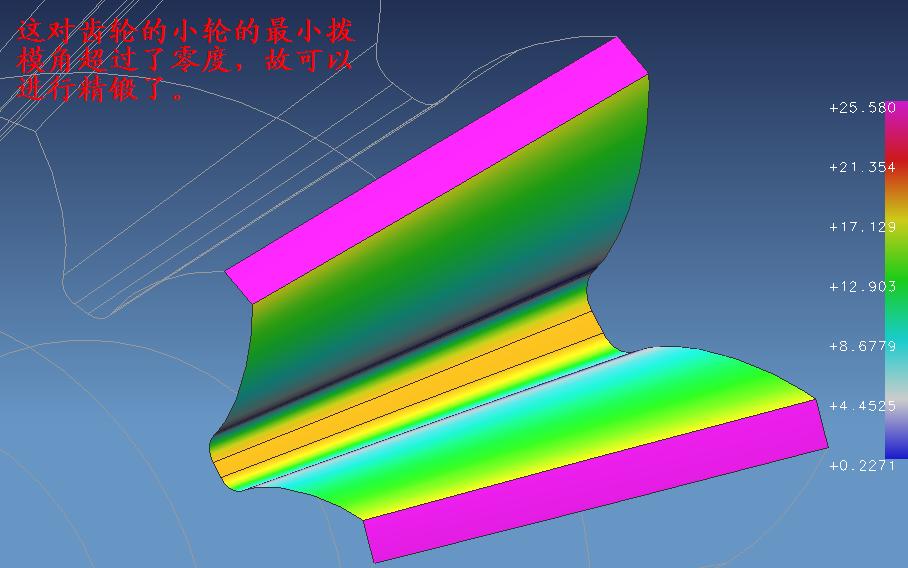

顺便分析了一下小轮齿槽的拨模性能：

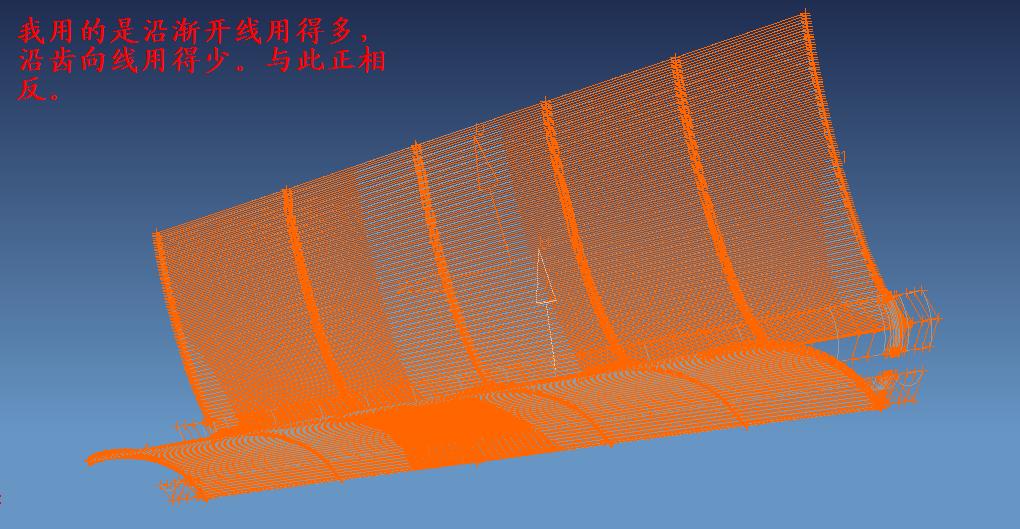

分析这个齿槽的样条线组，相当密的：



WOODEE先生提出以齿槽为主建模将是相当方便的，谢谢，我已在螺旋锥齿轮建模中用Grip开发的方法进行二个锥轮各一个齿槽的直接建模了，慢慢来会有成果的。
