求助:齿根过渡曲线的曲率怎样计算?

tkfang711 · 发表于 2007-8-3 08:57

您需要登录才可以下载或查看，没有账号？注册

x

请问各位大虾,谁能告诉一下标准齿轮齿根过渡曲线的曲率半径怎样计算?比如 m=1,z=40的标准齿轮

robbin.li · 发表于 2007-8-11 09:58

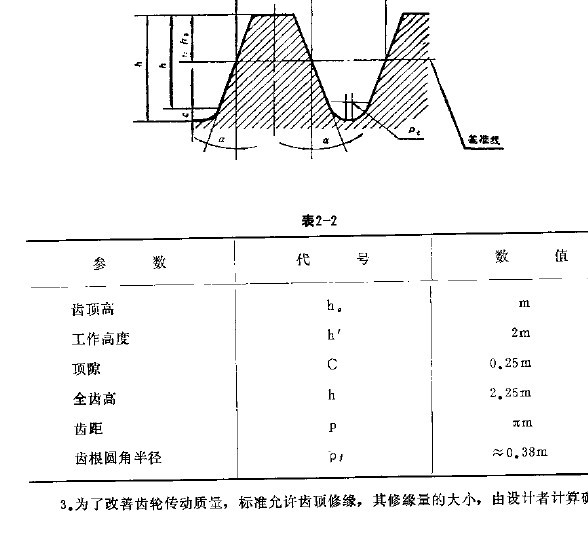

对于模数大于等于1的的齿轮，标准的齿根过渡圆角应该是0.38*m。国标和ISO 的都是这个数值

nuaairwin · 发表于 2007-8-11 18:42

能取别的数值吗？一定是0.38？

gugu0504 · 发表于 2010-4-19 10:36

回复 3# nuaairwin

0.38是一个经验数值吧，准确的是有计算公式的

jsxyzhangjia · 发表于 2010-6-8 14:08

齿顶高是1的情况下，是0.38M

freefreemen · 发表于 2010-6-10 18:20

公式很复杂，看得头晕晕:)

mikesun0013 · 发表于 2010-7-18 23:17

rp=c*m/(1-sina)
都是刀具的参数

logxing · 发表于 2010-7-21 11:23

本帖最后由 logxing 于 2010-7-21 11:24 编辑

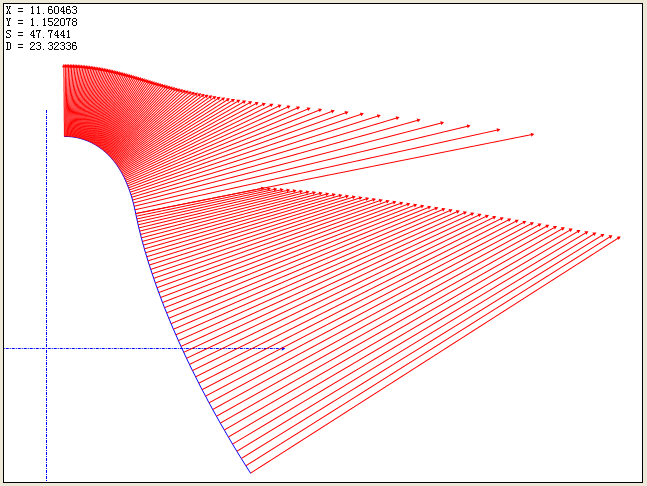

我还以为楼主说的是这个：

实际上每点曲率都不相同。

王工 · 发表于 2010-7-21 12:16

本帖最后由王工于 2010-7-22 12:45 编辑

更正

xuefengtang · 发表于 2010-7-23 13:07

是啊，我们一般习惯称齿根圆弧，其实齿根部分一般不是圆弧，是滚刀刀尖形成的摆线，当然用成形加工齿轮是可以做成圆弧的。
