用creo建了个斜齿轮，齿根过渡曲线用了woodee先生的方程

yhn567 · 发表于 2014-5-15 11:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

这样的啮合线是正确的吗？

hyfjy · 发表于 2014-5-15 14:30

齿根过度曲线对于齿轮的齿数较少的齿轮比较重要，对于较小模数的齿轮，影响较大，对于较大模型，较多齿数的齿轮，作用不是太明显，对于啮合副来说，齿根过度曲线是保证啮合副不致于在齿根干涉的，也是指较少齿数。斜齿轮副的啮合迹线，是你看到的那个位置，只是图形有点粗糙了，从动画上看，没有参与啮合的齿面也有了接触印痕，就让人不明白了。正确的啮合迹线是沿啮合线的位置开始和结束的。通过二个基圆柱的内公切面，做一个内公切面放在啮合副上就完全知道了。

yhn567 · 发表于 2014-5-15 20:46

hyfjy 发表于 2014-5-15 14:30

登录/注册后可看大图

齿根过度曲线对于齿轮的齿数较少的齿轮比较重要，对于较小模数的齿轮，影响较大，对于较大模型，较多齿数的 ...

费老好，懂了。。。我也发觉在齿数多的时候齿根过渡部分很小。我没简单办法，按您的思路，就是用了几条渐开线和几条齿廓上的斜线混合而成，至于你说的问题，这个动画是装配好以后把一个齿轮颜色的透明度降下来得到的。。。我也不知道为啥没啮合的也有影子，冏

hyfjy · 发表于 2014-5-15 23:04

yhn567 发表于 2014-5-15 20:46

登录/注册后可看大图

费老好，懂了。。。我也发觉在齿数多的时候齿根过渡部分很小。我没简单办法，按您的思路，就是用了几条渐 ...

在PROE系列软件中做运动仿真，要想看清啮合还真的不容易，原因是这款软件对于分辨率的提高有点困难，只能怪软件不行了。我也试过，比UG软件要差一些了。所以我在需要看清啮合的动画上都是用UG软件的。

jxgzlyh · 发表于 2014-5-16 12:13

Proe虽分辨率没ug强，但要达到ug的模拟效果是可以的

zy_cad · 发表于 2015-11-16 15:55

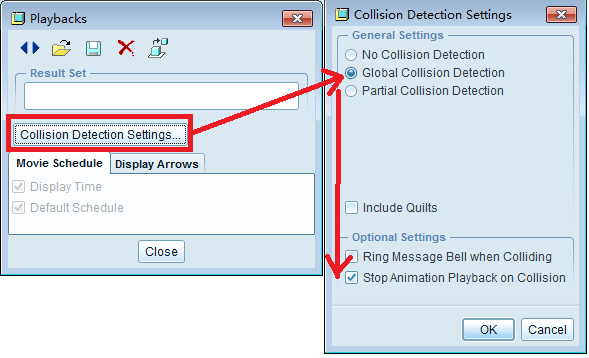

通过动态干涉分析，有干涉设置停止就知道了。

qreqreqre · 发表于 2015-11-25 16:46

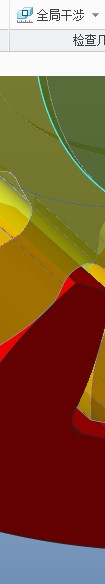

停了用这个分析下
