KISSSOFT滑动率曲线中的A/B/C/D/E这几个点代表什么？

jackyhsueh

感謝各位詳細的說明

zengxiaodong

zengxiaodong 发表于 2021-9-8 08:49
在内啮合的时候，有时（而不是一定）会发生节点位于双齿对啮合区的情况，楼上就是实际的例子。

节点也可以位于DE区间，同样是双齿对啮合区

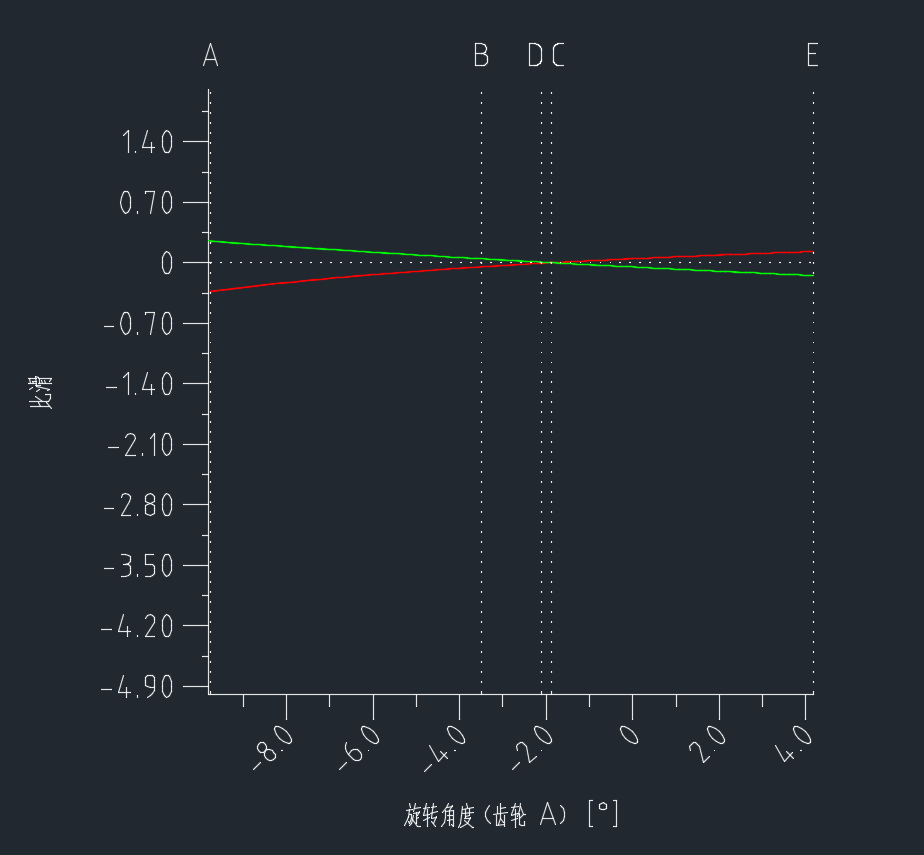

对应的比滑图

zengxiaodong

jiedinlongyaner521 发表于 2017-10-12 20:18

这张表误人子弟！

滑动率在节点处为零，啮合点离节点越远则滑动率越大；在这个前置规则下面，最大滑动率的大小仅代表起止啮合点离基圆的接近程度，离基圆越近滑动率越大，在基圆上滑动率为无穷大。

滑动率大于3，与滑动率小于1相比，这2种情况下齿面相对滑动速度差别很小，因此，无论是发热还是磨损，都是理论上略有差别而已，实际上很难显现出差异。总之，绝不是滑动率大于3就不能接受！

zengxiaodong

longyaner521 发表于 2017-10-12 20:18

全世界广泛使用的建筑用施工升降机，俗称施工电梯，起源于阿里马克，其垂直驱动是齿轮齿条，齿轮齿数只有15，模数8，最大滑动率在15~20之间，这个滑动率比3可是大了去了，从未听说有什么问题！而且快100年了，全世界累积用量保守估计肯定超过1000万台了。

xin0628

学习了  谢谢

子虚

zengxiaodong 发表于 2022-4-12 08:19
全世界广泛使用的建筑用施工升降机，俗称施工电梯，起源于阿里马克，其垂直驱动是齿轮齿条，齿轮齿数只有 ...

您好，可不可以这么理解，滑动率代表的是两个齿面的相对滑动比率，即便相对滑动比率很大，但是如果滑动速度本身很小，造成的磨损也会很小？
谢谢。

zengxiaodong

子虚 发表于 2022-5-31 15:21
您好，可不可以这么理解，滑动率代表的是两个齿面的相对滑动比率，即便相对滑动比率很大，但是如果滑动速 ...

答案是显然的呀：即使滑动率无穷大，可是如果滑动速度很小很小，那肯定是磨损很小很小的！



所以，用比滑来选择、设计、和优化齿轮的变位系数，可以认为是毫无意义的。

vandec

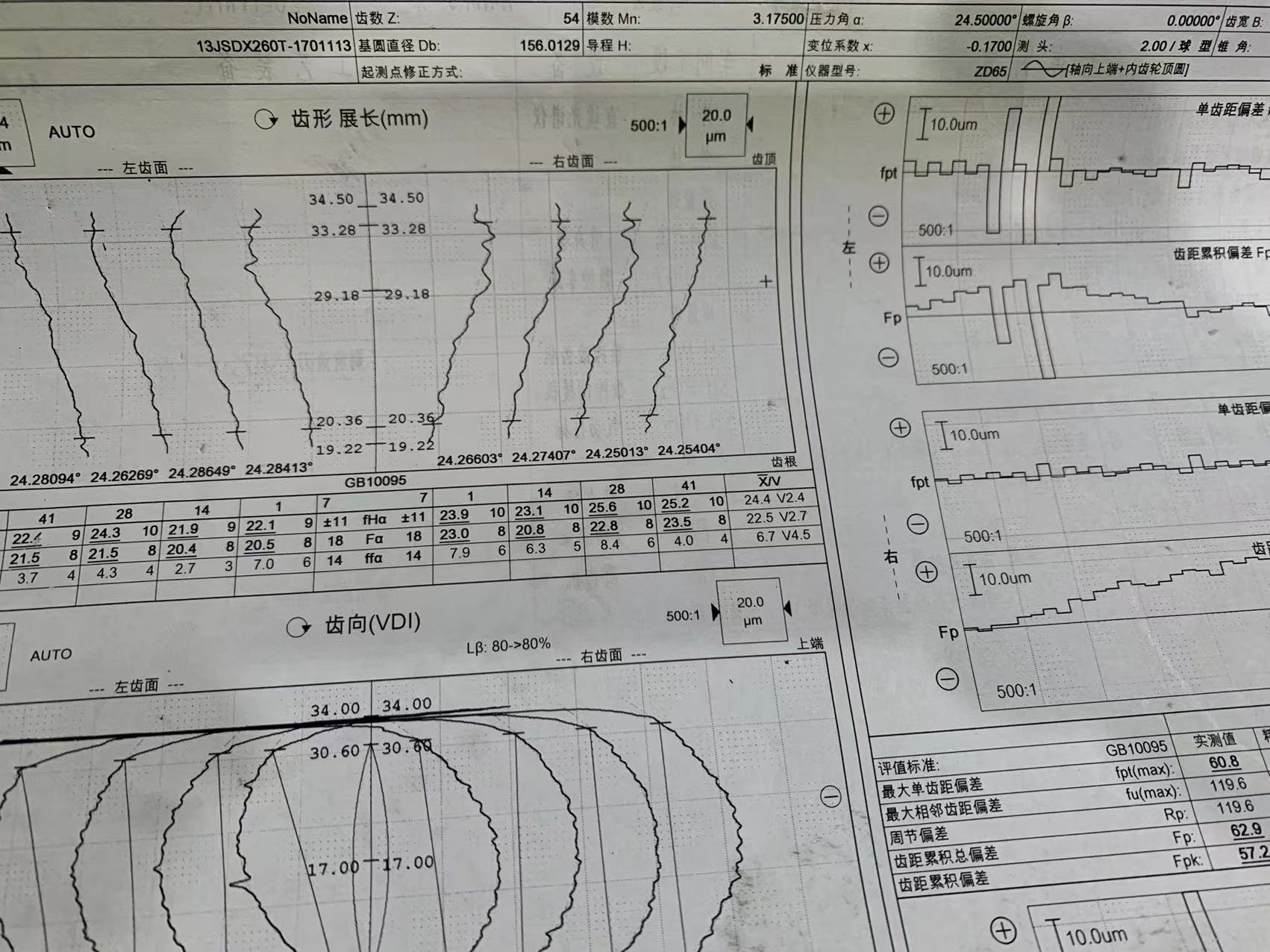

群主能问下这几个ABCDE点和齿轮检测中心的起评点中评点这些数据有关系吗？

cc0408

学习学习

猫咪小新

zengxiaodong 发表于 2021-8-17 17:47
搞懂了啮合特征点的问题，就能很容易理解下面这个齿间载荷分布系数图

老师您好，可以解释下这个刚度啮合曲线吗？图上的A1,A2,A3,E1,E2和ABCDE ,NI,N2是什么关系呀
