KISSSOFT滑动率曲线中的A/B/C/D/E这几个点代表什么？

zengxiaodong · 发表于 2021-8-20 08:35

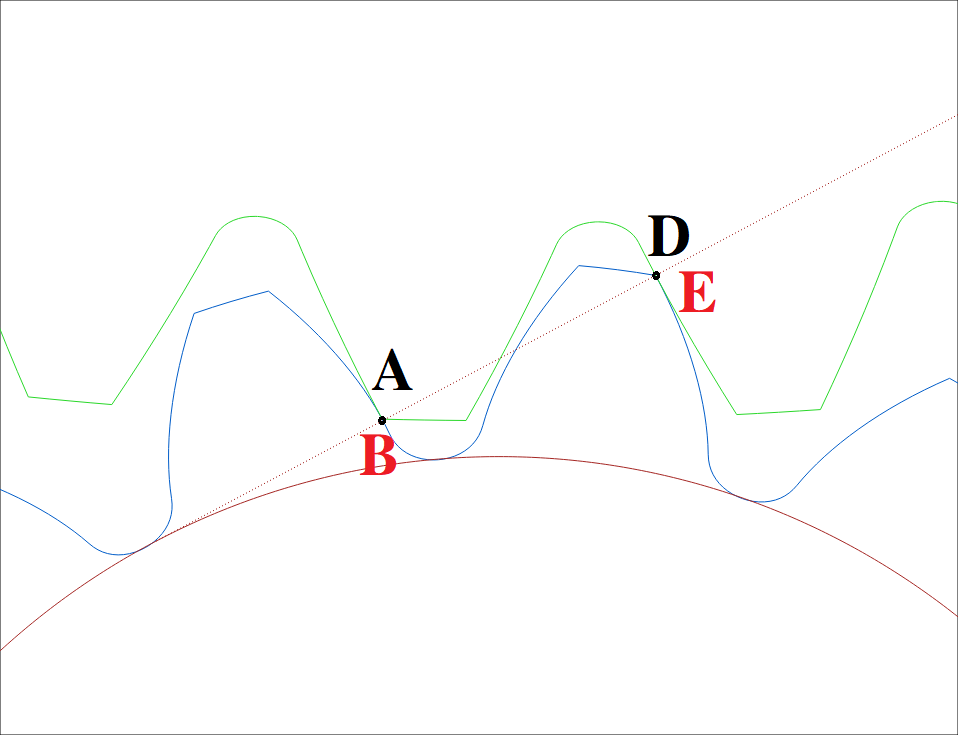

看一下端面重合度为1.0的特殊情况

zengxiaodong · 发表于 2021-8-20 08:44

端面重合度在1.0附近时（包括显著小于1时），由于A和E都远离基圆，所以齿根处的比滑它想大也大不了，只能是比滑很小！


DFM · 发表于 2021-8-26 20:12

通过调整模数、变位系数、中心距，都可以改变滑移率。单独滑移率1不难实现，难的是滑移率/啮合刚度/重合度/可靠性综合性能都好。

zengxiaodong · 发表于 2021-8-27 10:07

DFM 发表于 2021-8-26 20:12
通过调整模数、变位系数、中心距，都可以改变滑移率。单独滑移率1不难实现，难的是滑移率/啮合刚度/重合度/ ...

牛头还没有对上马嘴
滑动率为1.0并没有什么特殊之处，也没人讨论过这个1.0的情形，更没有人关心过如何实现滑动率为1。

zengxiaodong · 发表于 2021-9-3 09:20

关于接触线上特征点，还与齿面润滑有关，德国人说节线附近润滑条件最好，我对此结论尚存疑。


zengxiaodong · 发表于 2021-9-8 08:46

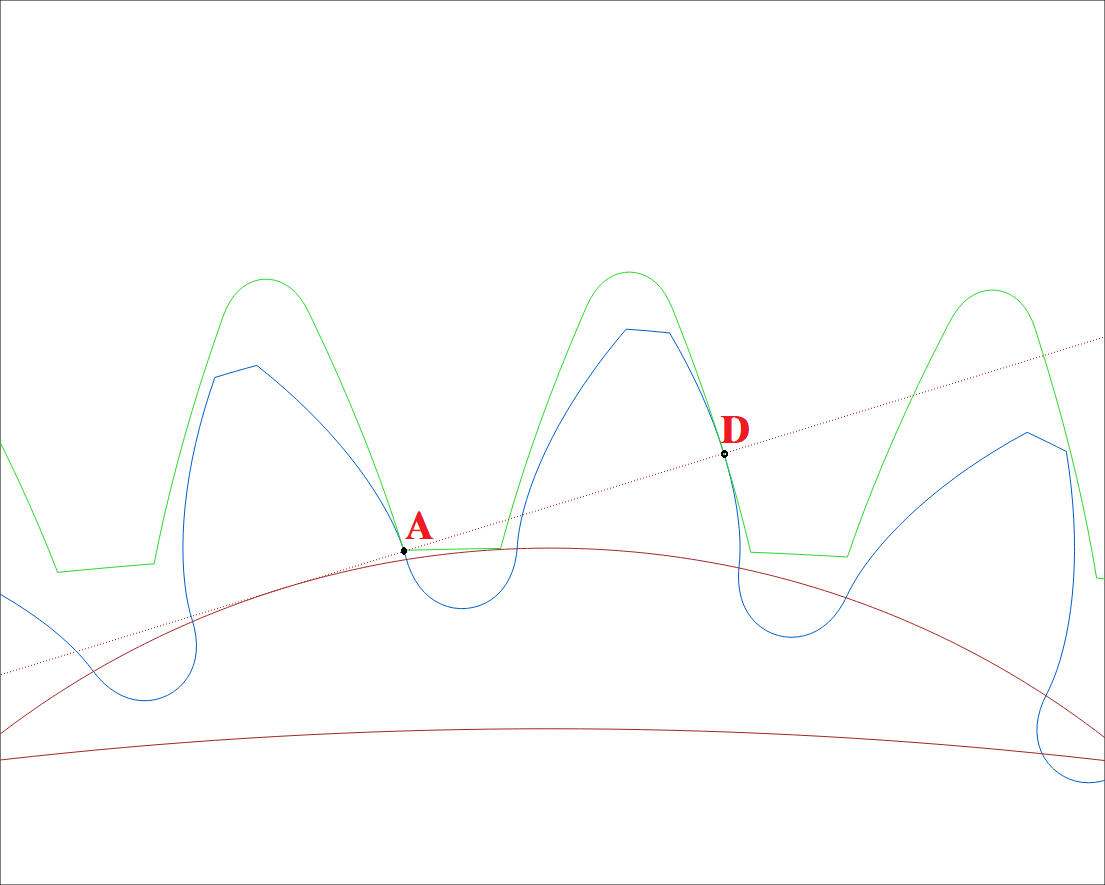

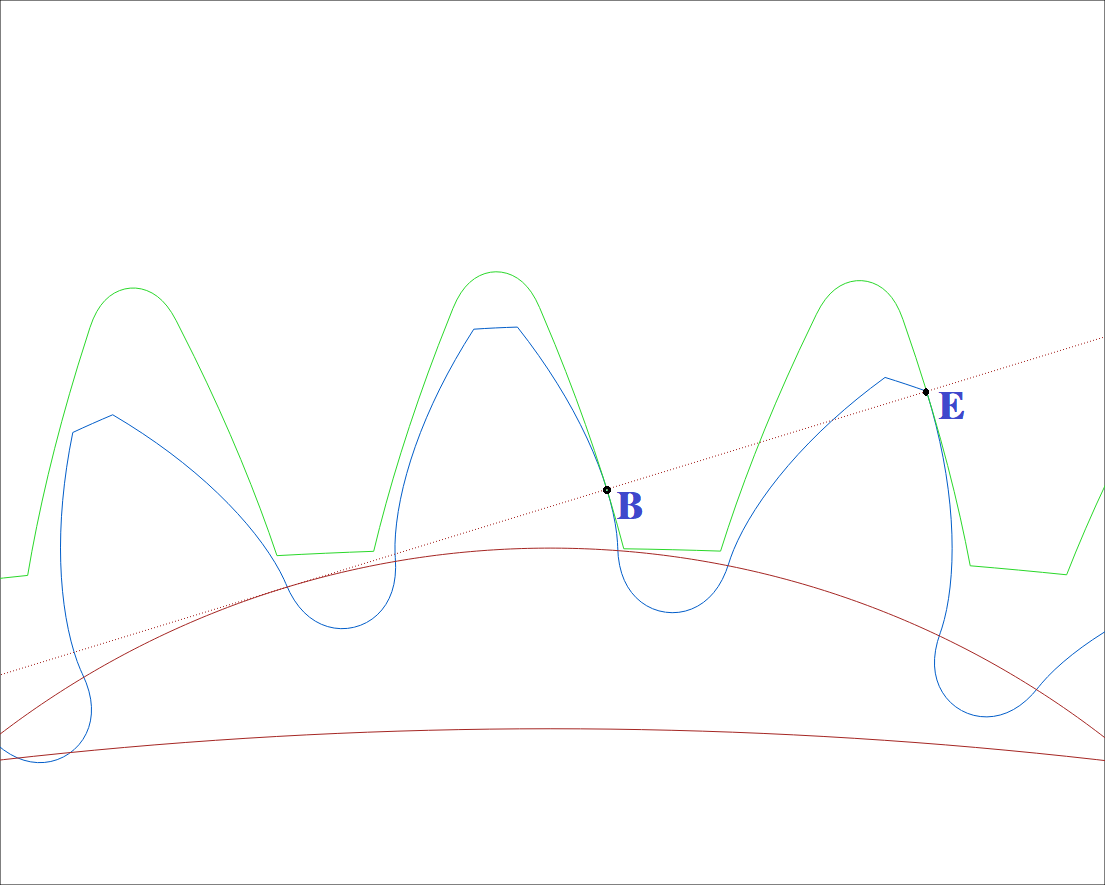

下面来看看内啮合发生的一个特殊情况

zengxiaodong · 发表于 2021-9-8 08:49

在内啮合的时候，有时（而不是一定）会发生节点位于双齿对啮合区的情况，楼上就是实际的例子。

AB区间，DE区间都是双齿对啮合区，而BD区间是单齿对啮合区。

仔细观察可以发现，节点并不是位于BD区间，而是位于AB区间，也就是节点位于双齿对啮合区！

zengxiaodong · 发表于 2021-9-8 09:00

从比滑曲线，更加明显看出，节点C位于双齿对的AB啮合区间

zengxiaodong · 发表于 2022-4-10 08:19

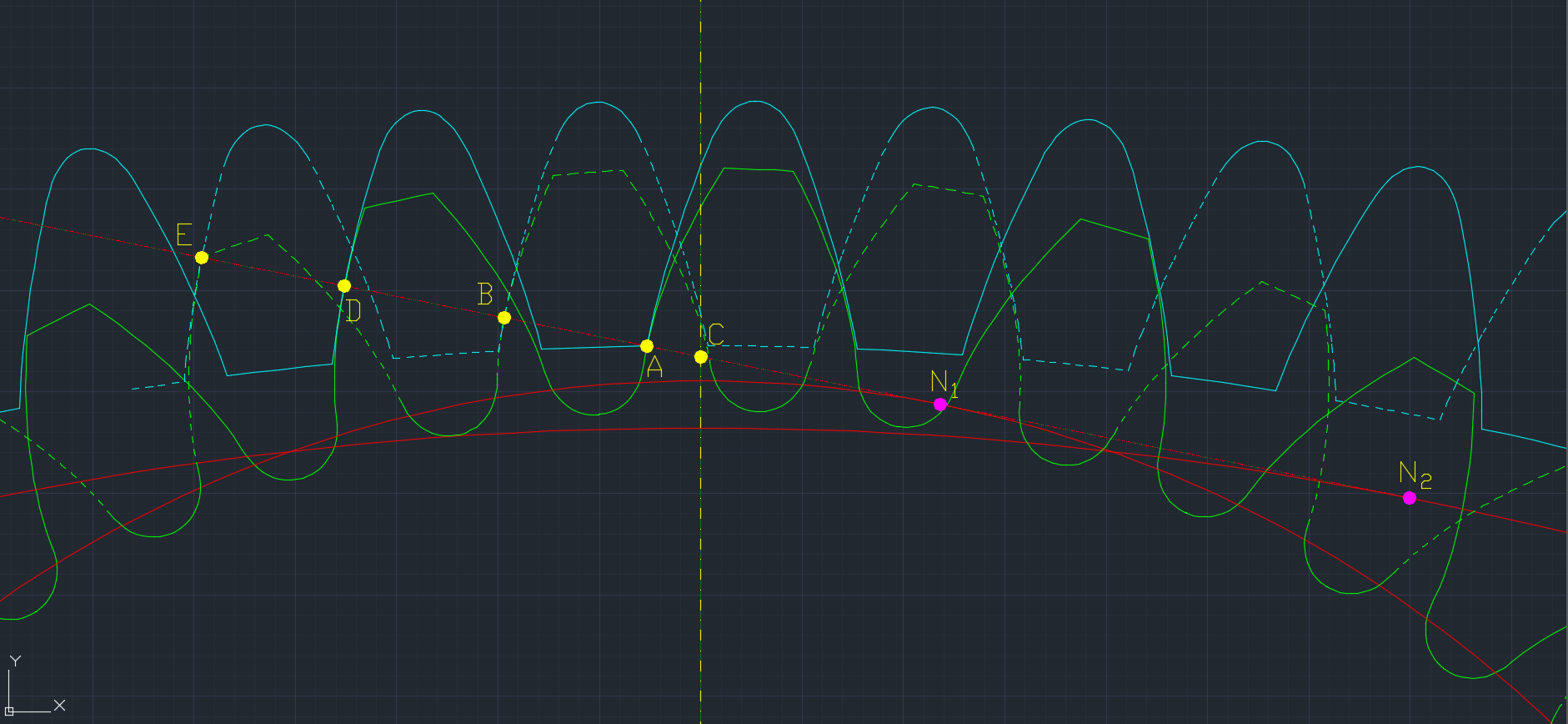

内啮合，甚至会出现节点位于啮合区以外的情形

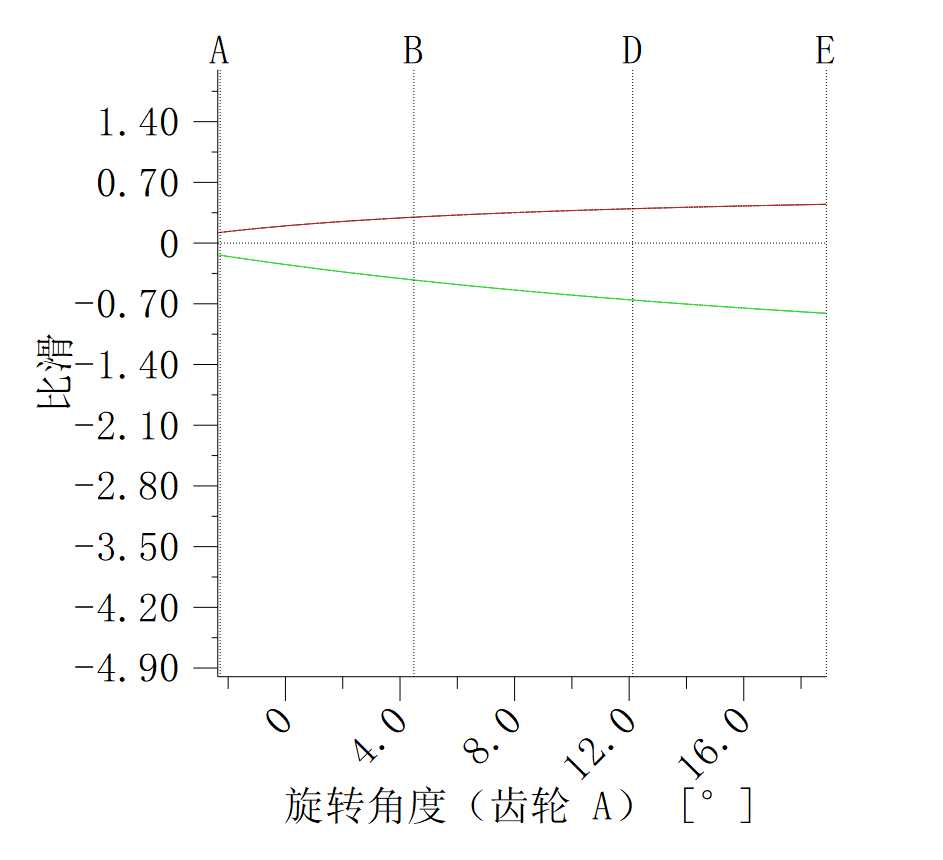

这种情况下的比滑图


zengxiaodong · 发表于 2022-4-10 08:53
