圆柱齿轮设计求助

fuguangyi · 发表于 2015-4-21 14:45

您需要登录才可以下载或查看，没有账号？注册

x

我这里有一对齿轮 m=3.5 z1=16 z2=64 中心距A=148 齿轮宽度49
需要保证足够的弯曲强度和接触强度，如何设计螺旋角和分配变位系数？

lvjiupeng · 发表于 2015-4-21 15:12

这也是我想问的问题,有没有可以参考的资料或者经验

niuershiye · 发表于 2015-4-21 19:54

64/16=4.0 不好 ===》 64---65（或63）为好 ---- 所谓齿数互质。

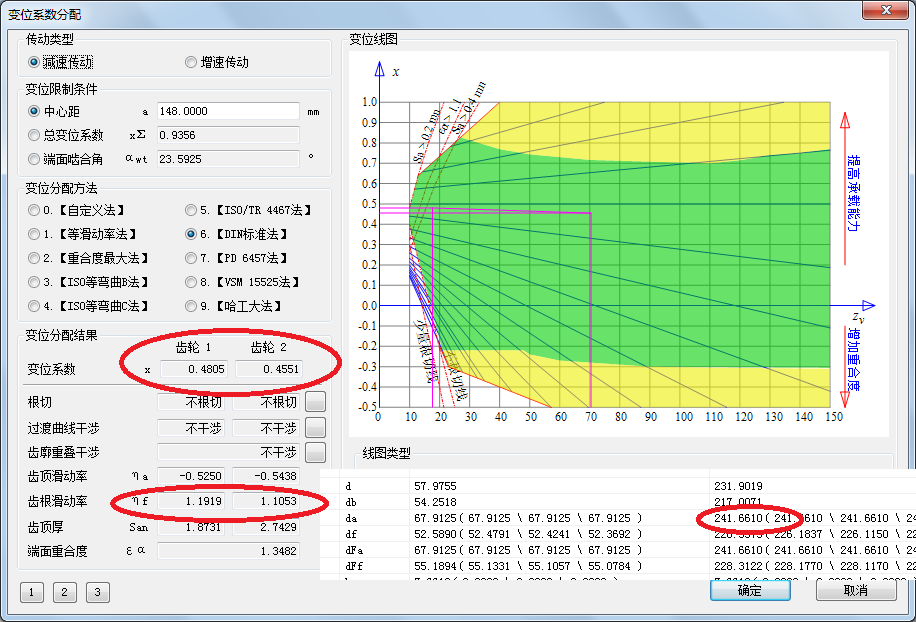

一点要 64--16 可以按照下图
原则：
1》总变位 0.5---1.0 （德国西马克减速器设计规范）
2》epslong -beta 一般大于 1.0

qdtruck · 发表于 2015-4-21 20:15

此时可选94KW的电机！

fuguangyi · 发表于 2015-4-21 22:53

本帖最后由 fuguangyi 于 2015-4-21 23:38 编辑

niuershiye 发表于 2015-4-21 19:54

登录/注册后可看大图

64/16=4.0 不好 ===》 64---65（或63）为好 ---- 所谓齿数互质。
一点要 64--16 可以按照下图
原则： ...

谢谢大师，让我学到一般纵向重合度大于1

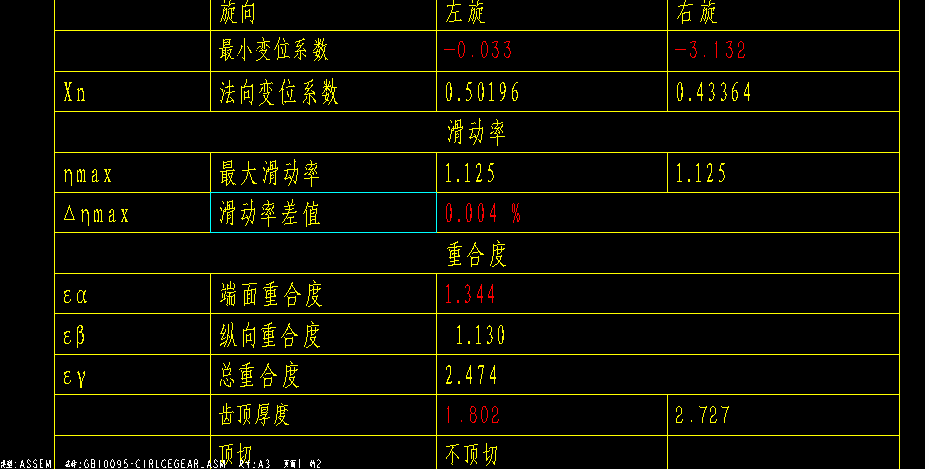

我按重合度相等计算出的结果：基本接近你的计算

fuguangyi · 发表于 2015-4-21 23:01

qdtruck 发表于 2015-4-21 20:15

登录/注册后可看大图

此时可选94KW的电机！

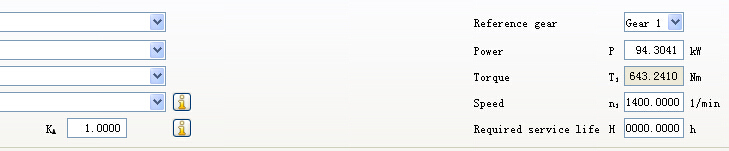

谢谢你给我计算出这对齿轮的许可扭矩

niuershiye · 发表于 2015-4-21 23:38

fuguangyi 发表于 2015-4-21 22:53

登录/注册后可看大图

看了大师的计算的软件，吓死我了，怎么计算的跟我的都不一样啊：按大师分配的变位系数，竟然计算的几何尺 ...

建议你用 KISSSOFT 核算你的结果！

niuershiye · 发表于 2015-4-21 23:50

本帖最后由 niuershiye 于 2015-4-21 23:58 编辑

fuguangyi 发表于 2015-4-21 22:53

登录/注册后可看大图

谢谢大师，让我学到一般纵向重合度大于1

用另外一个软件结果也是一样。变位按 DIN 3992分配的。我软件 20多年还没有出现过错误
你的 da 肯定是错误的。da 错了，滑动率，重合度就跟着错了

fuguangyi · 发表于 2015-4-21 23:54

本帖最后由 fuguangyi 于 2015-4-22 00:05 编辑

niuershiye 发表于 2015-4-21 23:50

登录/注册后可看大图

你的数据怎么删除了。

用另外一个软件结果也是一样。变位按 DIN 3992分配的。

刚才没注意，是我齿顶高系数搞错了

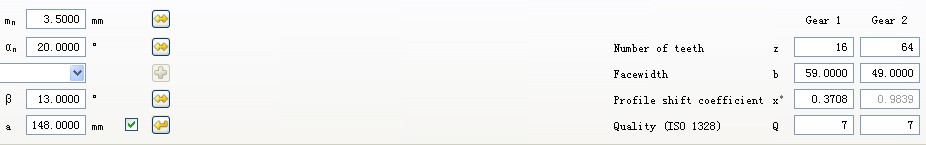

我觉得如果螺旋角按13°齿宽改为49，虽然重合度小了点，但是大小齿轮变位系数大了，可以增加齿轮的弯曲强度和接触强度，按你的图，我的理解
还有个好处可以减小轴向力，

fuguangyi · 发表于 2015-4-22 00:10

niuershiye 发表于 2015-4-21 19:54

登录/注册后可看大图

64/16=4.0 不好 ===》 64---65（或63）为好 ---- 所谓齿数互质。
一点要 64--16 可以按照下图
原则： ...

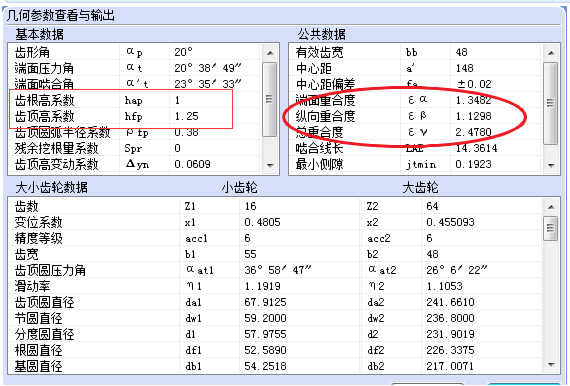

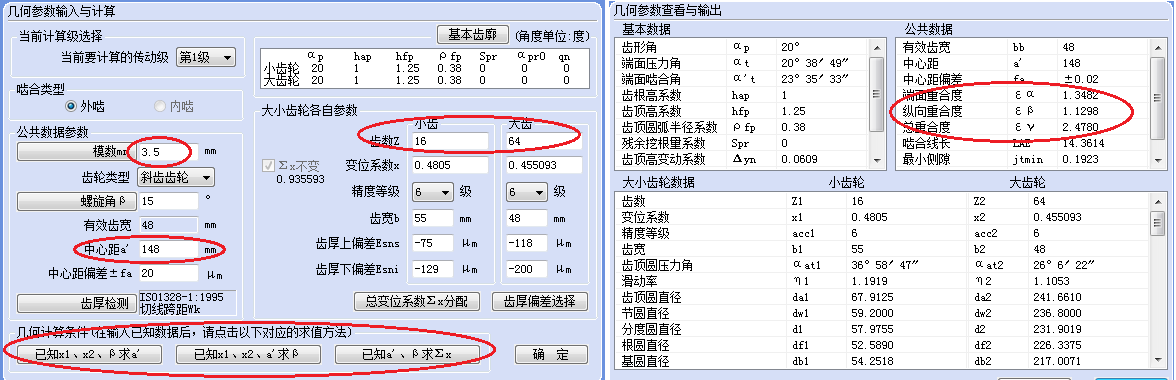

大师你的软件，参数叫法怎么跟正常不太一样：
