小模数齿轮齿形问题

阿斯顿123 · 发表于 2010-7-6 22:57

还有你心轴的跳动几丝一定要正

chilunxiansheng · 发表于 2010-7-15 22:28

板主杨大侠 6楼的高见让人钦佩,补充一句:请检查、清洗或更换一下刀轴的螺母和垫圈，保你药到病除。

减速电机 · 发表于 2010-7-19 08:28

刀具有问题吧

chenzl1223 · 发表于 2011-2-24 23:24

同样的问题！！！！只是我们是国产机！宁江Y3603！！！正在头痛中:Q

zqtaibang · 发表于 2011-2-25 07:57

刀具刀齿周节误差太大，造成滚齿出棱，先重磨滚刀，磨后检查刀具精度合格后再滚齿，齿数较少，还要求滚齿对中。

dongjingzhiji · 发表于 2011-6-8 12:26

回复 godlove7 的帖子

呵呵，才看到这个帖子。

去年10月我们在成都成量安装了一台W90CNC.

加工一种齿轴，模数0.15915，20牙：

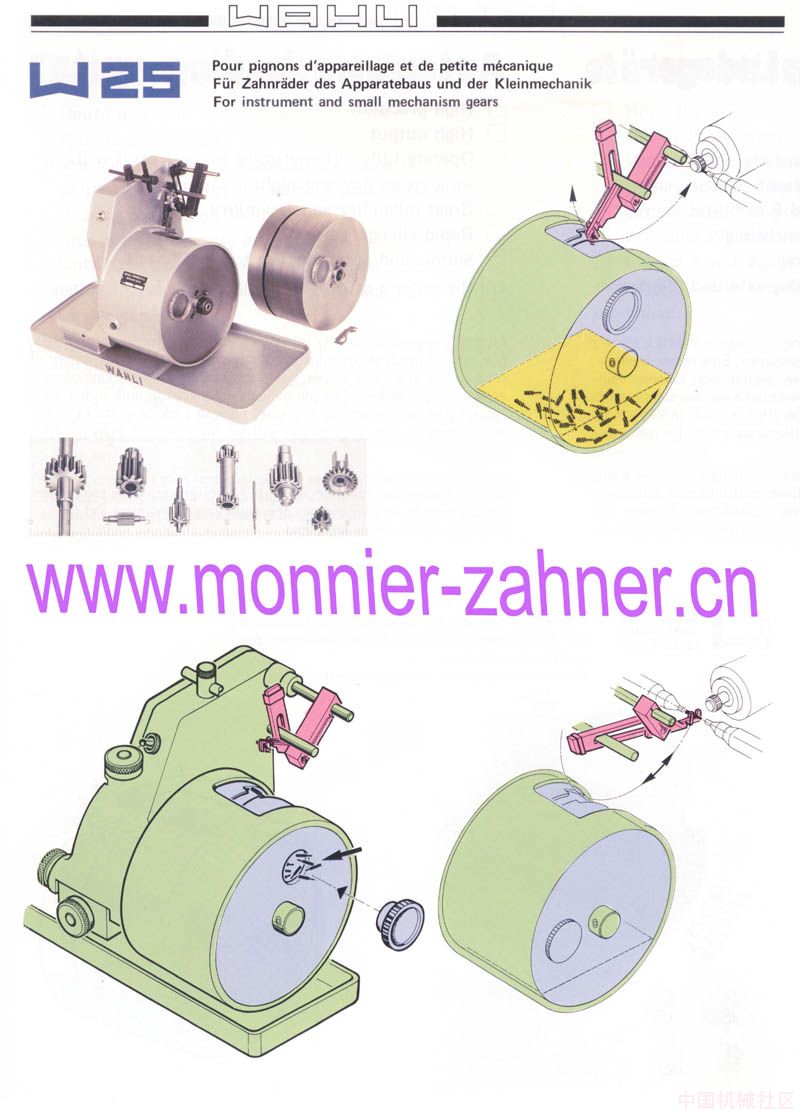

W25上料器自动上料，采用凹面顶尖（有内齿）
自动夹紧后，齿轴锥面旁直径1毫米轴颈跳动<2微米

刀轴跳动控制在2微米以下，AA滚刀径跳端跳控制在3微米以下

滚刀经过对中和微调（以5微米量级窜），才能做到这个样子
（瑞士hauser投影仪，100X）：

对，不是很完美，然而偏差在检验模板的双刻度线内，合格。
经装表验证，手感顺滑，精度优良。

诸位现在能买到的成量百分表、千分表，应该有W90CNC加工的齿轴了。

W90CNC视频：

wangjunjtslhc · 发表于 2011-6-8 18:06

就那个样子

zqtaibang · 发表于 2011-6-8 19:48

主要是刀具周节误差太大造成的，还有就是滚齿时刀具对中不好。这个齿轮本身参数有些不合理，变位系数不够大，齿轮根切了。

chenzl1223 · 发表于 2011-6-8 19:52

兄弟！！！！！来个回复！！！！希望得到解决办法！！！学习中

顾顾 · 发表于 2011-6-9 11:20

刀具安装好后在检测一下刀具跳动，看齿形很像刀具跳动有点大
