小模数齿轮齿形问题

godlove7 · 发表于 2010-7-2 19:45

您需要登录才可以下载或查看，没有账号？注册

x

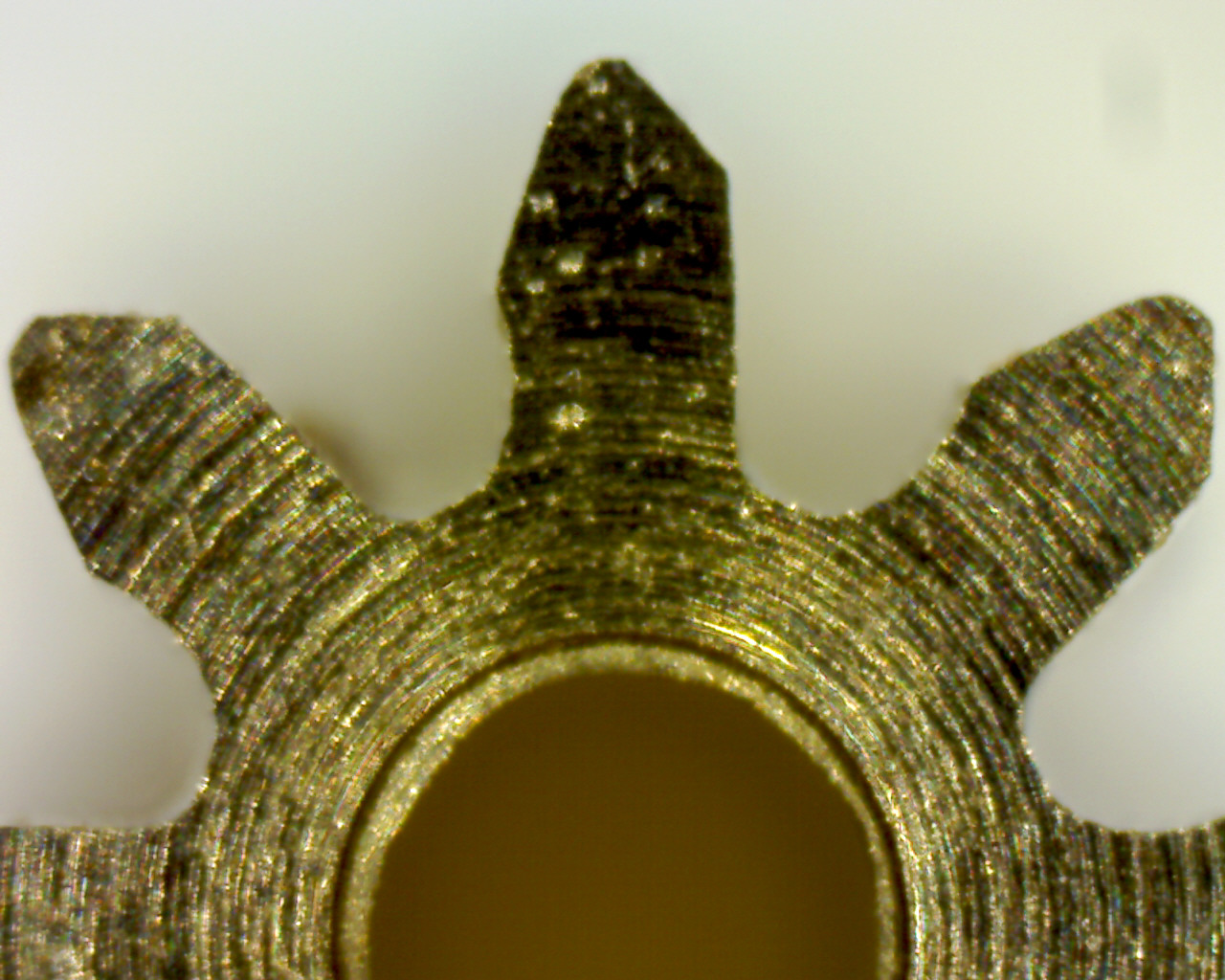

我公司有几台瑞士的W-90滚齿机，其中有两台滚齿机做出来的齿形不对称，是异形，刀具是硬质合金滚刀A级的，模数0.2，齿数是8齿。我贴图在上面，大家看看有没有什么办法调整。谢谢！ M0.2T8齿轮齿形.jpg

yuchunjin · 发表于 2010-7-2 20:01

老兄啊！你这是齿轮吗？我没见过。你的刀具修磨有问题，一定不是专用的磨刀机修磨的，

godlove7 · 发表于 2010-7-2 20:52

嘿嘿...没办法啊，现在就是遇到这样的问题了，不是滚刀修磨问题，我们的滚刀都是返厂修磨的。有没有什么高见啊？

陈宵鸿 · 发表于 2010-7-2 22:48

好象有点不对称！

齿轮光泽 · 发表于 2010-7-2 23:02

本帖最后由齿轮光泽于 2010-7-2 23:13 编辑

典型的刀具没对中现像,齿数越少越明显,解决办法也很简单:拿个表头压在刀轴端面向齿侧较短方向窜刀0.1mm试切一件,再检,再调校至合格,即可.

杨大侠 · 发表于 2010-7-2 23:43

一是刀具中心严重偏移.
二是滚齿机的刀杆跳动过大(超过0.3mm的),或刀杆已经弯曲了。

qnf · 发表于 2010-7-3 18:38

本帖最后由 qnf 于 2010-7-3 19:24 编辑

如果滚刀刃磨没有问题，余下的就只有两个问题：1.滚刀的安装精度，2.机床分齿精度！
此类加工缺陷在小模数齿轮加工中常见，非常容易解决！

huacheng2009 · 发表于 2010-7-3 22:21

长了很多知识

godlove7 · 发表于 2010-7-4 10:07

本帖最后由 godlove7 于 2010-7-4 12:30 编辑

回复 齿轮光泽 的帖子

这个问题我还没有考虑过。我现在去试试，有结果我回复您！谢谢！我主要在挂轮和蜗杆之间的间隙调整下功夫，其他的暂时还没有考虑。

godlove7 · 发表于 2010-7-4 10:11

回复 杨大侠 的帖子

杨大侠的意见我们已经安排下去测试了，刀杆的跳动很小，一般在0.01mm之内，另外刀具中心不对我们在测试。谢谢大侠的鼎力支持！
