请牛人帮忙解决花键轴断裂问题！！！

wzjshark · 发表于 2010-7-1 20:49

您需要登录才可以下载或查看，没有账号？注册

x

我有一根花键轴，采用超高合金钢，花键空刀槽Φ33,花键位于轴一端，其余外圆Φ50；要求加载6000N.m扭矩可以工作15000次，实际只工作了1000次就发生断裂。请问什么材料及热处理才能满足要求,花键轴结构尺寸不能改动。

王工 · 发表于 2010-7-1 21:55

疲劳强度达不到,是在空刀槽Φ33,处断裂的吗?

王工 · 发表于 2010-7-1 21:59

再说详细一点,材料,热处理,发个照片吧

wzjshark · 发表于 2010-7-8 09:28

是在空刀槽，材料是最常用航空超高钢，牌号暂不能提供（请谅解），硬度45~50HRC,бb：1800MPa

wzjshark · 发表于 2010-7-8 09:32

断花键

断轴

wzjshark · 发表于 2010-7-8 09:32

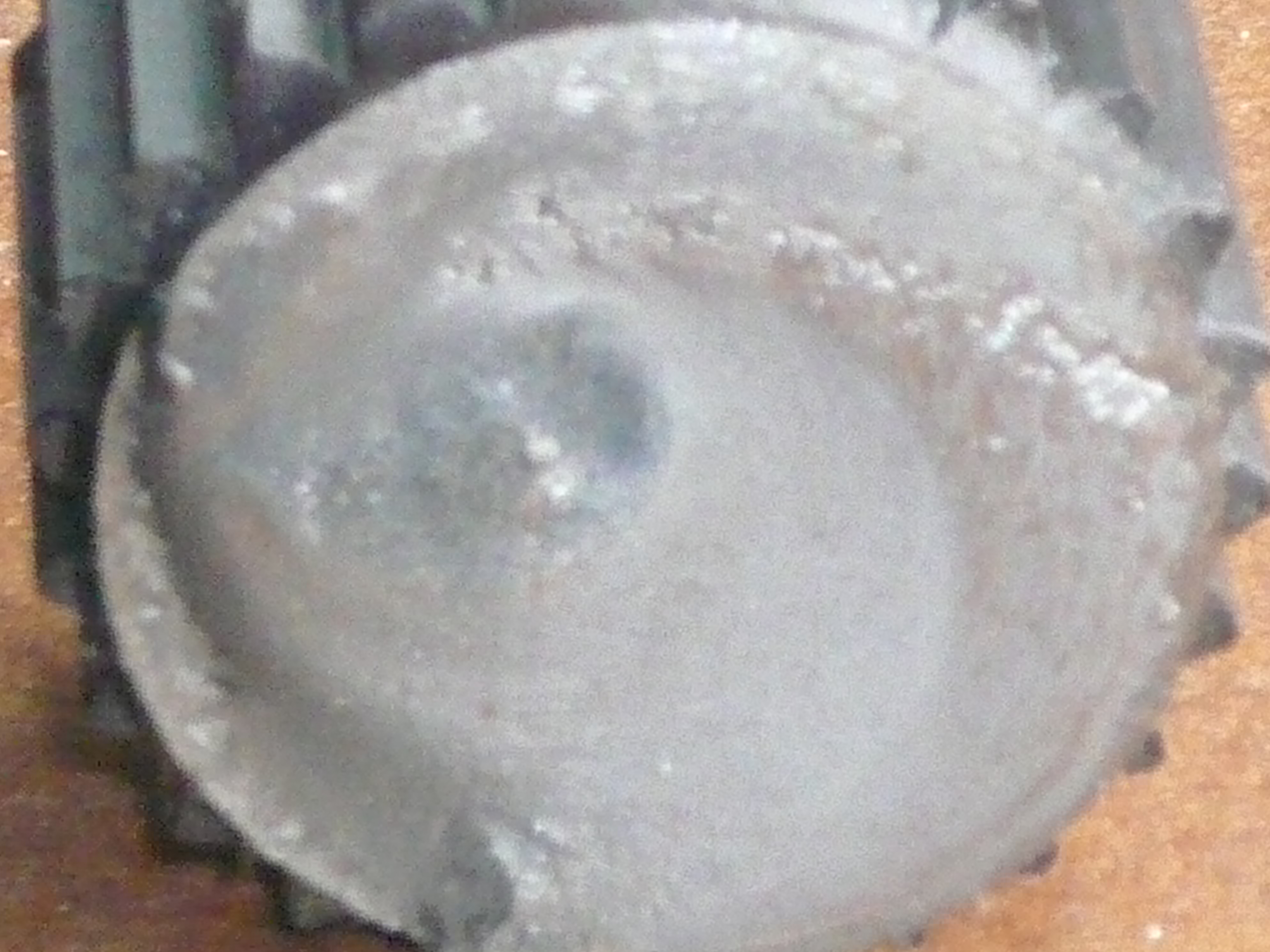

上图是断裂图片

hesheya · 发表于 2010-7-12 21:39

建议将退刀槽槽底圆弧过渡，还有什么帮助加QQ443203832

wzjshark · 发表于 2010-7-13 08:54

回复 hesheya 的帖子

谢谢参与讨论，空刀槽我们按最大到得圆角，而且将空刀槽抛光达到磨削的光度。有没有更好的材料及热处，来提高轴的抗扭强度。

syc102 · 发表于 2010-7-22 00:07

淬火后又经过哪几道机加工？另外能看一下轴向的照片吗？

王工 · 发表于 2010-7-25 20:31

疲劳强度达不到,是在空刀槽Φ33处断裂，看照片断裂心部偏移，分析一下锻造金属走向是否合理，
