刀疤五 · 发表于 2015-10-21 23:24

费老您好！

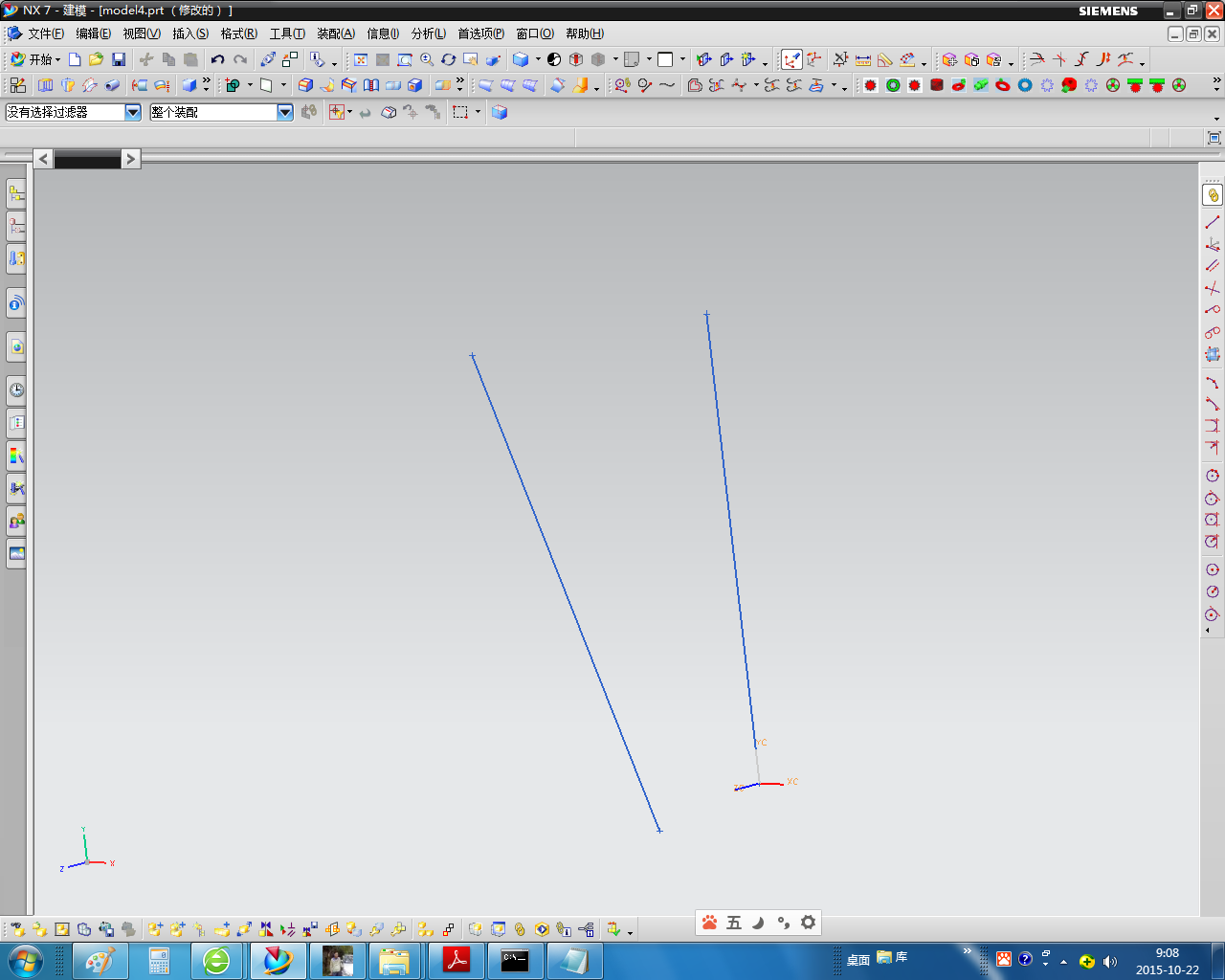

向您请教：PROE如何实现：两直线，不相交，实现一直线挠另一直线旋转生面曲面。

hyfjy · 发表于 2015-10-22 08:35

刀疤五发表于 2015-10-21 23:24

登录/注册后可看大图

费老您好！
向您请教：PROE如何实现：两直线，不相交，实现一直线挠另一直线旋转生面曲面。

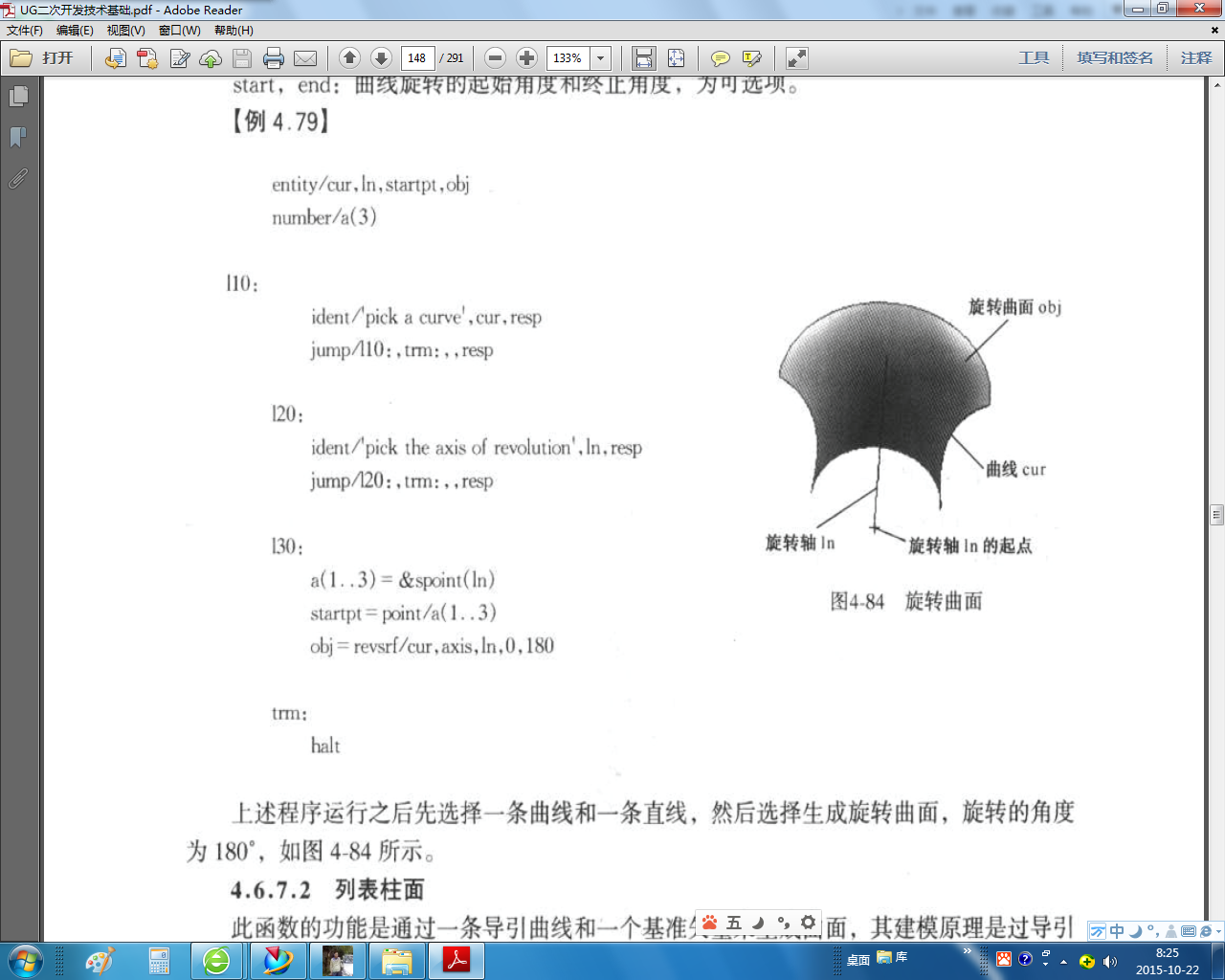

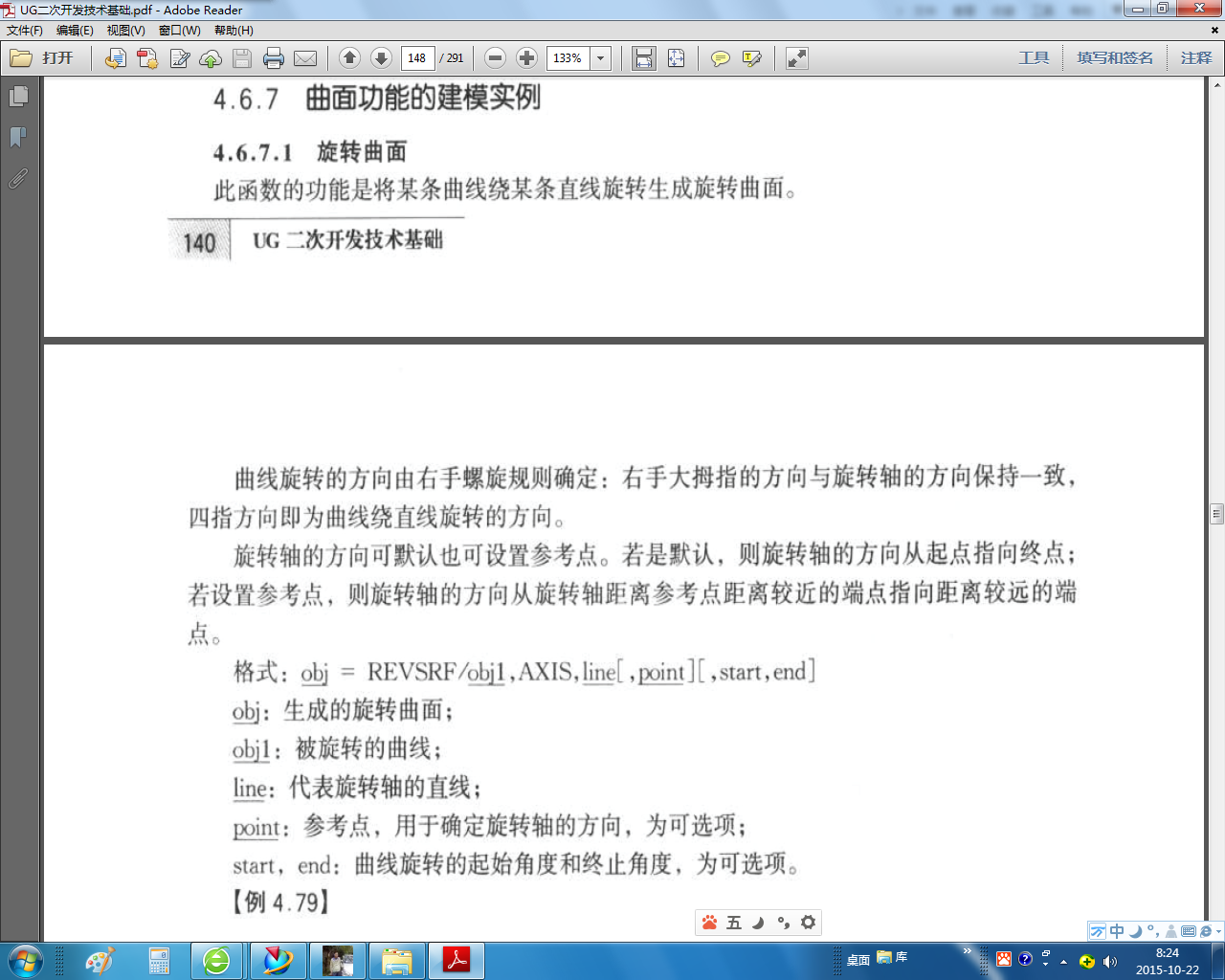

洪先生，我并不是太熟悉在PROE或者在CREO中利用二次开发的功能用程序驱动进行建模，我操作的主要软件，针对齿轮类零件的建模，一直在UG的二次开发，利用Grip语言进行编程，在这类程序中，各种操作的过程，几乎都可以找到对应的函数，编程也就是把这些函数按需要逐条运行，就会自动生成有关模型，包括点，曲线，曲面及实体。

hyfjy · 发表于 2015-10-22 09:27

本帖最后由 hyfjy 于 2015-10-22 09:53 编辑

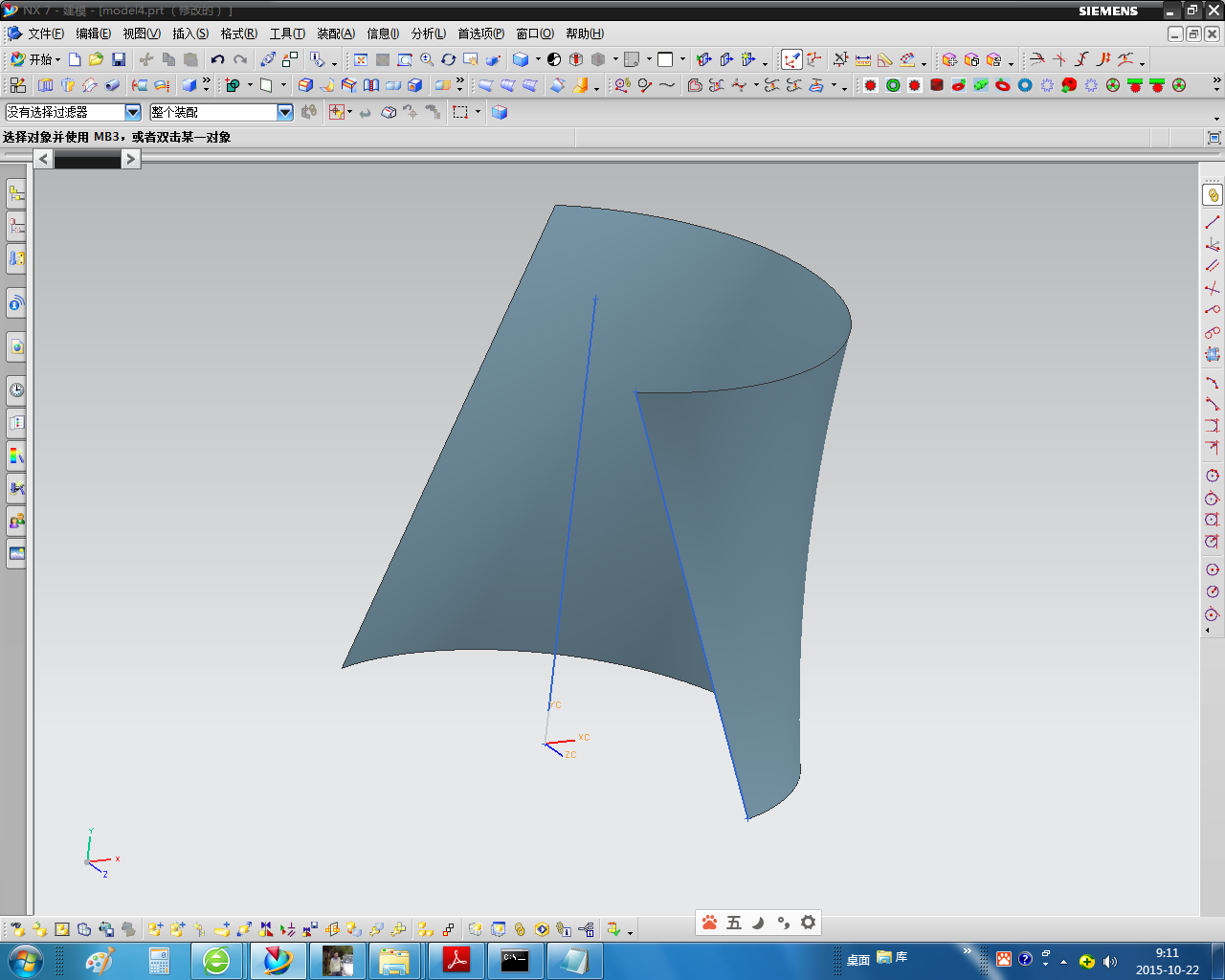

一个做好的模块，可以对需要做曲线的直线进行二点确定后定下这条直线，同时对轴线的二个端点进行设置，再定下绕这轴线的旋转角度（开始的度数及终止的度数），然后模块就按要求自动生成了曲线，请注意在一个曲线上，的确是有一条直线在这个曲面上，因为曲线就是这条直线的运动轨迹面。（有一条直线就意味着有无数条直线在这个曲线上）

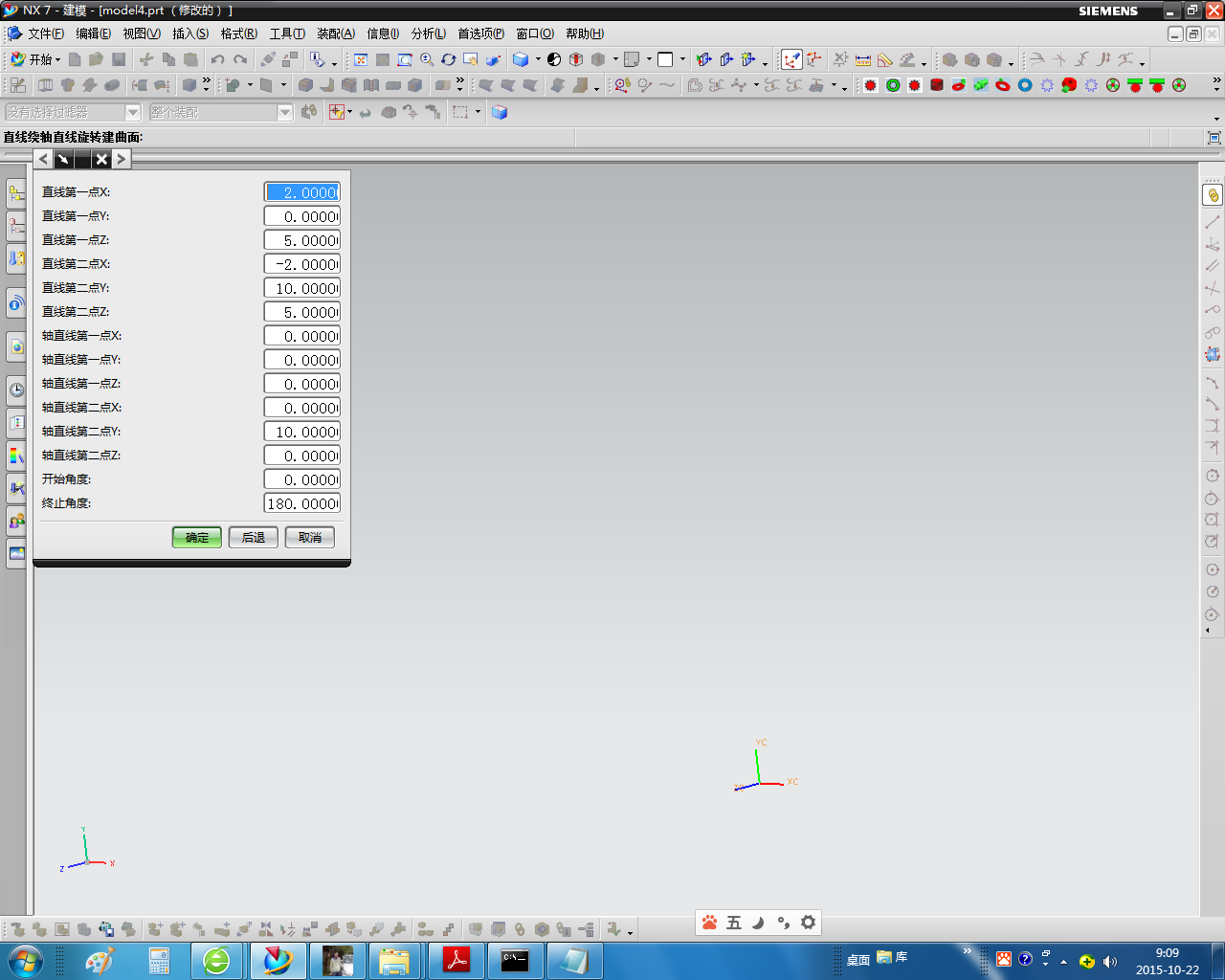

这个模块的压缩文件，解压后放在无中文路径的文件夹中，在UG的空白界面上点击“Ctrl +G”，就会有一个参数的界面，可以默认也可以合理地修改，然后点确定就可以按要求生成需要的曲线了。

QXJM.zip (896 Bytes, 下载次数: 3)

刀疤五 · 发表于 2015-10-23 08:09

hyfjy 发表于 2015-10-22 09:27

登录/注册后可看大图

一个做好的模块，可以对需要做曲线的直线进行二点确定后定下这条直线，同时对轴线的二个端点进行设置，再定 ...

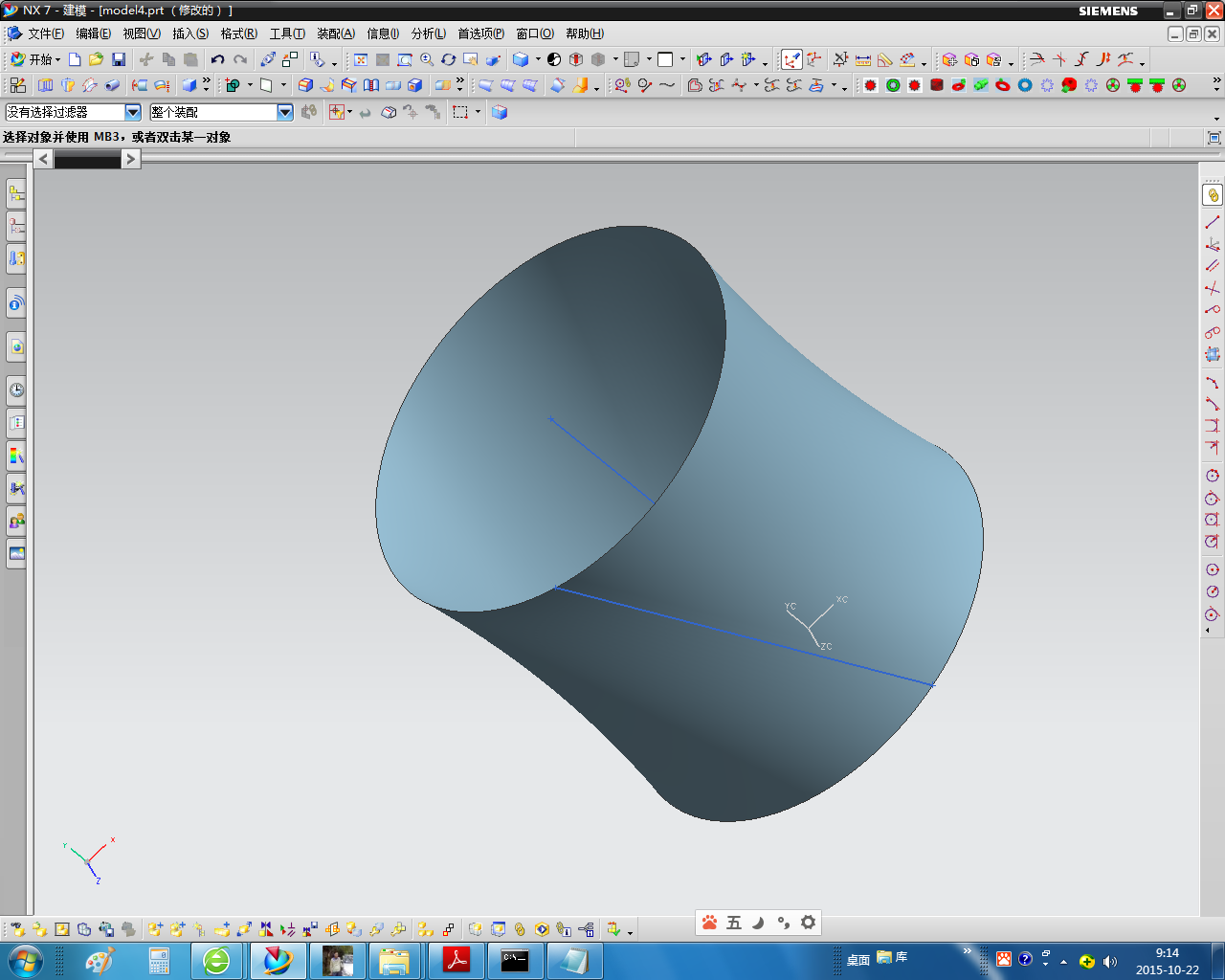

谢谢费老，旋转后是个曲面了。

zhuwenyan200 · 发表于 2015-10-23 12:07

zhuwenyan200@sina.com
谢谢楼主
