用小型软件进行二维及三维建模

LCF0917

LCF0917@163.com。 多谢！

EllisRay

楼主发ellisray@foxmail.com，非常感谢。

leozhang

bjjob1@163.com
谢谢分享。是UG二次开发的吗？

leozhang

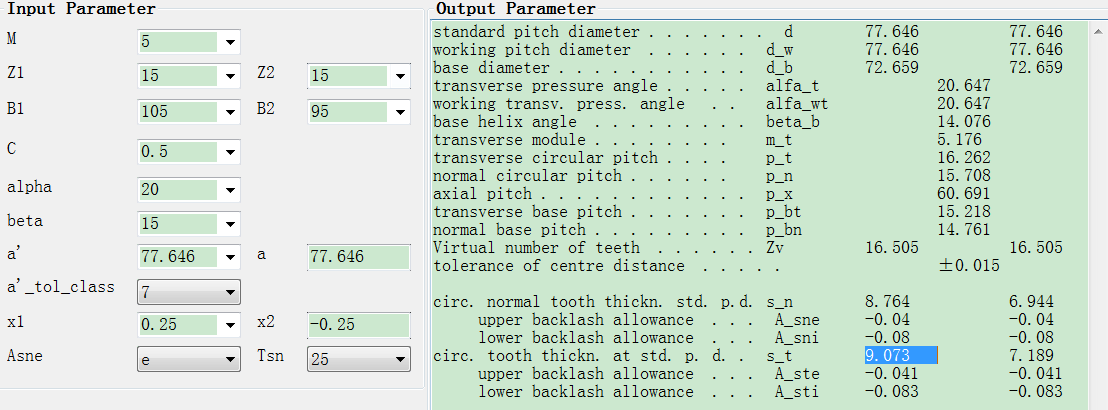

版主，这个软件相当不错，但是貌似端面分度圆齿厚计算有误，请核实。
我计算的是9.073

分度圆齿厚

hyfjy

leozhang 发表于 2014-11-6 13:12


登录/注册后可看大图

版主，这个软件相当不错，但是貌似端面分度圆齿厚计算有误，请核实。
我计算的是9.073

同样的参数，端面分度圆弧齿厚是9.07306439181723

    圆柱齿轮计算渐开线座标程序

        软件作者：hyfjy

计算日期: 2014-11-06           时间:14:52:36

    输入数据如下:

  法向模数:5     (端面模数):5.17638090205041

      齿数:15

  法向压力角:20   (端面压力角):20.6468964870465

分度圆螺旋角: 15 右旋斜齿轮

本次计算用于外齿轮

齿轮齿高系数: 1

齿轮顶隙系数: .25

  齿轮齿宽度:25

径向变位系数: .25

计算参数输出

      端面分度圆直径: 77.6457135307562

        端面基圆直径: 72.6586256699229

齿轮齿顶圆(大径)直径: 90.146

齿轮齿根圆(小径)直径: 67.646

    端面分度圆弧齿厚: 9.07306439181723

端面齿顶圆(大径)弦齿厚: 2.91678951641942

端面基圆弧齿厚对应圆心角(度): 15.275683485647

端面基圆弧齿厚对应圆心角之半(度):7.63784174282349

      基圆螺旋角(度): 14.0760954216625

齿顶圆(大径)螺旋角(度): 17.2802225393314

测量尺寸:

公法线跨齿数: 2

公法线公称值: 24.1556207944765

用齿条形刀具切齿有效渐开线起始圆直径: 72.915

  指定圆直径:72.6586256699229

指定圆螺旋角: 14.0760954216625

leozhang

hyfjy 发表于 2014-11-6 15:03


登录/注册后可看大图

同样的参数，端面分度圆弧齿厚是9.07306439181723

    圆柱齿轮计算渐开线座标程序        软件作 ...

(⊙o⊙)哦。多谢指教。
关于渐开线起始点位置，请教一下：使用DIN3960里面的公式计算的吗？

dff

这个好像只能针对无根切，且用标准刀具加工得到的齿轮。如用非标刀具，怎么求解呢？

hyfjy

用齿条形刀具进行切削时，是可以通过作图求出设计模型的齿轮的有效渐开线起始点位置的（把假想齿条刀具的齿顶高加上顶隙系数），然后自己导出相应的数学模型，与作图相比较确定无误后，就编入程序中了，这样如果发现了错误可以仔细去找数学模型存在的问题或者没想到的地方，时间长了，就熟悉了。别指望所有需要的东西都能找到，也能很方便地找到，还得掌握基本的数学知识才好。

萱萱

1742152490@qq.com

leozhang

楼主，分享一下吧，
bjjob1@163.com

qdafeng

希望分享 qdafeng@126.com
