径节齿轮计算图纸好像给的不对急求助

狼齿 · 发表于 2010-1-13 13:25

本帖最后由狼齿于 2010-1-13 13:31 编辑

回复 20# gghbb

哦但是15楼说模数错了！

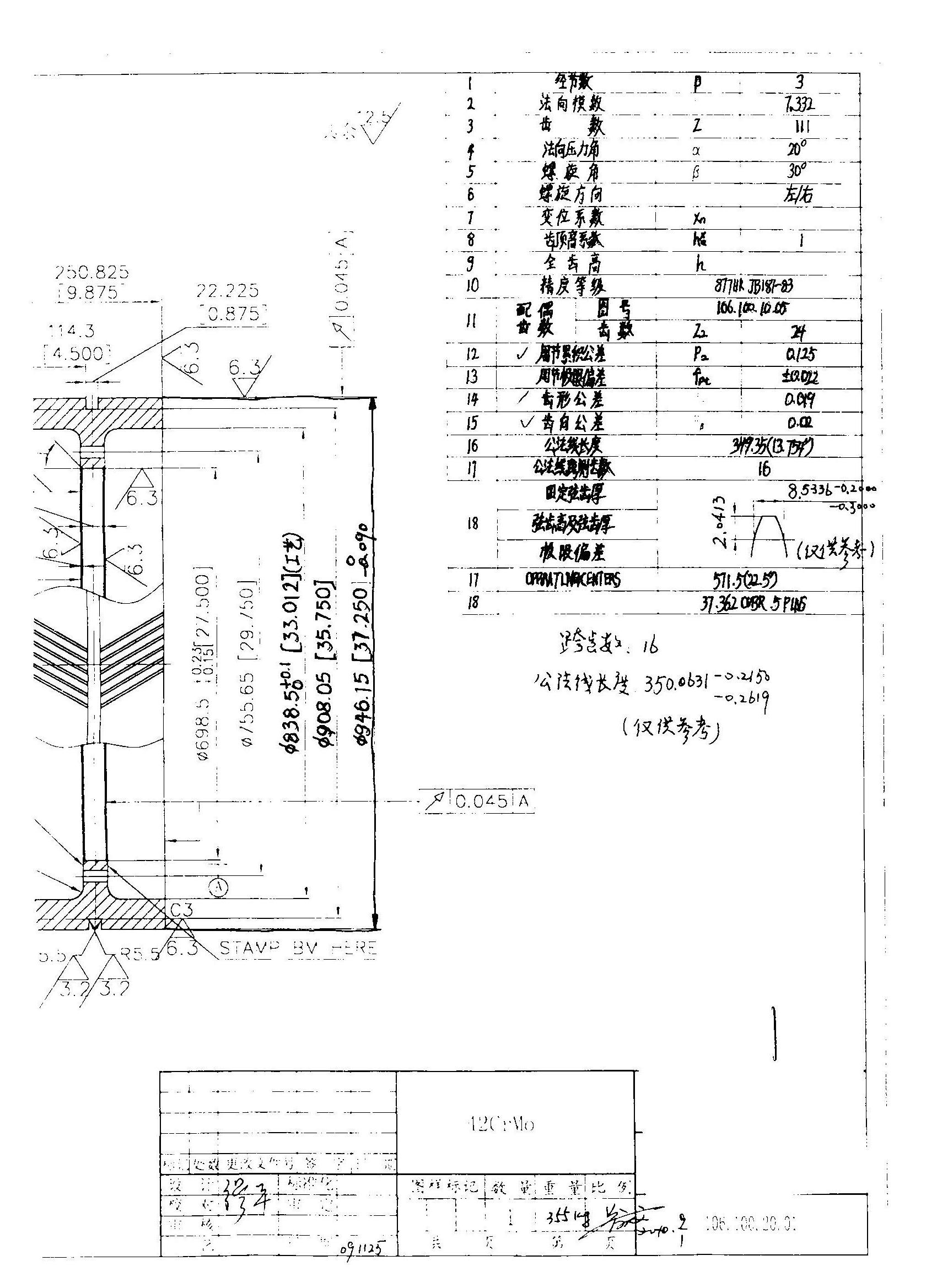

给你看看图纸吧照片 001.jpg

LJH1969 · 发表于 2010-1-13 21:26

按双模数制计算试试

狼齿 · 发表于 2010-1-14 16:02

回复 22# LJH1969

你可以帮忙算一下吗？我没接触过径节齿轮！

狼齿 · 发表于 2010-1-14 20:49

怎么没人关注了！:L

weihai1028 · 发表于 2010-1-14 21:51

法向模数=7.332 ?????

weihai1028 · 发表于 2010-1-14 21:51

法向模数=7.332 ?????

狼齿 · 发表于 2010-1-14 22:05

回复 26# weihai1028

图纸上市那么标的这种齿轮没接触过！我也不清楚！如果你会的话麻烦你帮忙按照你的算法算一下！谢谢

zippoliu · 发表于 2010-1-15 08:49

图纸不对，找设计人员吧

狼齿 · 发表于 2010-1-15 10:53

回复 28# zippoliu

设计人员说径节数=3 小轮齿数=24 大轮齿数=111 螺旋角=30度中心距=571.5
剩下的他也不明白了图纸是国外的！我们没有！
你麻烦你用这些数据帮忙算一下好吗？谢谢

gghbb · 发表于 2010-1-15 15:47

本帖最后由 gghbb 于 2010-1-15 15:56 编辑

按照Mn=7.332中心距基本能对上,公法线也可以。
