径节齿轮计算图纸好像给的不对急求助

狼齿 · 发表于 2010-1-12 12:27

回复 9# gghbb

虽然问题没解决但还是要谢谢你们！

hesheya · 发表于 2010-1-12 13:36

你确认以后去跟设计人员协调一下，也有可能是算错了，看看他们中心距是多少

狼齿 · 发表于 2010-1-12 13:57

本帖最后由狼齿于 2010-1-12 13:58 编辑

回复 12# hesheya

已经和他们技术员核对过了，他们说以前按照这份图纸在别的公司加工过！
中心距是571.5
在10楼有图纸上的齿轮参数表！

freefreemen · 发表于 2010-1-12 19:20

Z1变位系数为+0.3073
Z1变位系数为-0.6558
A=568.88

niuershiye · 发表于 2010-1-12 20:29

狼齿发表于 2010-1-10 14:13

登录/注册后可看大图

径节数=3 法向模数=7.332 ?????

径节数=3 法向模数=25.4/3 = 8.46666

到底按什么计算？？？？？

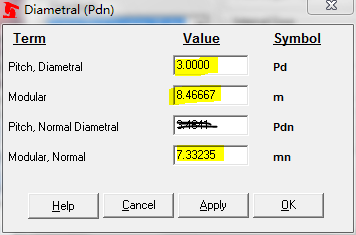

freefreemen · 发表于 2010-1-12 21:11

hesheya · 发表于 2010-1-13 07:49

精度要求也不算高，你先按公法线做，然后去测测齿形怎么样

狼齿 · 发表于 2010-1-13 08:25

本帖最后由狼齿于 2010-1-13 08:34 编辑

回复 15# niuershiye

我也没研究过这种齿轮，我按照书上的公式一步一步算就是算不出来，总感觉图纸给的不对！

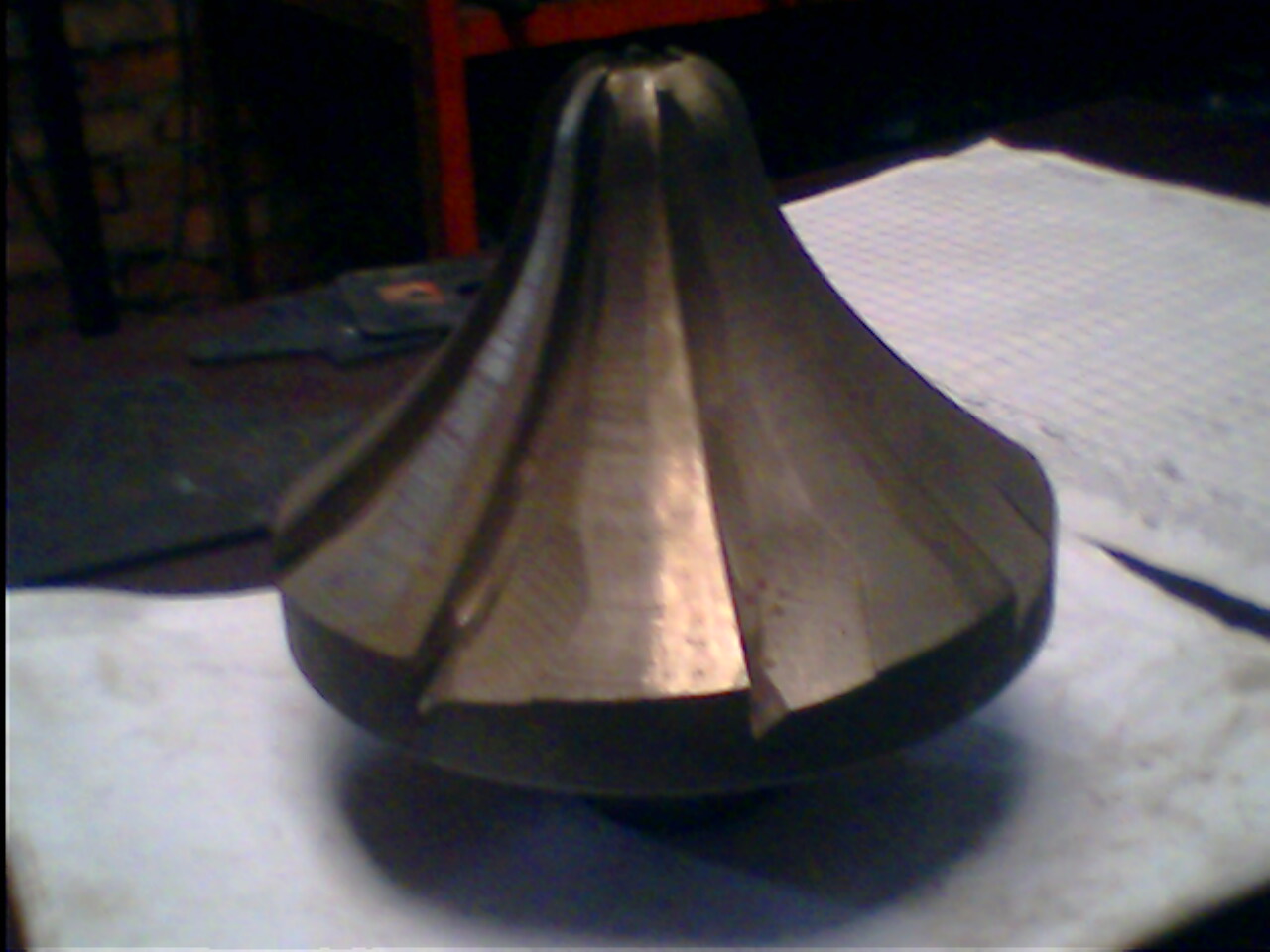

我们这不是高精设备是指型铣齿机复件 IMG0274A.jpg

就是这种铣刀，如果各方面数据没有搞明白齿形样板就做不出来。

狼齿 · 发表于 2010-1-13 08:38

回复 15# niuershiye

那拜托按照您算的法向模数算一下具体的数据！谢谢

gghbb · 发表于 2010-1-13 10:59

回复 19# 狼齿

我是按照Mn=7.332计算的变位系数
