径节齿轮计算图纸好像给的不对急求助

狼齿 · 发表于 2010-1-10 14:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

这两个齿轮我们实在是算不出来了，求那位高手帮忙算算和齿形画法，要是能用CAD画出齿形就更好了。
小齿轮参数：径节数=3  法向模数=7.332  齿数=24  法向压力角=20度  螺旋角=30度变为系数没给  齿顶高系数给的是1我感觉不对  公法线长度=59.36  夸测齿数=3  中心距=571.5
大齿轮参数：径节数=3  法向模数=7.332  齿数=111 法向压力角=20度  螺旋角=30度变为系数没给  齿顶高系数给的是1我感觉不对  公法线长度=349.35  夸测齿数=16  中心距=571.5
   谢谢

hesheya · 发表于 2010-1-11 10:02

楼主，小轮的公法线我演算下来是57.8，基本没变位

狼齿 · 发表于 2010-1-11 14:40

回复 2# hesheya

但是图纸上标的是夸测齿数是3，长度是59.36。郁闷呐！

gghbb · 发表于 2010-1-11 15:09

试试，高变为小齿轮变为系数为0.3069

zippoliu · 发表于 2010-1-11 15:24

楼上仁兄说得的不错，应该是两个高变位齿轮，变位量应该为2.25~2.30之间，试试看吧

hesheya · 发表于 2010-1-12 07:36

请教楼上的，高度变位不就是我们图纸上一般给出的变位系数吗？

zippoliu · 发表于 2010-1-12 10:08

回复 6# hesheya

是啊，我也没说不是啊，高变位x1+x2=0，角变位X1+X2不等于0

狼齿 · 发表于 2010-1-12 11:00

回复 4# gghbb

图纸要求不变位的！

gghbb · 发表于 2010-1-12 11:19

回复 8# 狼齿

那你只好去问设计人员了

狼齿 · 发表于 2010-1-12 12:25

本帖最后由狼齿于 2010-1-12 12:37 编辑

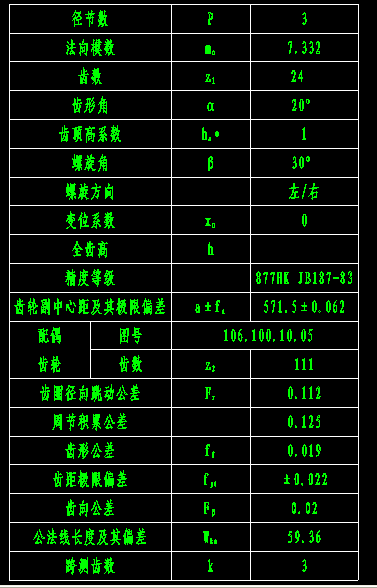

这两个就是图纸截图
