向高手请教行星齿轮变位问题

hyding2004 · 发表于 2009-12-10 17:06

=====?

ranxueping · 发表于 2009-12-16 14:10

问什么太阳轮设计那么大？不合理……

zhang86 · 发表于 2010-3-16 09:54

回复 4# niuershiye

牛爷的软件很厉害啊，您是用什么语言编的？依据哪些标准编的啊？
还有设计内齿轮时为什么得同时考虑刀具的参数？？

niuershiye · 发表于 2010-3-16 11:07

谢谢牛爷爷，小的是刚接触星齿轮设计有一点疑问想向您请教，我看机械原理书说行星齿轮设计齿数 ...
hyding2004 发表于 2009-11-17 16:29

登录/注册后可看大图

" 2.保证同心条件z3=z1+2*z2 " ---- 这条不是绝对的，
绝对的是中心距相等。
====================

niuershiye · 发表于 2010-3-16 11:10

牛爷爷,人民在呼呼您出山啊！
hyding2004 发表于 2009-11-19 16:51

登录/注册后可看大图

我不可能每天都浏览每个帖子。

可以给我在网上留言，或发邮件给我：niuershiye@126.com

niuershiye · 发表于 2010-3-16 11:14

本帖最后由 niuershiye 于 2010-3-16 11:31 编辑

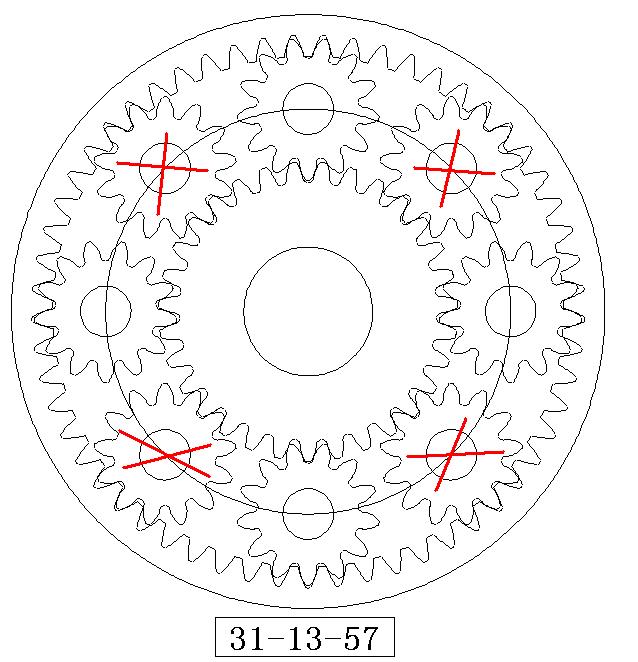

第一组 31-13-57 三，四个行星齿都不能正常组装，两个可以。

第二组 32-12-57 三个行星齿能正常组装。 ...
gbgbgb 发表于 2009-11-21 22:08

登录/注册后可看大图

第一组 31-13-57  --- 2、4、8 个行星才可以。

      8个，《X》掉四个，再《X》掉两个。

第二组 32-12-57  --- 三个行星没办法均布。

lijieba · 发表于 2010-3-16 19:03

我设计的行星齿轮，z1=31（变位系数-0.2）,z2=13(行星轮，变位系数+0.2),z3=57（内齿太阳轮，变位系数-0.2） ...
hyding2009 发表于 2009-11-13 18:00

登录/注册后可看大图

第二组太阳轮行星轮具有公约数可能会产生自锁

zdl · 发表于 2010-4-7 13:40

太阳轮和行星轮最好不要用负变位

ricky_chan · 发表于 2010-4-16 16:46

我还是不太懂.

83702877 · 发表于 2010-11-13 16:50

用的是几个行星轮啊你这个好像装不上啊
